Aggiunta di pezzi all’elenco pezzi
In questa sezione della guida verrà indicato come aggiungere pezzi all'elenco dei pezzi. Le modifiche all’elenco
dei pezzi di un lavoro vengono effettuate nella finestra Modifica elenco pezzi.
Per aprire la finestra Modifica elenco pezzi:
 Nella scheda Home fare clic su Modifica elenco pezzi.

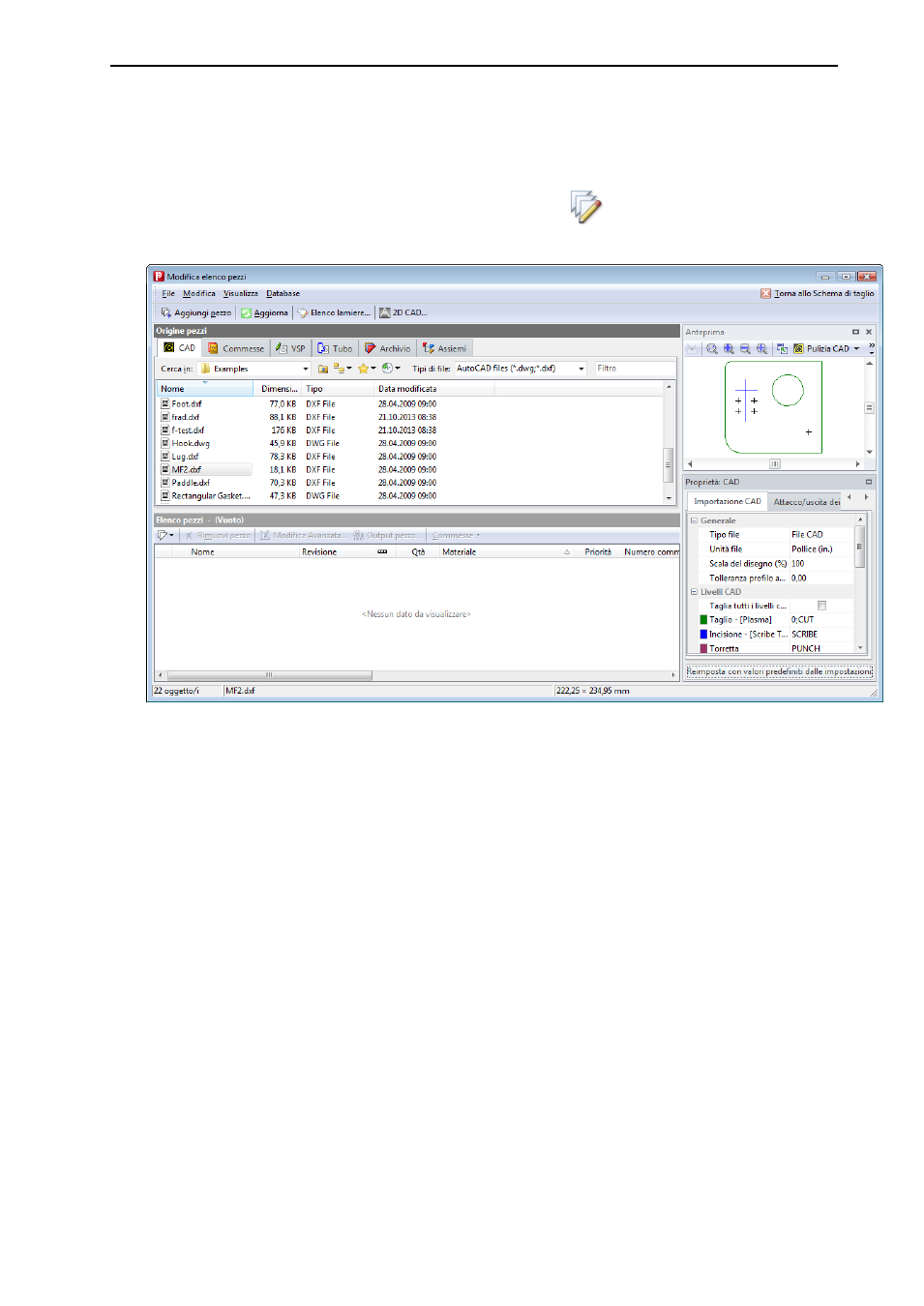

Si aprirà la finestra Modifica elenco pezzi.
La finestra Modifica elenco pezzi è dotata di menu e barre degli strumenti nella parte superiore e di una barra di
stato nella parte inferiore. La parte restante della finestra è divisa in quattro sezioni:

La sezione superiore sinistra contiene origini di pezzi ProNest. Ogni origine dei pezzi viene visualizzata come
una scheda diversa. Le schede CAD e VSP, Archivio e Assiemi corrispondono a origini di pezzi standard. A
seconda dei moduli che sono stati acquistati, in questa sezione è possibile visualizzare anche altre schede.
Questa guida prevede solo l’utilizzo dell’origine CAD.

La sezione inferiore sinistra contiene l’elenco dei pezzi del lavoro. Tutti i pezzi che sono stati aggiunti
verranno visualizzati qui.

La sezione superiore destra contiene il riquadro Anteprima. Il pezzo attualmente selezionato viene
visualizzato qui. Se il pezzo selezionato proviene da una delle origini dei pezzi, in questa anteprima verrà
visualizzata una vista del file del pezzo selezionato precedente all’elaborazione. Se il pezzo selezionato è
presente nell’elenco dei pezzi, nell’anteprima viene visualizzato esattamente come verrebbe inserito nel nest
di una lamiera.

La sezione inferiore destra contiene il riquadro Proprietà. Qui vengono visualizzate le proprietà del pezzo
attualmente selezionato. Quando il pezzo selezionato proviene da una delle origini di pezzi, le sue proprietà
corrispondono ai valori che verranno utilizzati per l’aggiunta del pezzo. La modifica di questi valori influirà sui
pezzi successivi che verranno aggiunti all’elenco dei pezzi. Se il pezzo selezionato proviene dall’elenco dei
pezzi, tuttavia, le proprietà corrisponderanno a quelle reali del pezzo. La modifica di questi valori influirà
direttamente sul pezzo selezionato.
