INSTALLAZIONE
3-36
HySpeed HSD130 RHF
Manuale di istruzioni

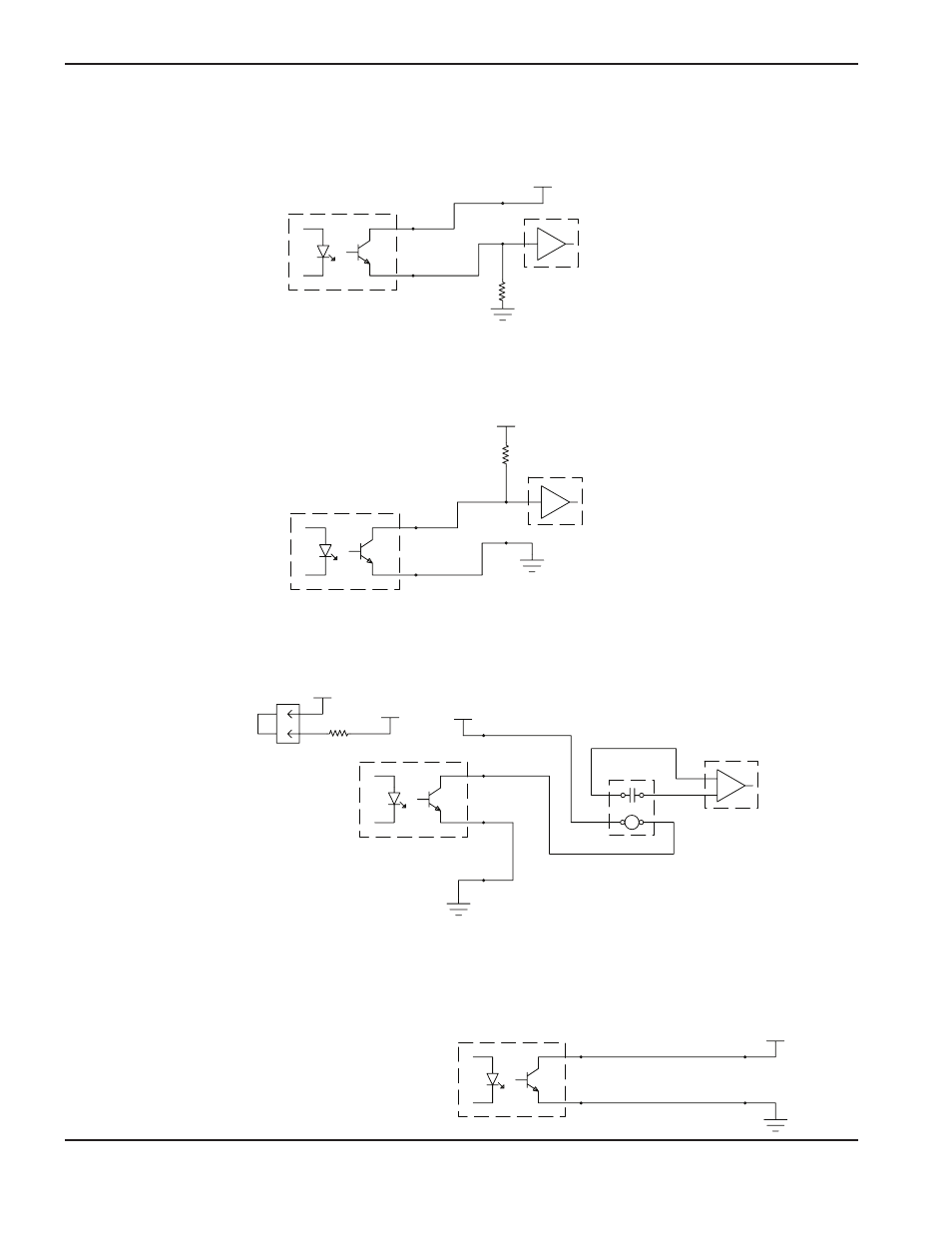

Esempi di circuiti di uscita
1. Interfaccia logica, attivo quando segnale alto (tensione >0)
2. Interfaccia logica, attivo quando segnale basso (tensione = 0)
3. Interfaccia relé
Elevata impedenza (≤10mA)
10K
(opzionale)
CNC/PLC
5VCC-24VCC
C
HSD
E
+
-
HSD
C
E
+
-
5VCC-24VCC
Elevata impedenza (≤10mA)
CNC/PLC
10K
(opzionale)
CNC/PLC
CNC +24V
+24VCC
CNC +24V
HSD
C
E
+
-
°t
HSD
Installare un
ponticello
108056
J300
C
E
+
-
Verso 1x4
4. Non utilizzare questa configurazione. La garanzia verrebbe invalidata.
Messa a
terra
Bobina relé esterna a
24VCC a bassa potenza
≤10mA o ≥2400ohm
Ingressi per chiusura
contatto a corrente
elevata (CA o CC)
Qualunque tensione
Invalida la
garanzia
