INSTALLAZIONE
HySpeed HSD130 RHF Manuale di istruzioni 3-29

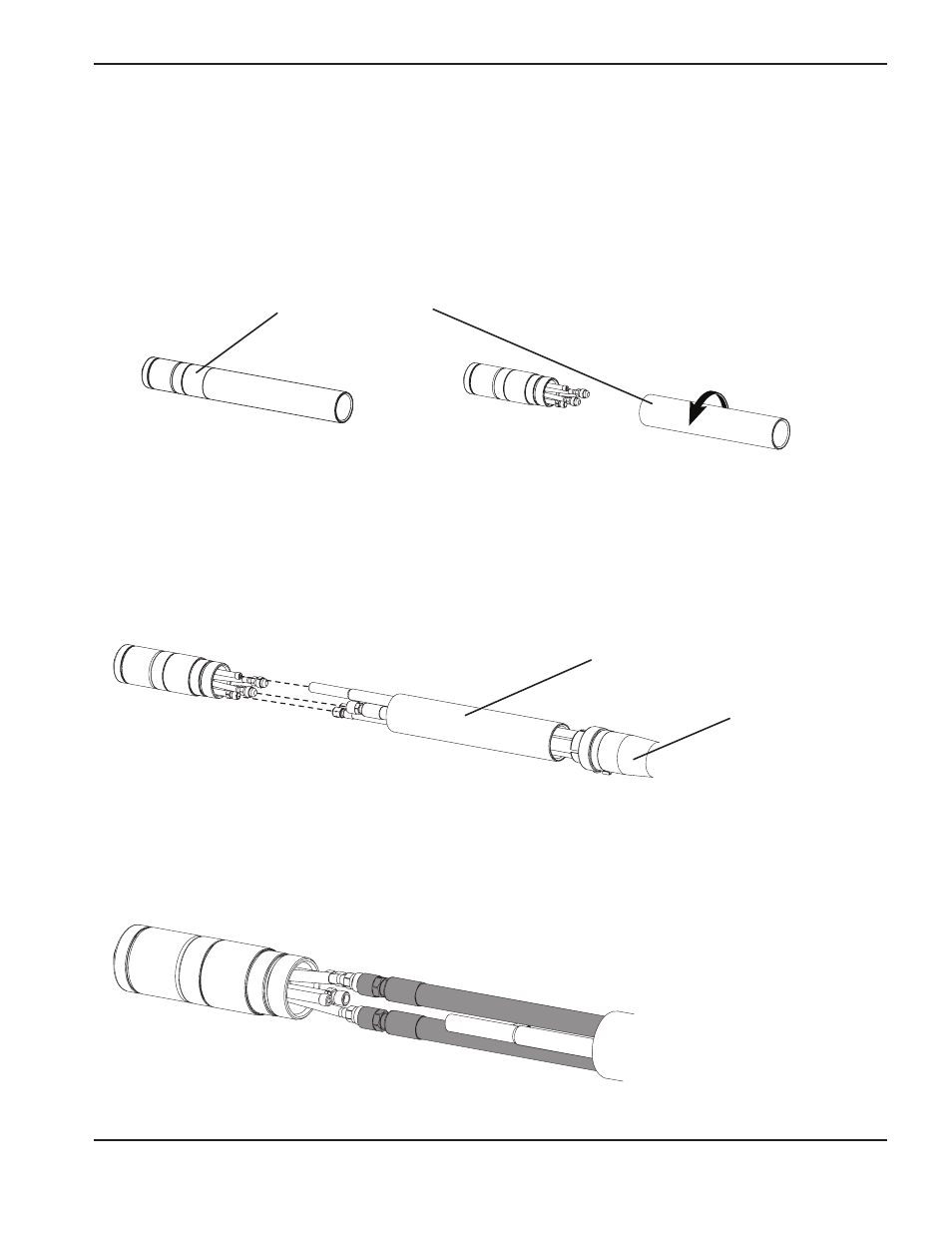

Collegamento della torcia ai cavi torcia
1. Far passare i cavi attraverso la canalina sul banco di taglio. Lasciare 2 metri di cavi liberi lato torcia per l’installazione
della torcia stessa.
2. Tenere in posizione la torcia e rimuovere il manicotto di supporto dal gruppo torcia.
3. Far arretrare il cappuccio schermato e far scorrere il manicotto sui cavi. Allineare la torcia con i tubi flessibili del
gruppo cavi. I tubi non possono essere attorcigliati. Essi sono nastrati insieme per impedirne l’attorcigliamento.
4. Collegare i tubi del refrigerante alla torcia. Il tubo rosso si collega con il rosso. Usare 2 chiavi per stringere i raccordi
del gas e del refrigerante.
Cappuccio schermato
Manicotto
