Configurazione torCia
2-6
Duramax Retrofit Torch
Manuale dell'operatore
Conversione di una torcia per macchina di retrofit Duramax in una mini torcia
Si può convertire una torcia per macchina a lunghezza completa a una mini torcia per macchina rimuovendo il manicotto di
posizionamento. Fare riferimento alle illustrazioni della pagina precedente per completare le seguenti istruzioni.
Nota:
se si converte una torcia per macchina a lunghezza completa a una mini torcia per macchina e si monta la torcia
allo stesso tempo, ignorare questa sessione e seguire le istruzioni nella sezione successiva, "Montaggio della
torcia".
1. Scollegare il cavo torcia dal generatore e rimuovere i consumabili dalla torcia.
Nota:
quando si smontano e rimontano i componenti della torcia, mantenere la stessa orientazione tra il corpo della
torcia e il cavo torcia. Girare il corpo della torcia in relazione al cavo torcia può provocare danni.
2. Svitare il corpo del pressacavo dal dado del pressacavo e far scorrere il corpo del pressacavo lungo il cavo torcia.
3. Svitare il dado del pressacavo dal manicotto di posizionamento e far scorrere il dado lungo il cavo torcia.
4. Svitare il manicotto di posizionamento dall'accoppiatore.
5. Svitare l'accoppiatore dal manicotto di supporto.
6. Rimuovere le tre viti dal lato del manicotto di supporto con i consumabili e far scorrere il manicotto di supporto fuori
dalla parte anteriore del corpo torcia.
7. Scollegare il connettore a filo per il sensore del cappuccio.
8. Utilizzare un cacciavite con taglio a croce n. 2 per rimuovere la vite che assicura il filo dell'arco pilota al corpo torcia.
9. Utilizzare chiavi da 1/4 poll. e da 3/8 poll., o due chiavi regolabili, per allentare il dado che assicura la linea di
alimentazione del gas al corpo torcia. Riporre il corpo torcia da un lato.
10. Far scorrere l'accoppiatore e il manicotto di posizionamento fuori dalla parte anteriore del corpo torcia.

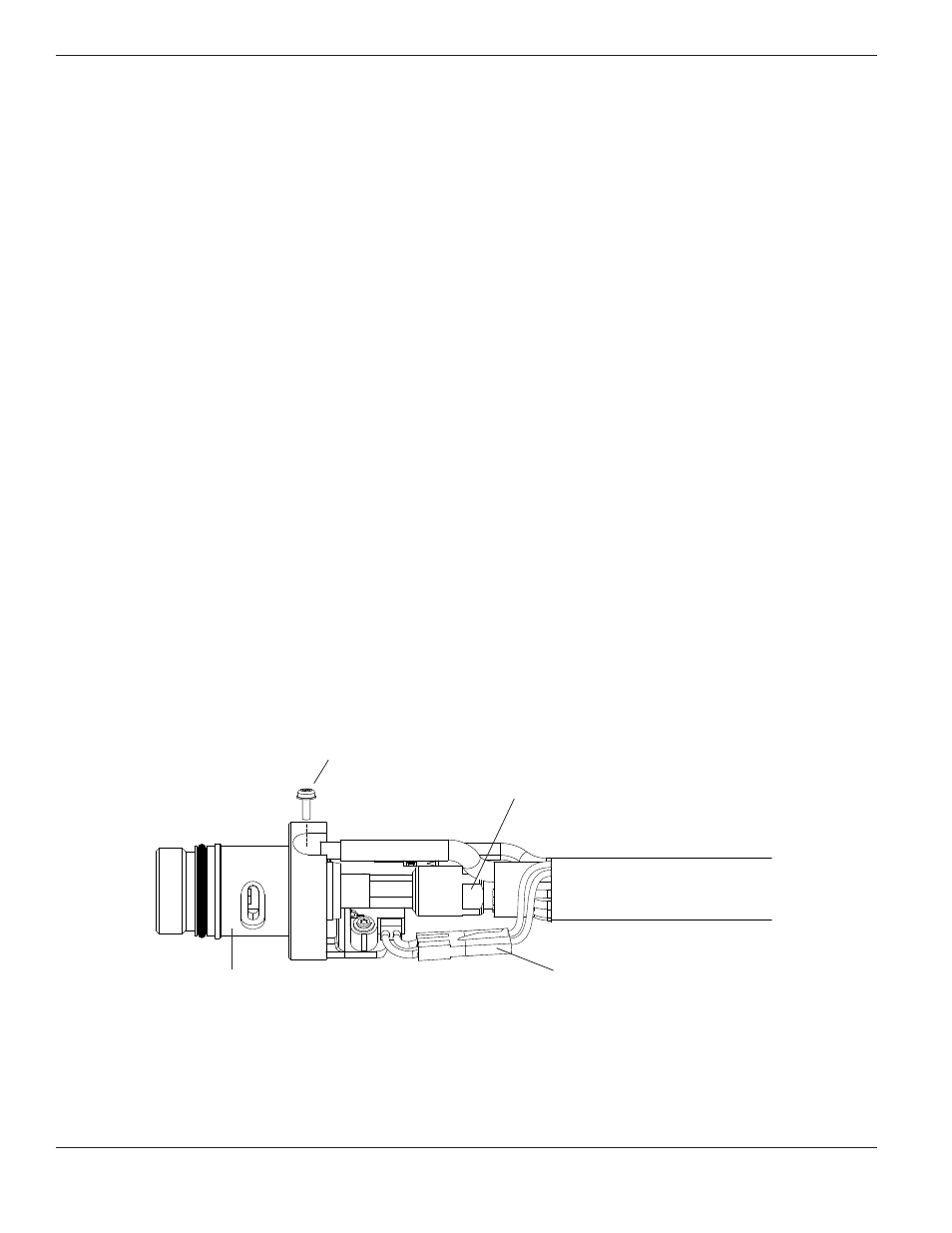

Dado della linea di alimentazione del gas
Corpo torcia
Vite terminale filo dell'arco pilota
Connettore a filo
per il sensore del
cappuccio
