110 EDGE Pro HyPath CNC Manuale di istruzione 807624
4 – Manutenzione e diagnostica
Scheda di distribuzione di potenza (141153)
Scheda di distribuzione di potenza (141153)

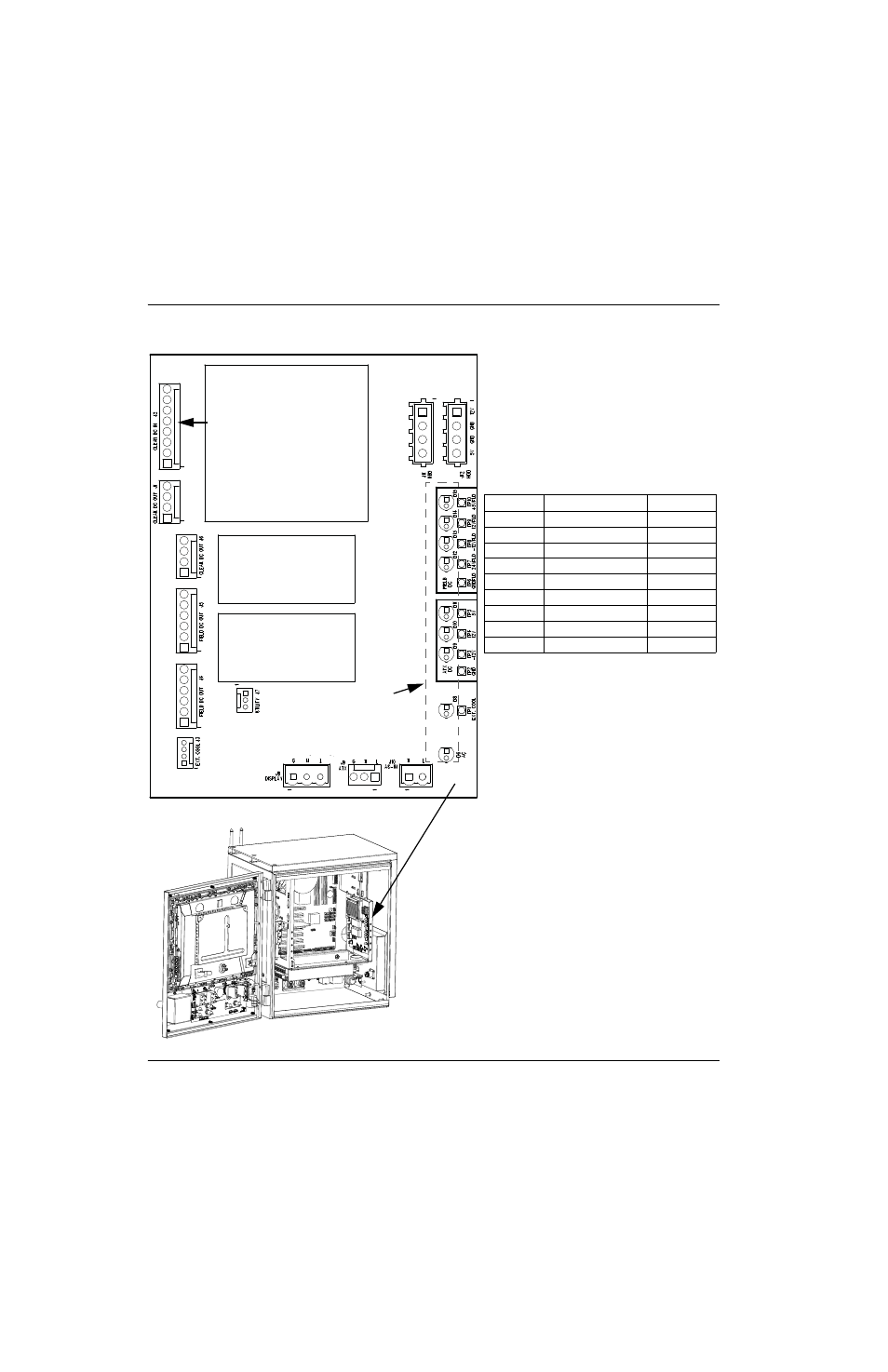

Figura 42 Scheda di distribuzione di potenza
Nota: il LED D6 si illumina alla luminosità
massima quando si fornisce
alimentazione a 220 VCA al CNC e a
luminosità bassa quando l’alimentazione
fornita è a 120 VCA.
LED Segnale Colore
D15 +5 VCC di campo Verde
D14 12 VCC di campo Verde
D13 –12 VCC di campo Verde
D12 24 VCC di campo Verde
D11 5 VCC ATX Verde
D10 12 VCC ATX Verde
D9 –12 VCC ATX Verde
D8 Ventola esterna Verde
D6 Tensione CA Verde
LED 6 – 15
Vedere la tabella a
destra per i segnali
Dal generatore ATX
