EDGE Pro HyPath CNC Manuale di istruzione 807624 109
4 – Manutenzione e diagnostica
Scheda di sovratensione (141134)
Scheda di sovratensione (141134)

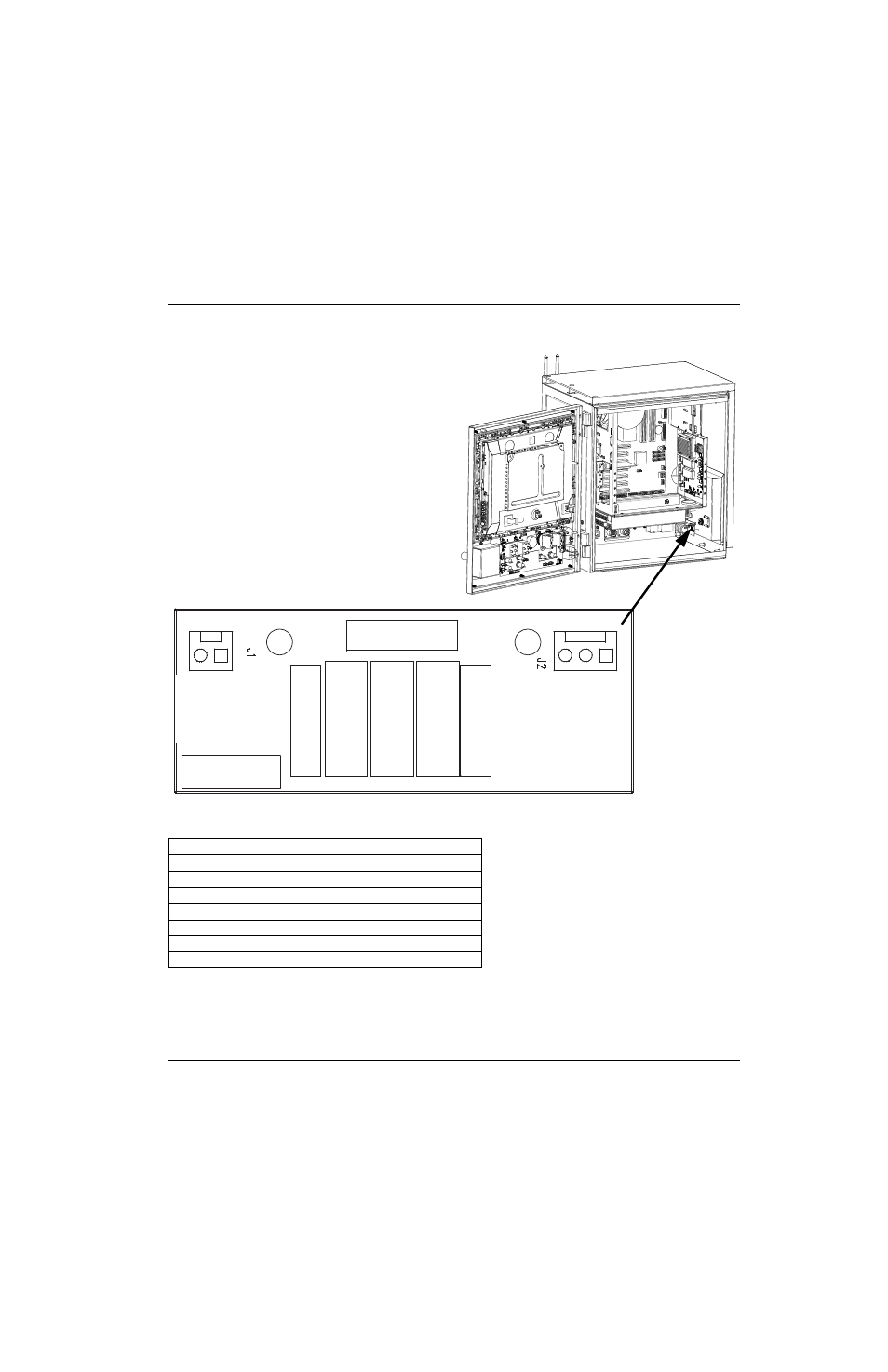

Figura 41 Scheda di sovratensione
Tabella 18 Piedinatura per J1 e J2
N. piedini Segnale
J1 – Dalla presa di corrente CA
1 Neutro
2 Linea
J2 – Alla scheda di distribuzione di potenza (J10)
1 Neutro
2 Linea
3 Messa a terra
J1 Dalla presa
di corrente CA
J2 Alla scheda di
distribuzione di potenza
