p16

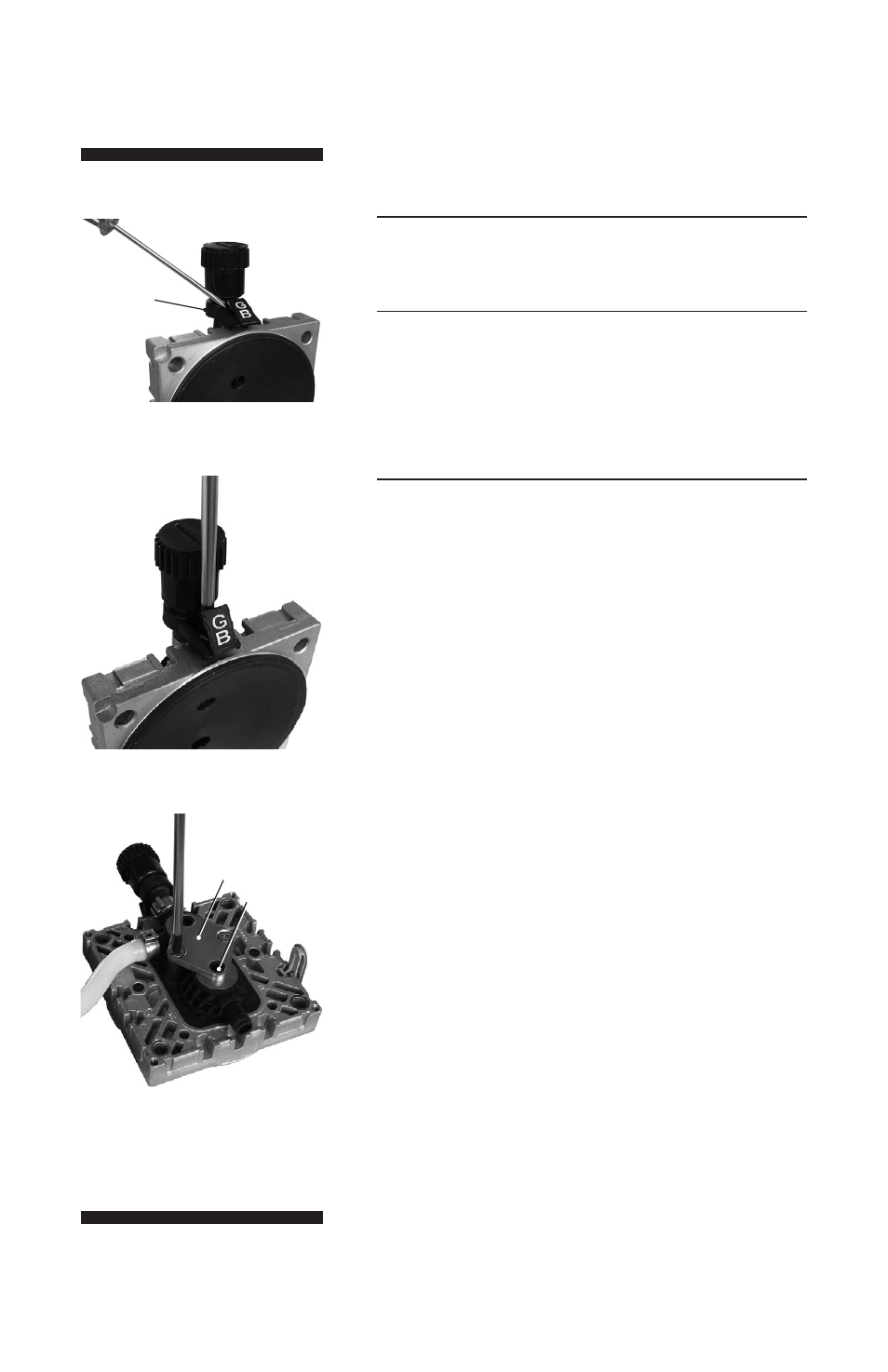

Sostituzione delle valvole
1
Aprire il coperchio del dispositivo di fissaggio di colle-
gamento (Q) con un cacciavite a taglio.
2
Allentare la chiusura di connessione leggermente.
Girare la vite a testa cilindrica (L, non mostrato) con
un cacciavite Torx T20 al massimo un giro.
Non staccare la vite a testa cilindrica dal dado quadro
(K, non mostrato).
3
Allentare le staffe di bloccaggio (S) sulla testa della
valvola (O).
Svitare a ciascuna staffa di fissaggio le due viti a
testa svasata con un cacciavite Torx T20. Rimuovere
le staffe di fissaggio.
Passo 1
Passo 2
Passo 3
Q
S
O
