p13

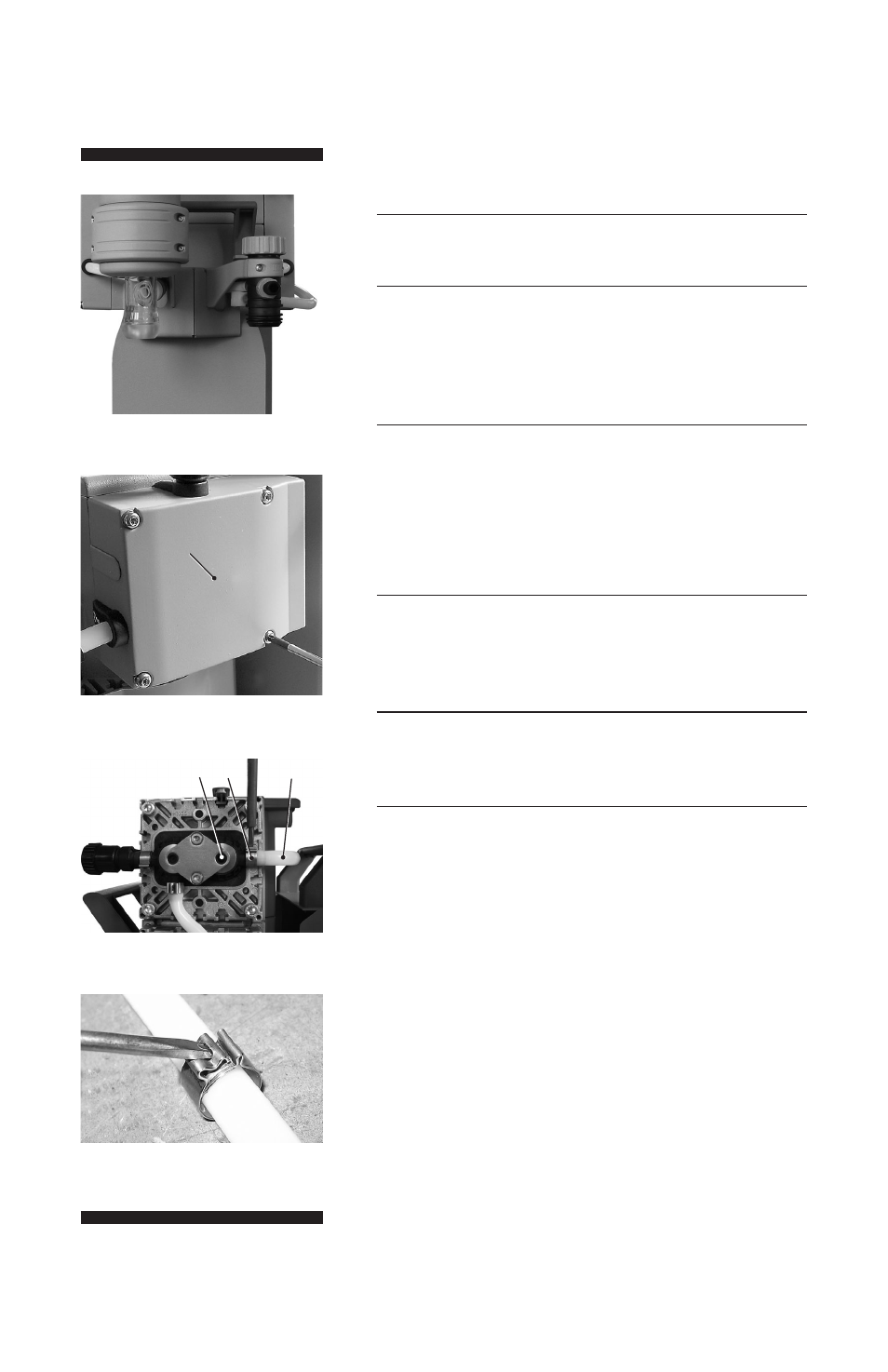

Pompa il supporto della pompa:
3
Rimuovere catchpots in ingresso e in uscita.
4
Rimuovere le 4 viti che fissano la carenatura
coperchio della testa (W) con un cacciavite Torx
T20. Prestare attenzione alle rondelle sotto le viti e
rimuovere.
5
Tirare di carenatura testa copertura (W) con
attenzione. Non inclinare.
Pompa a supporto della pompa:
6
Separare il giunto del tubo di connessione (V) al lato
della pompa e il tubo di collegamento per l’ingresso/
uscita del sistema di vuoto alla testa della valvola (O).
7
Aprire la fascetta (U) applicando il cacciavite a taglio
come illustrato e ruotare.
8
Estrarre il tubo fuori dal raccordo del tubo.
Passo 4
Passo 6
Passo 3
Passo 7
W
O U V
