p10
Nota: È più facile mantenere l’equilibrio caster se si attiva
entrambe le camme verso il centro della ruota.
lastre di vetro (2)
morsetti
(il numero richiesto
dipende dalla lunghe-
zza della piastra.)
distanziali
piedini di
livellamento (4)
fusione culla
camme (2)
Inserire la camma(s)
nei fori camma e
ruotare verso il centro
per bloccare il gruppo
di piastra di vetro.
guarnizione (lato schiuma
verso il basso)

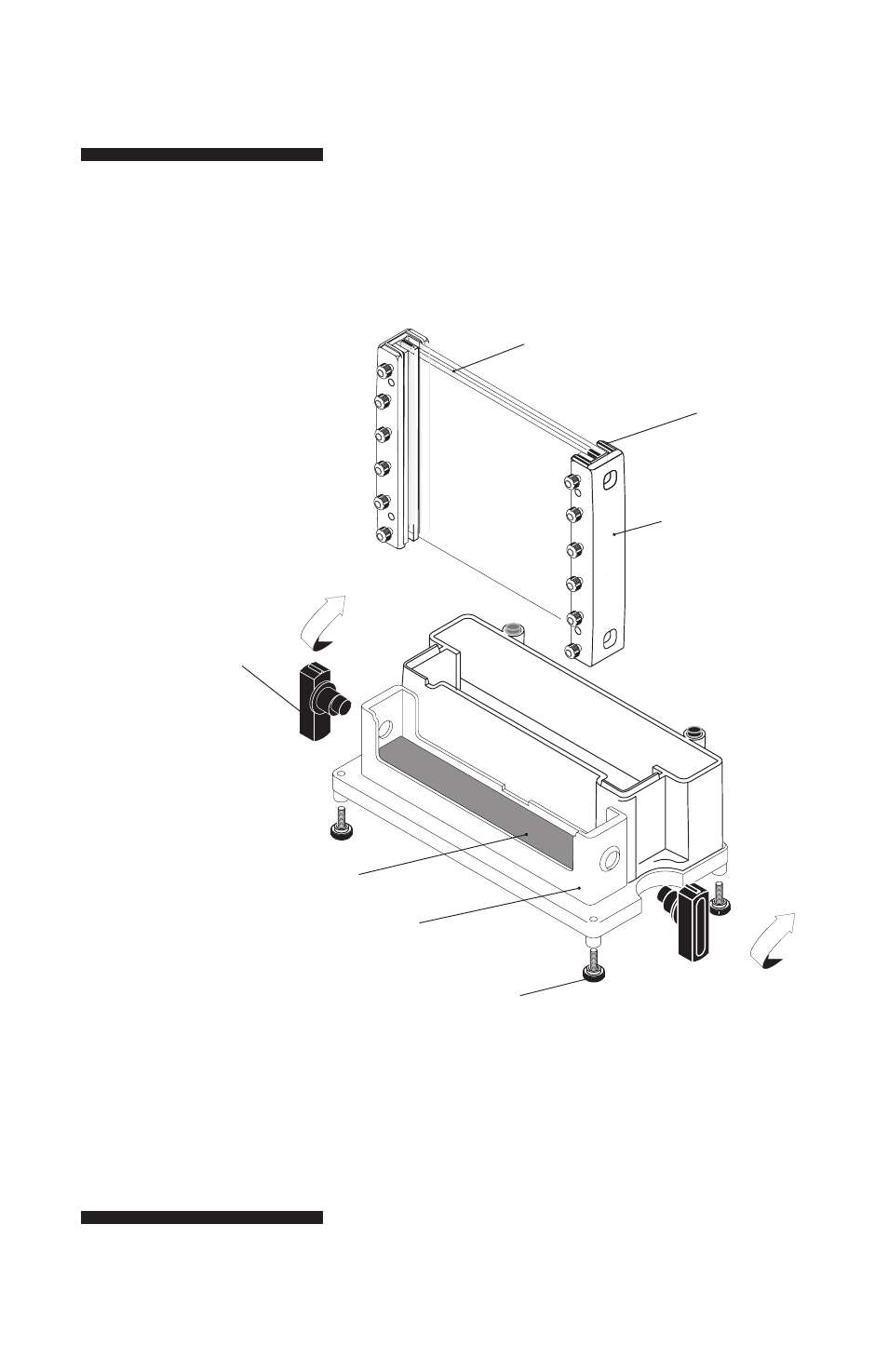

Fig 5. Caster componenti e
montaggio.
1. Abbassare il panino assemblati
in culla casting.
2. Inserire camme nei fori a
camme, fine cresta fino.
3. Girare cam fino a 180° fino
a quando il sigillo di lastre di
vetro contro la guarnizione.
