Vassoio di messa a fuoco
Il vassoio 6 canali di messa a fuoco può ospitare IPG strisce fino a 24
cm di lunghezza. Piccole scanalature nel vassoio di consentire la più
agevole rimozione della striscia di IPG dopo messa a fuoco. Partico-
lare di queste caratteristiche può essere visto a pagina 24.
I canali nel vassoio sono numerati da 1–6, da davanti a dietro la
IEF100.
Il vassoio si inserisce nello strumento in un unico orientamento. Si
trova in posizione sul lato destro della piattaforma, e spostato lateral-
mente verso sinistra, il vassoio di serraggio contro la piastra fredda.
Il meccanismo di bloccaggio migliora il trasferimento di calore per le
vaschette di plastica.
Esistono (+) e (–) segni sul vassoio e lo strumento per aiutare con
corretto orientamento.

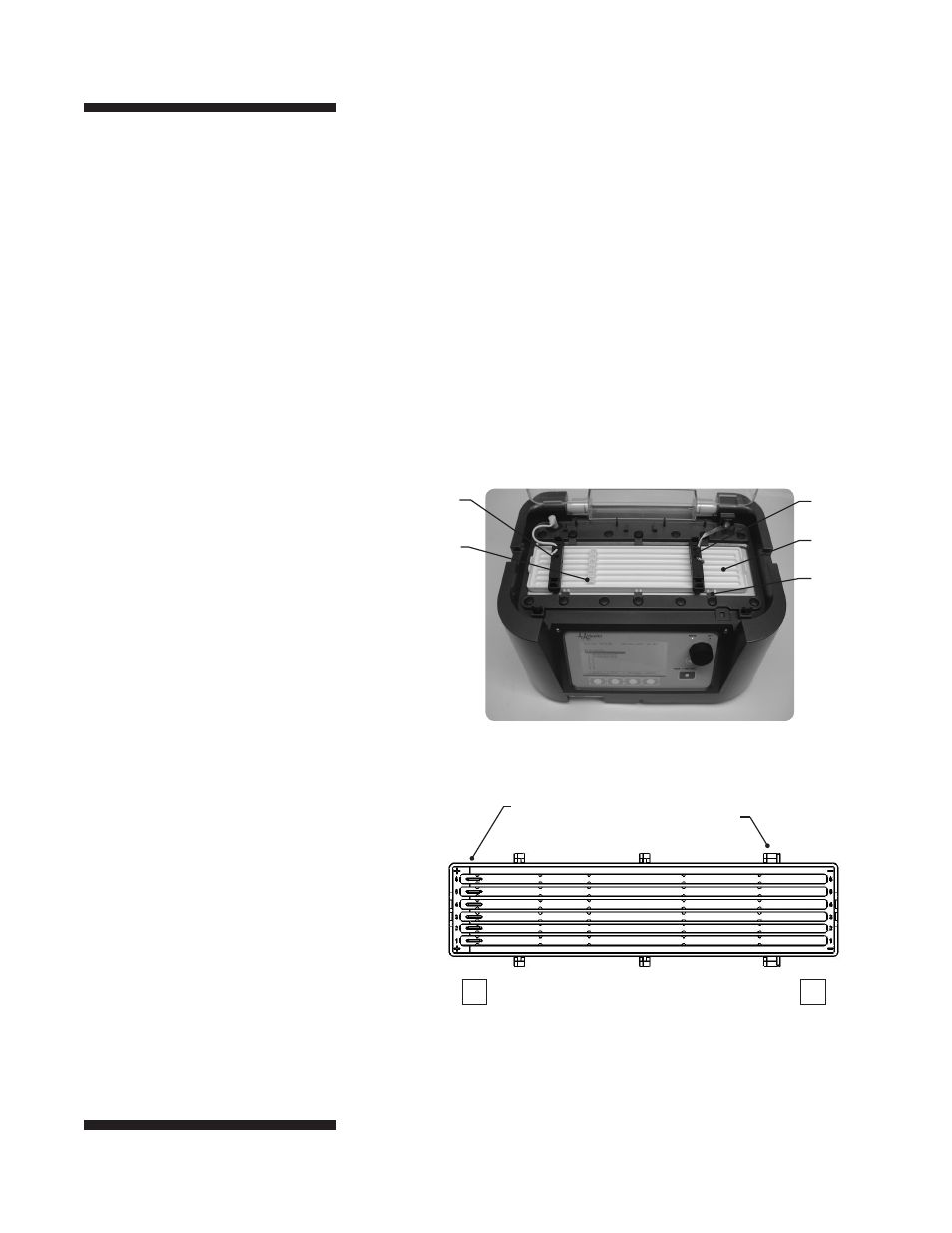

Fig. 6. Inizio dello strumento
Allineare strisce IEF con questa linea
Frontale dello strumento
Tabs di serraggio (6X)
+ –
Morsetti
Vassoio di
messa a fuoco
Esempi di Coppe
(+) Elettrodo
(–) Elettrodo
