alimentazione giallo deve essere collegato direttamente alla
batteria oppure attraverso un fusibile da 15 A. Alimenta lo stereo
e lo mantiene in standby. Il cavo rosso deve essere collegato
all'alimentazione generale oppure sotto un interruttore dedicato.
Se il cavo rosso non viene fatto passare dall'alimentazione
generale o da un altro interruttore dedicato, è possibile collegare
il giallo al rosso e collegarli al terminale positivo (+) della
batteria. È necessario posizionare un fusibile sul cavo rosso.
Se è necessario prolungare il cavo di alimentazione giallo e il
cavo nero di terra, utilizzare un cavo da 2,08 mm 2 (14 AWG).
Per prolungamenti superiori a un 1 m (3 piedi), utilizzare un
cavo da 3,31 mm 2 (12 AWG).
Se è necessario prolungare il cavo rosso, utilizzare un cavo da
0,33 mm 2 (22 AWG).

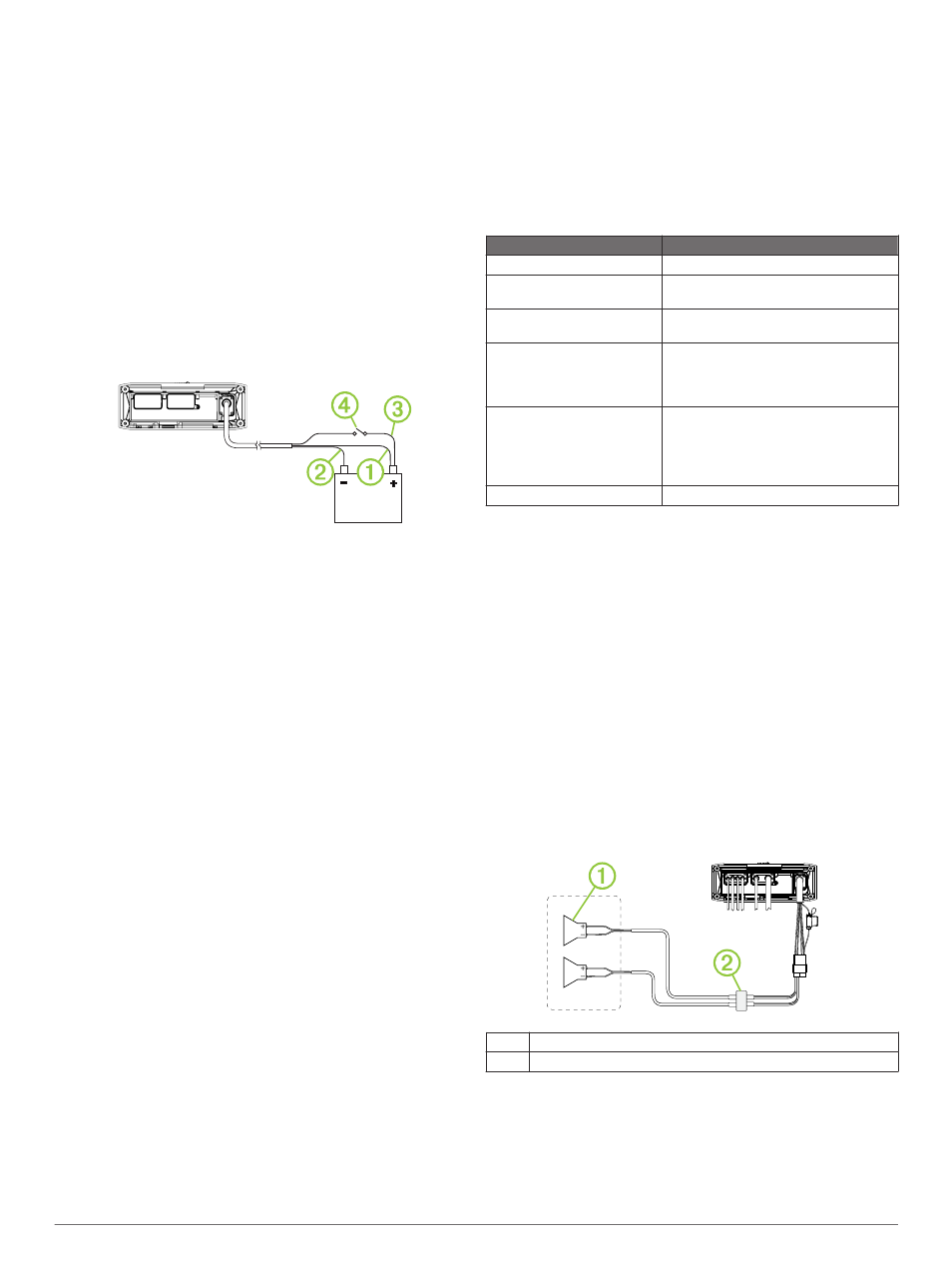

1 Far passare il cavo giallo
À
e il cavo nero di terra
Á
dalla
batteria allo stereo.
Non collegare i cavi allo stereo finché non sono state
completate tutte le connessioni.
2 Collegare il cavo nero al terminale negativo (-) della batteria.
3 Selezionare un'opzione:
• Collegare il cavo giallo al terminale positivo (+) della
batteria e far passare il cavo rosso
Â
dall'alimentazione
principale o da un interruttore dedicato
Ã
.
• Collegare il cavo giallo al cavo rosso e collegarli al
terminale positivo (+) della batteria.
Zone degli altoparlanti
È possibile riunire gli altoparlanti in un'unica area nelle zone
degli altoparlanti. È quindi possibile controllare il livello audio
delle singole zone. Ad esempio, è possibile che si desideri un
livello audio più basso in cabina e più alto sul ponte.
È possibile impostare il bilanciamento, il limite del volume, il
livello di subwoofer e il nome per ciascuna delle zone disponibili.
È possibile collegare in parallelo fino a due paia di amplificatori
per zona per aumentare l'uscita dell'amplificatore.
Note sul collegamento dell'amplificatore del
subwoofer
Questo stereo supporta l'uscita a un subwoofer alimentato da
tutte le uscite della zona.
La porta del subwoofer sullo stereo emette un segnale di uscita
mono a livello di linea. Il livello audio in uscita della porta è
collegato alla zona.
• È necessario collegare i connettori allo splitter incluso.
• È necessario uno splitter per ciascuna zona. È incluso un
solo splitter.
Note sul collegamento dell'amplificatore
dell'altoparlante
Oltre alle due zone degli altoparlanti stereo disponibili tramite
cavi, questo stereo può essere collegato a più amplificatori
tramite collegamenti delle zone.
• Il cavo blu deve essere collegato all'amplificatore per poterlo
accendere tramite lo stereo. Se è necessario prolungare il
cavo blu, utilizzare un cavo da 0,33 mm 2 (22 AWG).
• L'uscita audio è stereo e la si collega con un cavo RCA
standard.
Collegamenti comuni allo stereo
È possibile collegare una serie di ingressi e uscite di supporti
aggiuntivi allo stereo, a seconda del modello di stereo e dei
dispositivi ai quali ci si collega.
I connettori sono codificati in base al colore per consentire di
effettuare i collegamenti corretti. Ad esempio, il TV potrebbe
avere un connettore HDMI. Collegare il cavo HDMI al connettore
HDMI sullo stereo. Questa tabella elenca alcuni modi possibili
per collegare dispositivi allo stereo.
NOTA: alcuni connettori non sono disponibili su tutti i modelli.
Ingresso Collegamenti stereo
Antenna radio FM/AM* Connettore antenna
Sintonizzatore SiriusXM
Connect ACCESSORY
Dispositivo USB Connettore USB o dock integrata
(modelli UD)
TV con un connettore video
composito e uscite audio
RCA Giallo a COMPOSITE VIDEO (solo
MS-650AV)
Uscite RCA da TV a AUX IN 1 o AUX IN
2
TV con connettori component
e uscite audio RCA Tre connettori video component da
abbinare ai connettori sullo stereo (solo
MS-650AV)
Uscite RCA da TV a AUX IN 1 o AUX IN
2
TV con un connettore HDMI HDMI (solo MS-750AV)
*Le imbarcazioni con scafo in metallo devono utilizzare
un'antenna nautica, AM/FM, a base magnetica. Le altre
imbarcazioni possono utilizzare un'antenna nautica, AM/FM,
indipendente.
Audio Return Channel
L'Audio Return Channel (ARC) consente di riprodurre l'audio del
televisore sugli altoparlanti del sistema stereo.
L'ARC elimina la necessità di collegare un cavo audio separato
dal televisore HDMI allo stereo. Generalmente, nei televisori
senza ARC, per riprodurre l'audio del televisore sugli altoparlanti
del sistema stereo, è necessario un cavo separato. Con ARC, il
cavo HDMI invia l'audio del televisore allo stereo.
I cavi HDMI versione 1.4 supportano l'ARC. Durante la
pianificazione dell'installazione dello stereo, verificare che i
dispositivi supportino l'ARC. La maggior parte dei dispositivi che
supportano l'ARC presentano l'etichetta ARC sul connettore
HDMI che supporta l'ARC.
NOTA: Fusion MS-AV750 supporta l'ARC.
Diagramma di cablaggio del sistema a zona singola
À
Altoparlanti
Á
Collegamento impermeabile
3
