Fusion ™ MS-UD/AV650/750 Istruzioni
di installazione
Informazioni importanti sulla sicurezza
ATTENZIONE
La mancata osservanza delle seguenti avvertenze e avvisi
potrebbe causare lesioni personali, danni all'imbarcazione o
scarse prestazioni del prodotto.
Per avvisi sul prodotto e altre informazioni importanti, consultare
la guida Informazioni importanti sulla sicurezza e sul prodotto
inclusa nella confezione.
Questo dispositivo deve essere installato attenendosi alle
seguenti istruzioni.
Scollegare l'alimentazione dell'imbarcazione prima di installare il
prodotto.
Prima di fornire alimentazione al prodotto, accertarsi che la
messa a terra sia stata effettuata in modo corretto, seguendo le
istruzioni fornite in questa guida.
AVVISO
Durante le operazioni di foratura, taglio o carteggiatura,
indossare degli occhiali protettivi, una maschera antipolvere e
un'adeguata protezione per l'udito.
AVVERTENZA
Prima di effettuare fori o tagli verificare l'eventuale presenza di
oggetti nel lato opposto della superficie da tagliare.
Leggere tutte le istruzioni di installazione prima di iniziare
l'installazione. In caso di difficoltà durante l'installazione,
contattare il servizio di assistenza ai prodotti di Fusion.
Contenuto della confezione
• Due piastre di montaggio
• Minuteria di montaggio
◦ Quattro viti autofilettanti con diametro di 4,2 mm (8 poll.)
◦ Quattro viti senza dado M4
• Cavo di alimentazione e cavo dell'altoparlante
• Splitter RCA
• Cavo da Micro-USB a USB (solo modelli UD)
• Cavo da connettore Lightning
™ a USB (solo modelli UD)
• Cavo Apple ® da 30 pin a USB (solo modelli UD)
• Telecomando (solo modelli AV)
• Due batterie AAA (solo modelli AV)
Strumenti necessari per l'installazione
• Cacciavite Phillips
• Trapano elettrico
• Punta da trapano (la dimensione varia in base al materiale
della superficie e dalle viti utilizzate)
• Taglierina rotativa o sega
• Sigillante marino (opzionale)
Informazioni sull'installazione
• Lo stereo deve essere installato in una posizione in cui
l'ingombro è sufficiente per aprire lo sportello dello stereo
come indicato sulla dima.
• Lo stereo deve essere installato in una posizione che
consente la fuoriuscita di aria dalla parte posteriore dello
stereo per la ventilazione del calore.

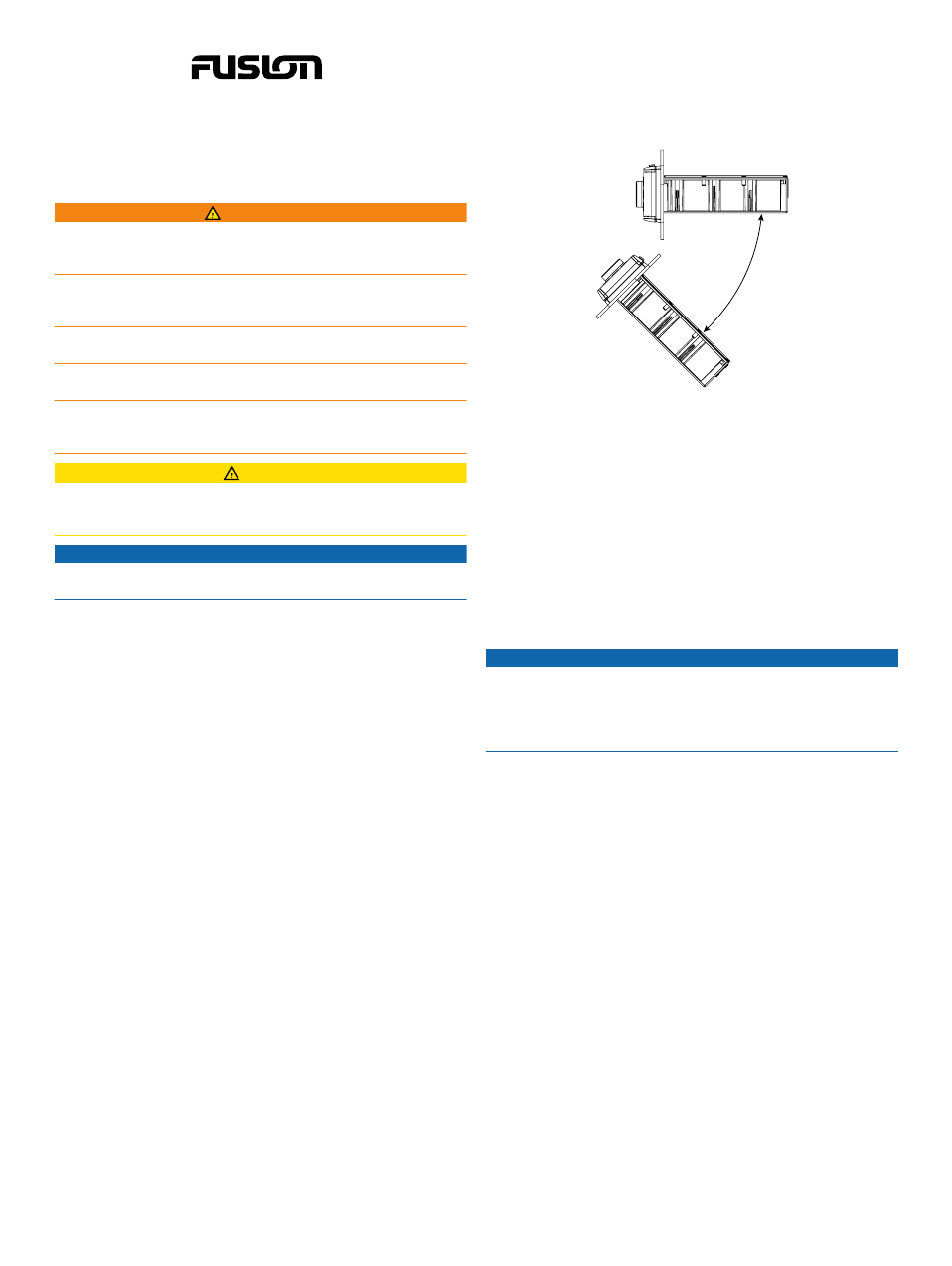

• Lo stereo deve essere installato entro 45° dal piano
orizzontale.
• Il cavo deve disporre di un raccogligocce per consentire
all'acqua di fuoriuscire dal cavo ed evitare di danneggiare lo
stereo.
• Per installare lo stereo al di fuori dell'imbarcazione, scegliere
una posizione nettamente sopra la superficie dell'acqua, in
modo tale che non venga sommerso.
• Per installare lo stereo al di fuori dell'imbarcazione, scegliere
una posizione che eviti danni causati da banchine, piloni o
altre attrezzature.
• Per evitare interferenze con l'HDG, lo stereo deve essere
installato a una distanza di almeno 15 cm (5.9 in.) da una
bussola.
Installazione dello stereo
AVVERTENZA
Prestare attenzione durante il taglio del foro per effettuare
l'installazione a incasso dello stereo. Tra la scocca e i fori di
installazione l'ingombro è minimo, pertanto il taglio di un foro
troppo grande può compromettere la stabilità dello stereo dopo
l'installazione.
Prima di installare lo stereo, è necessario scegliere una
posizione seguendo le line guida precedenti.
1 Rifinire la dima e accertarsi che sia idonea per la posizione
selezionata.
2 Fissare la dima nella posizione di installazione.
3 Con una punta da trapano compatibile con la superficie di
installazione, praticare un foro sull'angolo della linea tracciata
sulla dima per prepararsi al taglio della superficie di
installazione.
4 Tagliare con una sega o uno strumento a rotazione la
superficie di installazione seguendo l'interno della linea
tracciata sulla dima.
5 Se necessario, rimuovere la protezione dai raggi solari dallo
stereo.
6 Posizionare lo stereo nel foro per verificare l'ingombro.
7 Se necessario, utilizzare una lima e della carta abrasiva per
rifinire l'incasso.
8 Dopo aver inserito correttamente lo stereo nell'incasso,
accertarsi che i fori di montaggio su quest'ultimo siano
allineati ai fori di riferimento sulla dima.
9 Qualora non lo fossero, segnare le nuove posizioni.
10 Con una punta da trapano di dimensioni compatibili con la
superficie di installazione e con il tipo di viti, praticare i fori di
riferimento.
