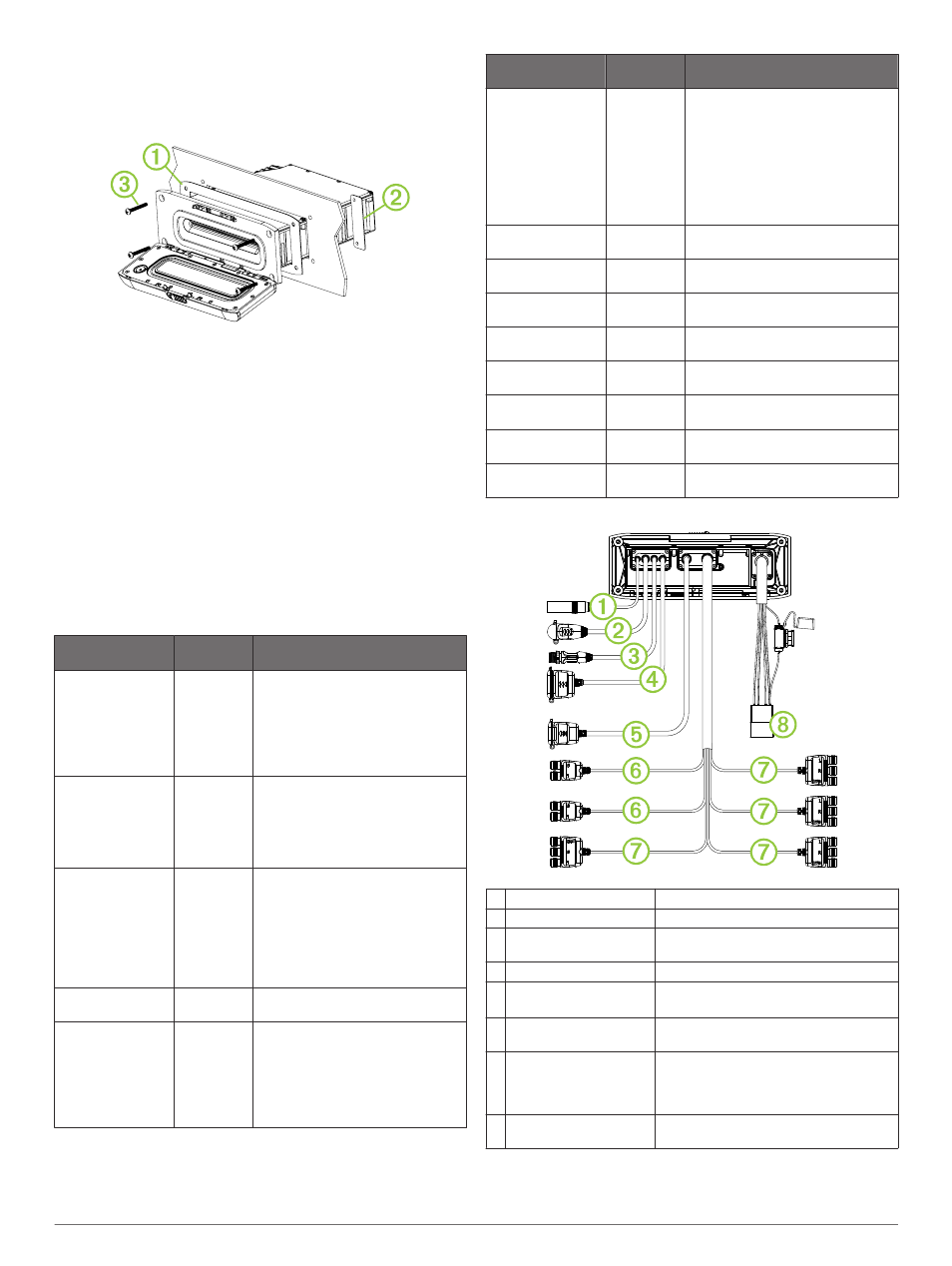

11 Rimuovere la dima dalla superficie di installazione.
12 Collegare i cavi osservando la polarità.
13 Inserire la guarnizione di montaggio sulla parte posteriore
dello stereo
À
.
14 Se necessario, inserire le piastrine filettate
Á
dietro la
console.
15 Posizionare lo stereo nell'incasso.
16 Fissare lo stereo alla superficie di montaggio utilizzando le
viti in dotazione
Â
.
17 Se necessario, fissare la parte posteriore dello stereo con un
elastico o un supporto (non incluso).
Informazioni sul collegamento
Per funzionare correttamente, lo stereo deve essere collegato
all'alimentazione, agli altoparlanti e alle sorgenti di ingresso dei
supporti. È necessario prestare attenzione al layout dello stereo,
degli altoparlanti e delle sorgenti di ingresso prima di effettuare
qualsiasi collegamento.
Identificazione dei cavi di alimentazione e
dell'altoparlante
Funzione cavo Colore del
cavo Note
Alimentazione (+) Giallo Deve essere collegato a una
sorgente da 12 V cc costante in
grado di fornire 15 A. Tutti i cavi da
12 V devono essere saldati in
corrispondenza dell'estremità della
fonte di alimentazione del calvo
mediante un fusibile da 15 A.
Terra (-) Nero Deve essere collegato al negativo
della batteria prima di collegare il
cavo giallo. Tutti gli accessori
collegati allo stereo devono
condividere un posizione di terra
comune.
Accensione Rosso Deve essere collegato ad un
interruttore da 12 V cc separato, per
accendere e spegnere lo stereo. Se
non si utilizza una connessione da
12 V cc con interruttore, è
necessario collegare questo cavo
alla stessa sorgente del cavo giallo
(alimentazione).
Amplificatore Blu È collegato solo quando si utilizza
un amplificatore esterno opzionale.
Disattivazione
audio del telefono Marrone Se è collegato a terra e si riceve
una chiamata su un telefono
cellulare con vivavoce, questa
opzione disattiva l'audio o imposta
l'ingresso su AUX IN 2. È
configurabile nel menu delle
impostazioni.
Funzione cavo Colore del
cavo Note
Attenuazione Arancione Può essere collegato al cavo di
illuminazione dell'imbarcazione per
attenuare la luminosità dello
schermo dello stereo quando le luci
sono accese.
Deve essere collegato a una
sezione di cavi compatibile con il
fusibile che alimenta il circuito a cui
è collegato.
Altoparlante sinistro
zona 1 (+) Bianco
Altoparlante sinistro
zona 1 (-) Bianco/nero
Altoparlante destro
zona 1 (+) Grigio
Altoparlante destro
zona 1 (-) Grigio/nero
Altoparlante sinistro
zona 2 (+) Verde
Altoparlante sinistro
zona 2 (-) Verde/nero
Altoparlante destro
zona 2 (+) Viola
Altoparlante destro
zona 2 (-) Viola/nero
Cavi
À
Antenna Connettore antenna standard
Á
ACCESSORY Connettore SiriusXM ®
Â
WIRED REMOTE NMEA
2000 Collegarsi a una rete NMEA 2000 ® o a un
telecomando Fusion cablato
Ã
USB Standard del settore USB-A
Ä
Varia in base al modello HDMI ® e Ethernet: modelli 750
Composito e component: modelli 650
Å
AUX IN 1, AUX IN 2 Uscite di linea stereo RCA rossa e bianca
per sorgenti come CD e MP3
Æ
Connettori delle zone Uscite di linea per amplificatori di
altoparlanti e subwoofer. I modelli 650
sono dotati di tre zone. I modelli 750
sono dotati di quattro zone.
Ç
Cavo di alimentazione e
cavo dell'altoparlante Consultare Identificazione dei cavi di
alimentazione e dell'altoparlante
Collegamento all'alimentazione
Quando si collega lo stereo all'alimentazione, è necessario
collegare entrambi i cavi di alimentazione. Il cavo di
