8 9
CONNETTORE A
BATTERIA +12 V c�c�
Collegare al terminare positivo della batteria (+12 V c.c.), o alle barre. Utilizzare
OBBLIGATORIAMENTE un fusibile o un interruttore automatico sul lato batteria del cavo.
Utilizzare un calibro minimo di 16 AWG per cavi lunghi fino a 6 metri.
ACCENSIONE +12 V con commutazione
Collegare a un cavo a commutazione da 12 V separato per controllare l'accensione/
spegnimento dello stereo. In alternativa, collegare al terminare positivo della batteria (+12
V c.c.), o alle barre.
Quando per l'installazione non è necessario il cavo rosso “Accessorio con commutazione
+12 V”, questo DEVE essere collegato insieme al cavo giallo “Batteria +12 V” sul cablaggio
elettrico dell'unità principale MS-RA205.
CAVO DI TERRA — Calibro minimo raccomandato per il cavo di terra negativa:
16 AWG per cavi lunghi fino a 6 metri.
DIM — Collegare all'impianto di illuminazione dell'imbarcazione per regolare la luminosità
del display a cristalli liquidi e l'illuminazione dei pulsanti quando le luci dell'imbarcazione
sono accese. Quando si collega l'ingresso Regolatore luminosità, assicurarsi che il calibro
del filo utilizzato sia adatto al fusibile che alimenta il circuito a cui è collegato.
AMPLIFICATORE ATTIVO — Se si usa un amplificatore esterno, collegarlo al terminale
“Accensione da remoto” dell'amplificatore esterno.
TELE MUTO/INTERROMPI AUX — Collegare al kit per il controllo da remoto per
escludere l'audio dello stereo (muto) o passare alla modalità AUX per udire una telefonata.
Quando tale linea è messa a terra, viene escluso l'audio dello stereo (muto).

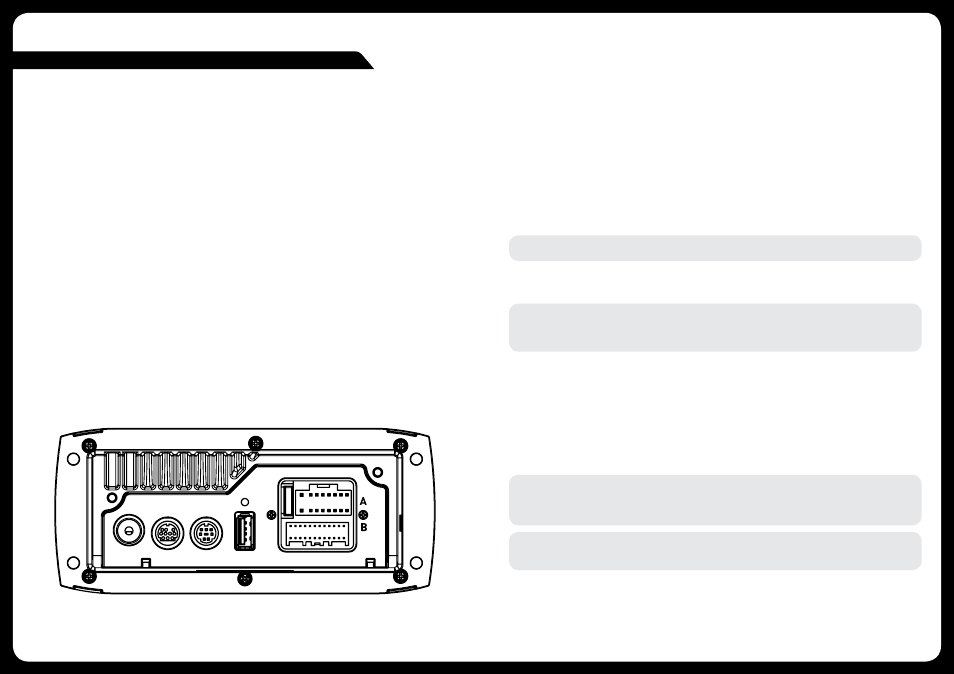

COLLEGAMENTI
CONNE T TORE B
INGRESSO AUX — Collegare una sorgente ausiliaria ai terminali RCA sinistro e destro
(bianco = sinistro (L), rosso = destro (R)).
USCITA SUBWOOFER (DUAL MONO) — Collegare a un amplificatore subwoofer,
controllo volume collegato alla Zona 1. (Arancione + Arancione)
USCITA DI LINEA ZONA 1 — Collegare a un amplificatore, controllo volume collegato
alla Zona 1.
(bianco = sinistra (L), rosso = destra (R)).
PRESA PER ANTENNA — Collegare un'antenna marina AM/FM.
Nota: le installazioni su imbarcazioni solitamente non offrono il migliore ambiente di piano di terra. Per
prestazioni ottimali, si raccomanda un'antenna con piano di terra indipendente.
PRESA USB/iPod/MTP — Collegare una chiavetta/unità flash USB (non fornita),
un Uni-Dock marino FUSION (non fornito), un dispositivo MTP o un cavo di
sincronizzazione certificato per Apple iPod (non fornito).
Media Transfer Protocol (MTP): MTP è uno standard sviluppato per collegare dispositivi multimediali
(musicali) tramite USB. È stato adottato da numerose piattaforme incluso Android. FUSION attualmente
supporta una gamma di smartphone che utilizzano MTP.
Consultare www�fusionelectronics�com per la lista aggiornata dei dispositivi supportati.
RADIO SATELLITARE SiriusXM (solo USA) — (A) Collegare a SiriusXM Connect
Vehicle Tuner (non incluso) (solo per uso negli USA) (B) Collegare il modulo Bluetooth
MS-BT200 (non incluso).
TELECOMANDO IN CAVO/RETE NMEA 2000 — Collegare lo stereo MS-RA205 a una
rete di controllo remoto FUSION (cavo fornito) o a una rete NMEA2000 esistente con
gli accessori FUSION opzionali (non forniti con lo Stereo):
Cavo di derivazione MS-RA205 NMEA 2000: CAB000863
Connettore a T FUSION NMEA 2000: CAB000581
Nota importante: il cavo adattatore CAB000862 in dotazione con l'unità MS-RA205 NON deve
essere usato per collegare l'unità MS-RA205 a una rete NMEA 2000 esistente. Le reti esistenti sono
solitamente già dotate di un'alimentazione separata. Per il collegamento a reti NMEA 2000 esistenti, è
disponibile presso FUSION il cavo di derivazione non alimentato (CAB000863).
Nota: FUSION consiglia l'aggiornamento del software di tutti i telecomandi tramite l'unità MS-RA205 al
momento dell'installazione, in modo da assicurare la compatibilità. Tale operazione può essere eseguita
dal menu Aggiorna. Consultare il manuale del telecomando per ulteriori informazioni.
SiriusXM
TELECOMANDO
ANTENNA
USB
