6 7

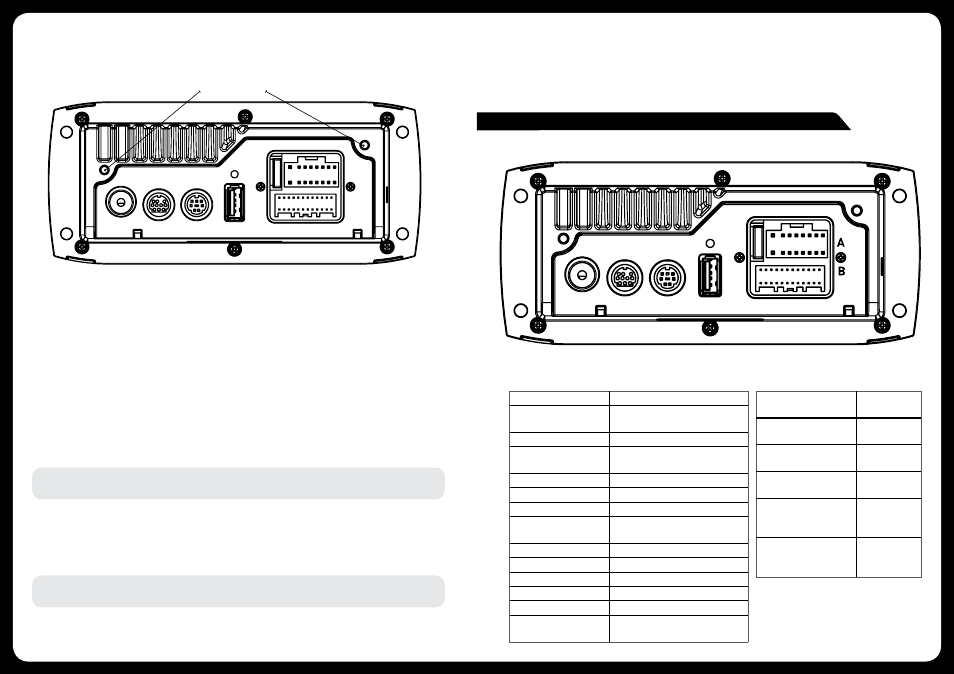

SChEMA DI CABLAGGIO
GIALLO BATTERIA (+12 V costante)
ROSSO ACCENSIONE (+12 V con
commutazione)
NERO TERRA (-12 V)
BIANCO ALTOPARLANTE SINISTRO ZONA 1
L (+)
STRISCE BIANCHE/NERE ALTOPARLANTE SINISTRO ZONA 1 L (-)
GRIGIO ALTOPARLANTE DESTRO ZONA 1 R (+)
STRISCE GRIGIE/NERE ALTOPARLANTE DESTRO ZONA 1 R (-)
VERDE ALTOPARLANTE SINISTRO ZONA 2
L (+)
STRISCE VERDI/NERE ALTOPARLANTE SINISTRO ZONA 2 L (-)
VIOLA ALTOPARLANTE DESTRO ZONA 2 R (+)
STRISCE VIOLA/NERE ALTOPARLANTE DESTRO ZONA 2 R (-)
MARRONE DIM (+12 V con commutazione)
STRISCE BLU/BIANCHE AMPLIFICATORE ATTIVO
STRISCE MARRONI/
BIANCHE TEL MUTO/INTERROMPI AUX
RCA BIANCO (cavo grigio) INGRESSO AUX
SINISTRO (L)
RCA ROSSO (cavo grigio) INGRESSO AUX
DESTRO (R)
RCA ARANCIONE (cavo
nero) USCITA
SUBWOOFER
RCA ARANCIONE (cavo
nero) USCITA
SUBWOOFER
RCA BIANCO (cavo nero) USCITA DI LINEA
SINISTRA ZONA
1 (L)
RCA ROSSO (cavo nero) USCITA DI LINEA
DESTRA ZONA
1 (R)
CAVO A CAVO B
SiriusXM
TELECOMANDO
ANTENNA
USB
Nota: impedenza minima del carico
dell'altoparlante 4 ohm
In alcune situazioni potrebbe essere necessario utilizzare una fascetta di supporto sul retro dell'unità
(fascetta non inclusa). Per attaccare la fascetta, utilizzare i due fori indicati sopra e due viti autofilettanti
calibro 8 x 8 mm (non fornite).
AVVERTENZA PER L'INSTALLAZIONE
• Assicurarsi che il cavo a +12 V dell'imbarcazione sia stato rimosso dalla batteria
prima di collegare qualsiasi apparecchiatura
• Prima di cominciare l'installazione, ispezionare i serbatoi di combustibile
dell'imbarcazione e i punti di passaggio dei cablaggi elettrici
• Assicurarsi che tutti i cavi siano protetti per evitare danni
Durante il cablaggio dell'unità MS-RA205, assicurarsi che i cavi siano al riparo da oggetti
appuntiti e utilizzare sempre passa-fili in gomma e tappi isolati quando si incanalano i cavi. Quando
si collegano i cavi agli altoparlanti e al sistema audio, assicurarsi che i morsetti e i collegamenti
siano protetti da cortocircuiti gli uni con gli altri.
Nota: assicurarsi che il cavo dell'antenna non passi in prossimità dei cavi di alimentazione e che sia di
lunghezza minima, poiché lunghi percorsi di cavi hanno conseguenze negative sulla capacità di ricezione AM.
Per una ricezione radio ottimale, assicurarsi di utilizzare un'antenna AM/FM per la nautica
indipendente (dalla terra).
Nota: è necessaria un'antenna FM marina per la ricezione VHF, NON collegare a uno splitter
VHF in quanto penalizzerà le prestazioni della radio marina VHF.
Per ulteriori informazioni, fare riferimento a questo sito: www�pacificaerials�co�nz
Nota: l'unità principale è di classe IPx5 sulla parte anteriore quando correttamente montata sulla
paratia. In caso di errato montaggio dell'unità principale si potrebbe invalidare la garanzia.
CABLAGGIO ELETTRICO
Avviso: l'unità MS-RA205 è progettata per imbarcazioni con impianto elettrico a 12 V c.c.
con massa negativa.
SiriusXM TELECOMANDO ANTENNA
USB
Fori di supporto
posteriori
ISOLAMENTO ELETTRICO DELL'UNITà MS-RA205
Lo Stereo Marino MS-RA50 ha un telaio metallico collegato al cavo di terra/negativo/nero
(come molti altri stereo). Quando si installa questo tipo di stereo su imbarcazioni in alluminio
(o con scafo in materiale conduttivo), prestare particolare attenzione se è necessario
isolare l'impianto elettrico dallo scafo.
