20 21 20
CAVI
Descrizione (colore)
Alimentazione +12 V c.c. (giallo)
Terra negativa (nero)
Accensione remota amplificatore (blu)
Dim +12 V a commutazione (arancione)
Dim
Collegare all'impianto di illuminazione dell'imbarcazione per regolare la luminosità del display a
cristalli liquidi e l'illuminazione dei pulsanti quando le luci dell'imbarcazione sono accese.
Ingresso AUX
Collegare una sorgente ausiliaria (AUX) alla presa RCA sinistra e destra (bianco = L (sinistra),
rosso = R (destra)).
Uscita di linea
Collegare a un amplificatore esterno (bianco = L (sinistra), rosso = R (destra)).

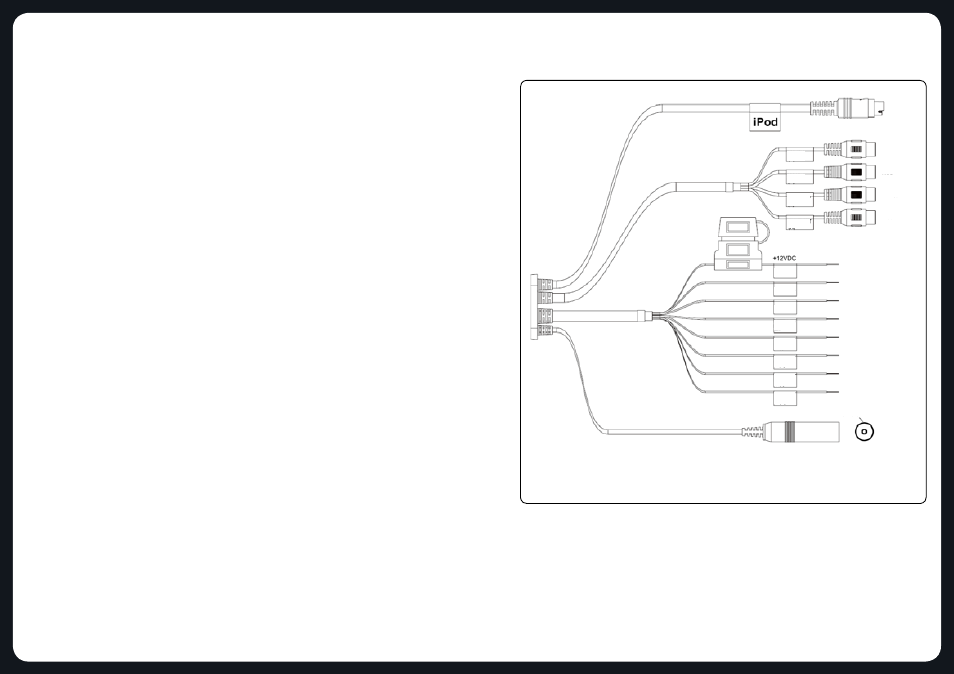

Figura 8 – Schema di cablaggio RA50
SCHEMA DI CABLAGGIO RA50
Bianco
INGRESSO AUX
(S)
USCITA DI LINEA
(S)
INGRESSO AUX
(D)
USCITA DI LINEA
(D)
ALIMENTAZIONE + Giallo (18AWG)
Nero (18AWG)
Arancione (22AWG)
Blu (22AWG)
Bianco/nero (20AWG)
Bianco (20AWG)
Grigio/nero (20AWG)
Grigio (20AWG)
Schermatura
TERRA -
DIM
AMpLIfIcATORE
AccEsO
ALTOpARLANTE
s (-)
ALTOpARLANTE
s (+)
ALTOpARLANTE
D (-)
ALTOpARLANTE
s (+)
Bianco
Fusibile da 7,5 A
Rosso
Rosso
Cavi di
alimentazione
Cavi degli
altoparlanti
Presa per antenna
