18 19 18
Avviso! Immagini non in scala. Le dimensioni sono in millimetri (mm) e pollici (”).

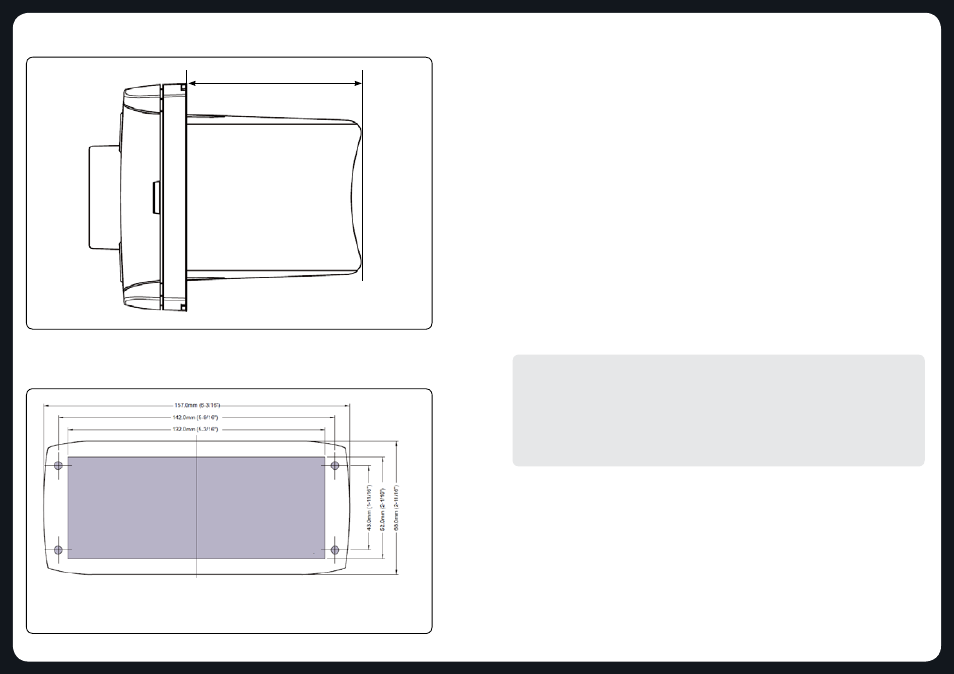

Figura 7 – Sagoma di montaggio da ritagliare per l'installazione dell'unità RA50 (non in scala) Uno
schema di montaggio in scala 1:1 è fornito nella confezione ed è disponibile online per il download.
SCHEMA DELLA SAGOMA DI MONTAGGIO
AVVERTENZA PER L'INSTALLAZIONE
Avviso! L'unità MS-RA50 è progettata per imbarcazioni con impianto elettrico a 12 V c.c. con
massa negativa.
• Assicurarsi che il cavo a +12 V dell'imbarcazione sia stato rimosso dalla batteria prima di
collegare qualsiasi apparecchiatura.
• Prima di cominciare l'installazione, controllare i serbatoi di carburante dell'imbarcazione e
le posizioni del cablaggio elettrico.
• Assicurarsi che tutti i cavi siano protetti per evitare danni.
Durante il cablaggio dell'unità MS-RA50, assicurarsi che i cavi siano al riparo da oggetti
appuntiti e utilizzare sempre passa-fili in gomma e tappi isolati quando si incanalano i cavi.
Quando si collegano i cavi agli altoparlanti e al sistema audio, assicurarsi che i morsetti e i
collegamenti siano protetti da cortocircuiti gli uni con gli altri.
Nota: assicurarsi che il cavo dell'antenna non passi in prossimità dei cavi di alimentazione
e che sia di lunghezza minima, poiché lunghi percorsi di cavi hanno conseguenze negative
sulla capacità di ricezione AM.
Per una ricezione radio ottimale, assicurarsi di utilizzare un'antenna AM/FM per la nautica
indipendente (dalla terra). Per ulteriori informazioni, fare riferimento a questo sito Web: www.
pacificaerials.co.nz
IMPORTANTE! LEGGERE
ISOLAMENTO ELETTRICO DELL'UNITÀ MS-RA50
Lo Stereo Marino MS-RA50 ha un telaio metallico collegato al cavo di terra/negativo/nero
(come molti altri stereo).
Quando si installa questo tipo di stereo su imbarcazioni in alluminio (o con scafo in materiale
conduttivo), prestare particolare attenzione se è necessario isolare l'impianto elettrico dallo
scafo.
COLLEGAMENTI
I collegamenti e i cavi dell'unità RA50 sono descritti di seguito. Per ulteriori dettagli sul
cablaggio, vedere la Figura 8 a pagina 21.
Collegamento dell'antenna
Collegare un'antenna AM/FM per la nautica nella presa per l'antenna.
Collegamenti iPod
Dock marini MS-IPDOCKG2 per iPod (non inclusi) o un cavo accessorio MS-IP15L3 (non
incluso).
55,0 (2-3/16”)
Figura 6 – Vista laterale dell'unità RA50 (Scala 1:1)
Rimuovere il materiale solo dalle aree
indicate in grigio.
Eseguire un foro di dimensioni adatte a una vite
autofilettante n. 6
