Come eseguire test di sicurezza elettrica
27
Test della resistenza d'isolamento
I cinque test di resistenza di isolamento misurano da rete
(L1 e L2) a terra di protezione, da parti applicate a terra di
protezione, da rete a parti applicate, da rete a punti
conduttivi non messi a terra, e da parti applicate a punti
conduttivi non messi a terra.
Per accedere al menu test Resist. isolamento, premere

.
Tutti i test di resistenza di isolamento possono essere
eseguiti con 500 V cc o 250 V cc. Per modificare la
tensione di prova dal menu Insulation Resistance Test
(Test resistenza di isolamento), premere il tasto funzione
More (Altro). Premere il tasto funzione Change Voltage
(Cambia tensione) per cambiare la tensione di prova tra
250 V cc e 500 V cc.
Nota
Quando si chiude e si rientra nel menu Insulation
Resistance Test (Test resistenza di isolamento),
la tensione di prova è impostata sul valore
predefinito di 500 V cc.
Come mostrato in Figura , tre dei cinque test sono indicati
sopra i tasti funzione da F1 a F3. Per accedere agli altri
due test o alla selezione della tensione di prova, premere
il tasto funzione More (Altro). Il tasto Back (Indietro)
riporta il menu al menu Insulation Resistance Test (Test
resistenza di isolamento) di primo livello.

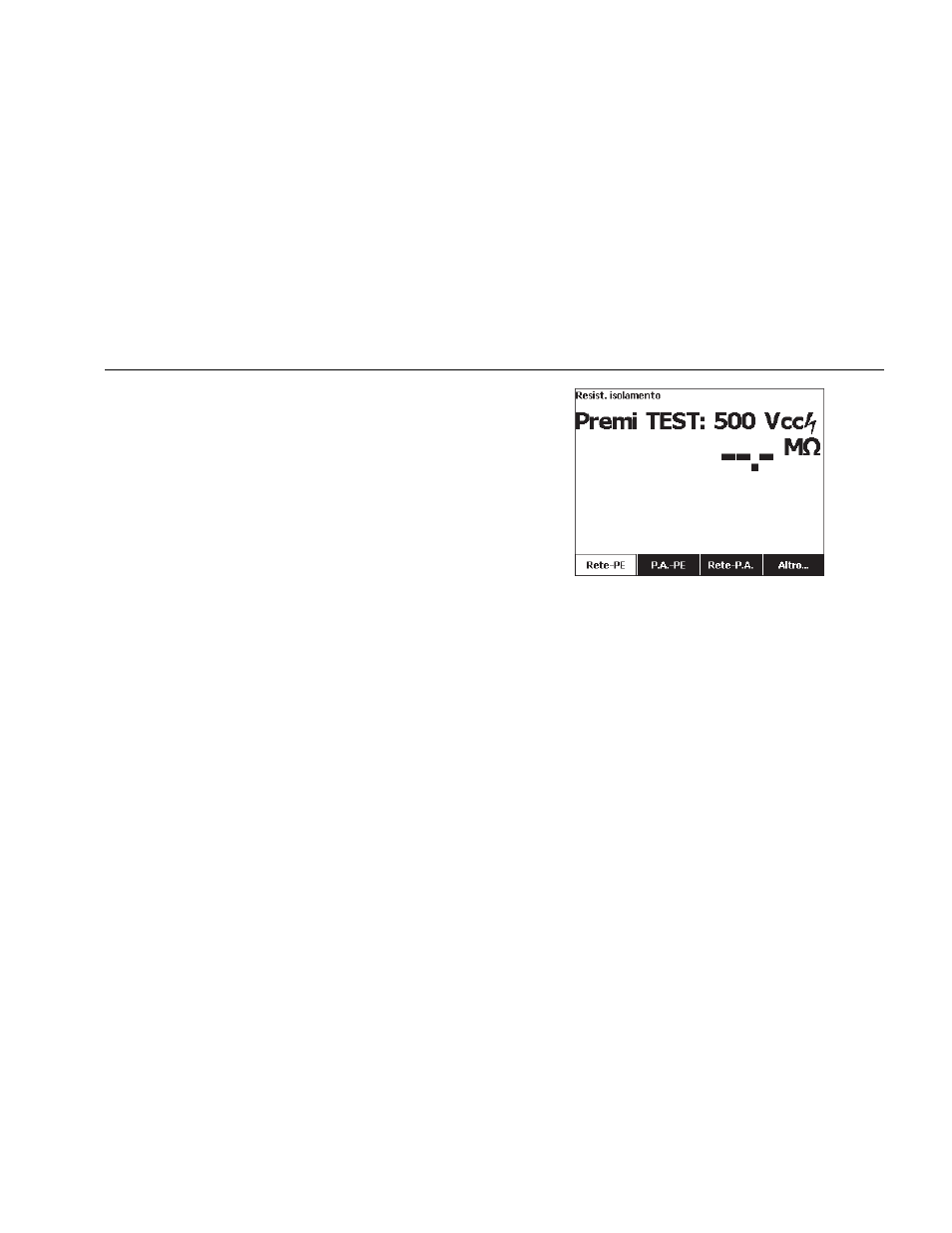

Figura 14. Misurazione della resistenza di isolamento
Dopo aver premuto un tasto funzione, premere 
applicare la tensione di prova al DUT e misurare la
resistenza.
Le Figure - mostrano le connessioni elettriche tra il
Prodotto e il DUT e i cinque test di resistenza di
isolamento.
Nota
Il dispositivo da analizzare va spento per questo
test.
