Electrical Safety Analyzer
Come eseguire test di sicurezza elettrica
23
7. Dopo aver effettuato le connessioni al DUT, la
resistenza misurata viene visualizzata sul display.
Vedere la Figura .

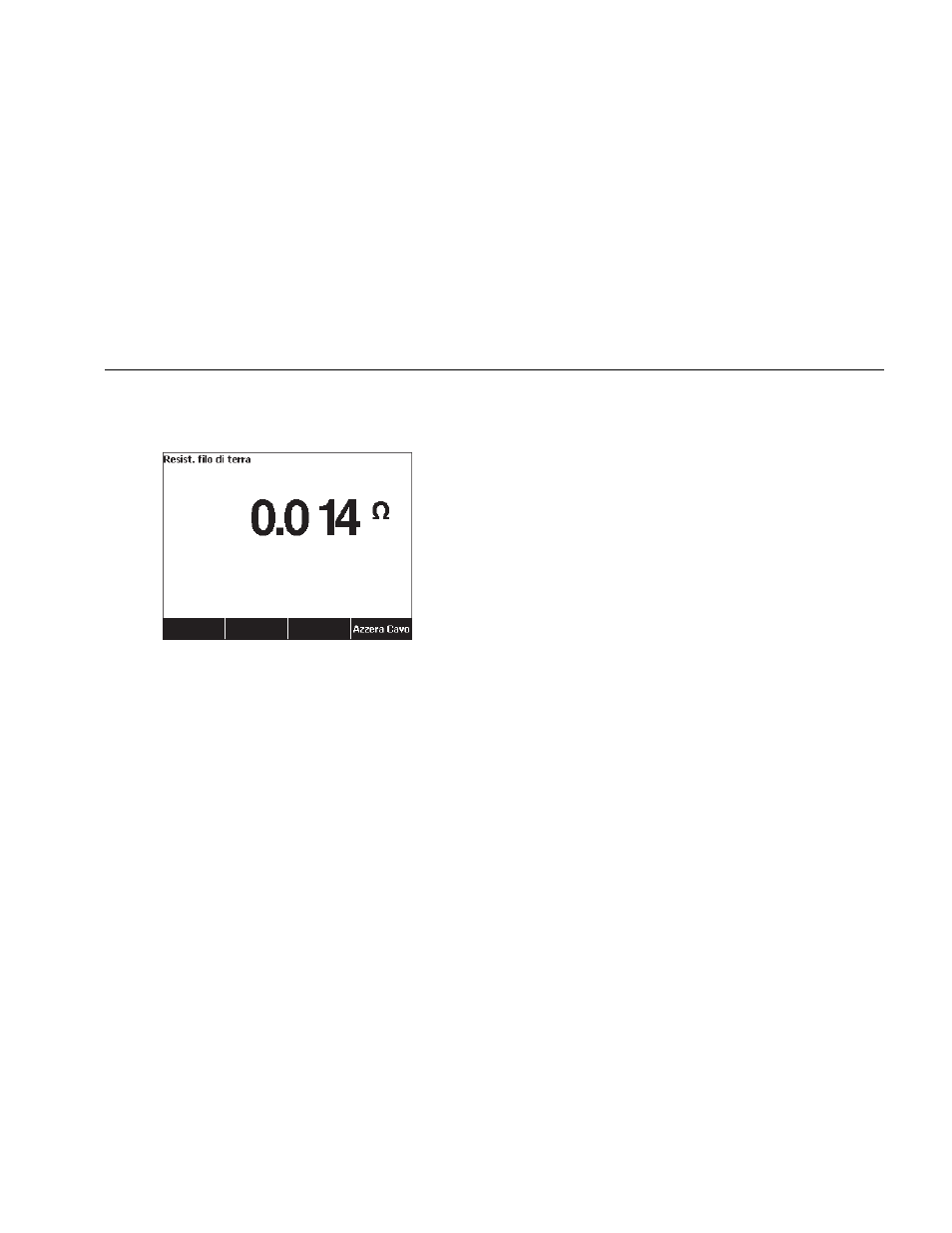

Figura 11. Misura della resistenza del conduttore di
protezione del DUT
 Avvertenza
Per evitare scosse elettriche, rimuovere
l'adattatore null dal jack
∅ /Null dopo aver
eseguito un azzeramento dei cavetti di test. Il
jack
∅ /Null diventa potenzialmente
pericoloso durante alcune delle condizioni di
prova.
Una misura di bassa resistenza è necessaria per
assicurarsi che vi sia una buona connessione di terra
tramite il cavo di alimentazione. Fare riferimento allo
standard applicabile di sicurezza elettrica per il valore
limite specificato da seguire.
La Figura mostra le connessioni elettriche tra il Prodotto
e il DUT. La Tabella 4 elenca le abbreviazioni usate negli
schemi e le relative descrizioni.
