Electrical Safety Analyzer
Come collegare un DUT al Prodotto
11
Il Prodotto è destinato per l'uso con alimentazione
collegata a massa monofase. Non è concepito per l'uso
con circuiti di alimentazione bifase, a fasi divise o trifase.
Può essere utilizzato con un sistema di alimentazione che
fornisce le tensioni corrette per monofase ed è collegato
a massa, o è un sistema di alimentazione isolato.
Utilizzare il cavo di alimentazione adatto all'alimentazione
di rete del proprio paese, che non superi la tensione o
potenza nominale del prodotto. Collegare il cavo al
connettore di ingresso dell'alimentazione e quindi alla
presa di corrente.
Come collegare un DUT al Prodotto
È possibile collegare un Dispositivo sottoposto a test
(DUT) in molti modi diversi per una prova completa della
sicurezza elettrica. La Figura mostra un DUT collegato
alla presa di test, agli elettrodi delle parti applicate e a
una connessione alla messa a terra di protezione o alla
custodia del DUT.
Come accendere il Prodotto
Nota
Per assicurarsi che l'indicatore di alta tensione
funzioni, assicurarsi che si illumini
all'accensione.
Premere l'interruttore di alimentazione sul lato sinistro del
pannello in modo che il lato "I" dell'interruttore di
alimentazione ca sia rivolto verso il basso. Il Prodotto
esegue una serie di autotest e mostra quindi il messaggio
in Figura quando l'autotest è stato completato con
successo.

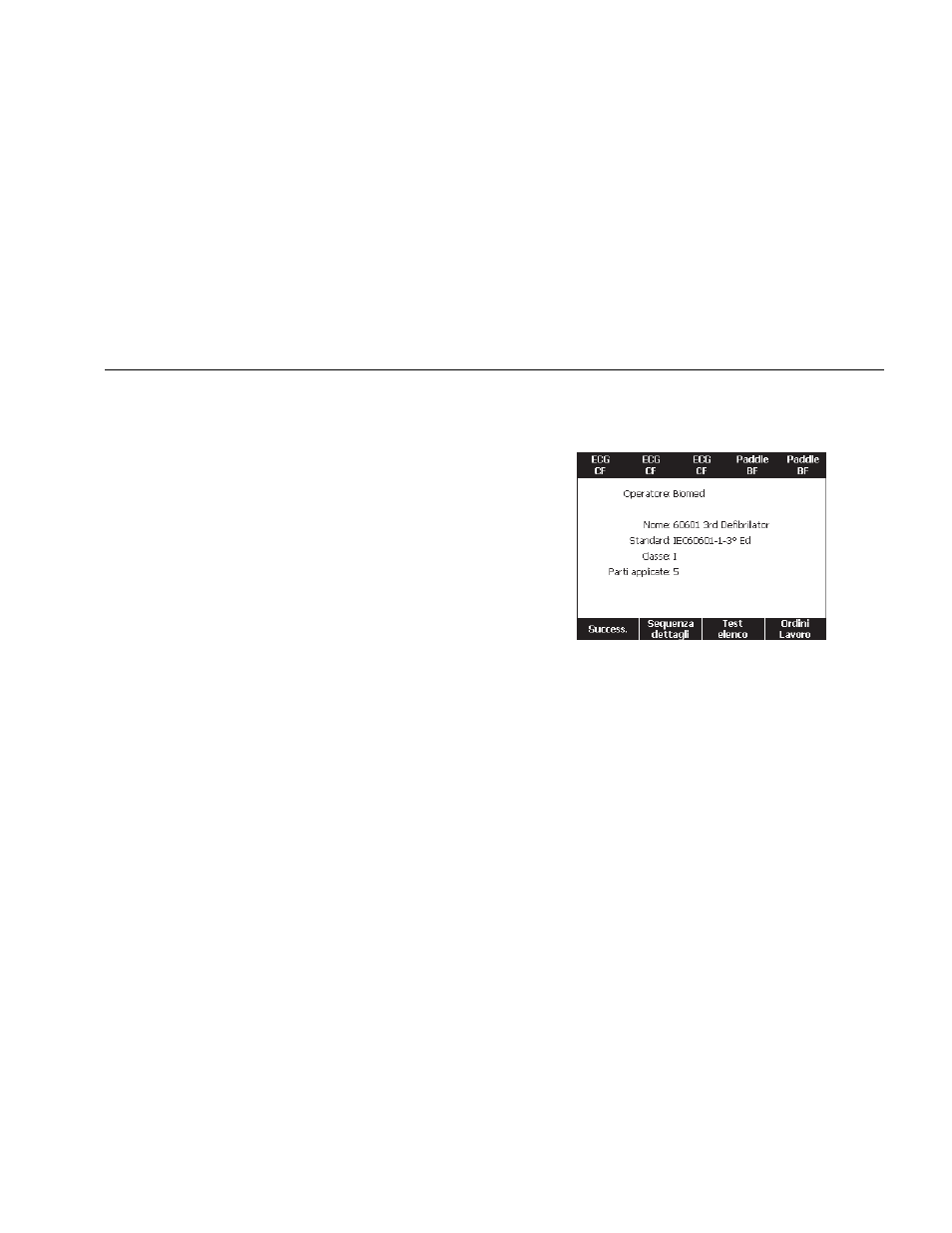

Figura 4. Prodotto pronto per il funzionamento
