7.2 Modulo di memoria rimovibile (TAM)
Il modulo di memoria rimovibile (TAM) opzionale
consente di avviare l'unità IPS Beacon e di eseguire il
download dei dati dall'unità. Quando è collegato
all'IPS Beacon, il modulo di memoria rimovibile
(TAM) registra i dati dei sensori.
Per fissare il modulo di memoria rimovibile (TAM), basta
staccare il modulo di accensione (PUM) dall'IPS
Beacon (se fissato) e collegare il modulo di memoria
rimovibile (TAM) alla porta DB9 del
l’IPS Beacon. Una
volta fissato, attendere che la quarta spia LED del IPS
Beacon lampeggi (i primi 3 lampeggiamenti saranno
singoli mentre i 3 successivi saranno doppi) a
segnalare che il modulo di memoria rimovibile (TAM) ha
scaricato i dati correnti dei sensori e i valori degli ultimi
allarmi dall
’IPS Beacon. A questo punto sarà possibile
scollegare il modulo di memoria rimovibile (TAM)
dall
’IPS Beacon oppure sarà possibile lasciarlo fissato
per la registrazione continua delle serie di letture di dati
dei sensori.
Il modulo TAM è provvisto di una memoria
incorporata capace di acquisire 28 000 letture di dati
dei sensori. La quantità di tempo per l'acquisizione
delle letture dei sensori varia in base alla frequenza
impostata di registrazione dei dati dell'unità IPS
Beacon. Consultare la sezione 5, Programmazione
della configurazione personalizzata, per ulteriori
informazioni su come regolare l'intervallo di
registrazione dei dati per l'unità IPS Beacon.
8
ELENCO DELLE PARTI E DISEGNI

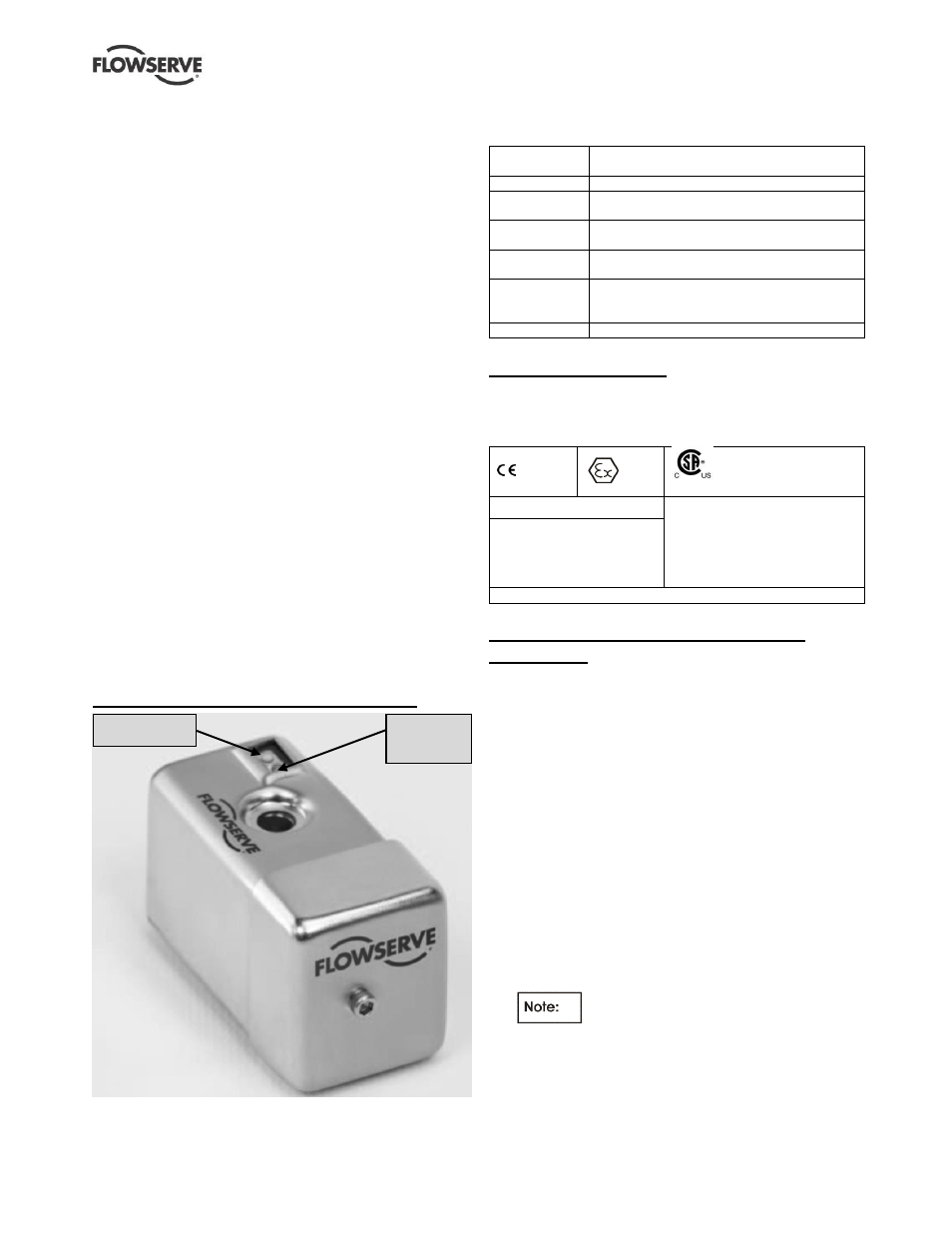

Figura 6: spie LED del Beacon
Tabella 7: elenco dei componenti e degli
accessori dell'IPS Beacon
Codice
componente
Descrizione del componente
VB-105 IPS Beacon
VB-105 TAM
Rimuovere il modulo di memoria per registrare i
dati dei sensori sull'unità IPS Beacon
VB-105 Kit di
montaggio Bugna di fissaggio e bullone per fissare l'IPS
Beacon al maschio filettato
Bullone VB-105
Bullone senza dado utilizzato per fissare il PUM
o il TAM all'IPS Beacon
VB-101 dock
Dock di programmazione utilizzato per collegare
l'IPS Beacon al PC e per cambiare le
impostazioni di configurazione.
DockTalk Utility di configurazione software
9 CERTIFICAZIONE
Per l'IPS Beacon sono applicabili le seguenti
certificazioni:
Modello: VB-105
0518
II 1 GD
Ex ia
CSA 2012 2554102
IECEx SIR.12.0074
Cl I, Division 1, Grps A, B,
C, D; T4
Cl I, Zone 0, Ex ia IIC T4
Cl I, Zone 0, AEx ia IIC T4
Tem. Code T4
-40°C ≤ Ta ≤ +85°C
Sira 12ATEX2188
Ex ia IIC T4 Ga
Ex ia IIIC T135°C DA
-40°C ≤ Ta ≤ +85°C
10 GUIDA ALLA RISOLUZIONE DEI
PROBLEMI
Nel caso in cui si incontrino problemi con l'unità:
10.1 I LED non lampeggiano
I LED dell'unità IPS Beacon potrebbero non
lampeggiare per svariati motivi:

l'unità non è accesa

l'unità non è configurata correttamente
Vedere le soluzioni descritte di seguito per ciascuna
delle possibili cause.
L'unità non è accesa
1. Assicurarsi che il modulo di accensione (PUM)
sia completamente inserito nella porta DB9 (la
vite va serrata alla coppia appropriata) dell'unità
IPS Beacon. (Per maggiori informazioni sulla
modalità di accensione dell'unità, vedere la
sezione 4, Manutenzione).
se il problema non viene risolto e se
sono stati acquistati il dock dell'IPS e il software
DockTalk, andare al passo 2.
Spia
verde Spia rossa
