5
. Leggere la nota «Pericolo» a pag. 4.
2. Allentare le viti
R. Togliere la flangia S dal corpo V.
3. Togliere e pulire il cristallo U.
4. Sostituire il cristallo U e la guarnizione T in caso di usura o danneggiamento.
5. Pulire tutte le guarnizioni.
6. Applicare un grasso resistente alla temperatura sulle superfici di tenuta e sui filetti delle viti di
fissaggio (usare p.e. grasso WINIX ® 250).
7. Inserire la guarnizione T ed il cristallo U. Posizionare la flangia S inserire le viti R e serrare
uniformemente con coppia di serraggio come riportato a pag. 6.
Pulizia / Sostituzione spia visiva
Attenzione
Non variare la taratura del soffietto (elemento termostatico) eseguita in fabbrica.
In caso di manomissione accidentale ritarare come indicato qui a seguito.

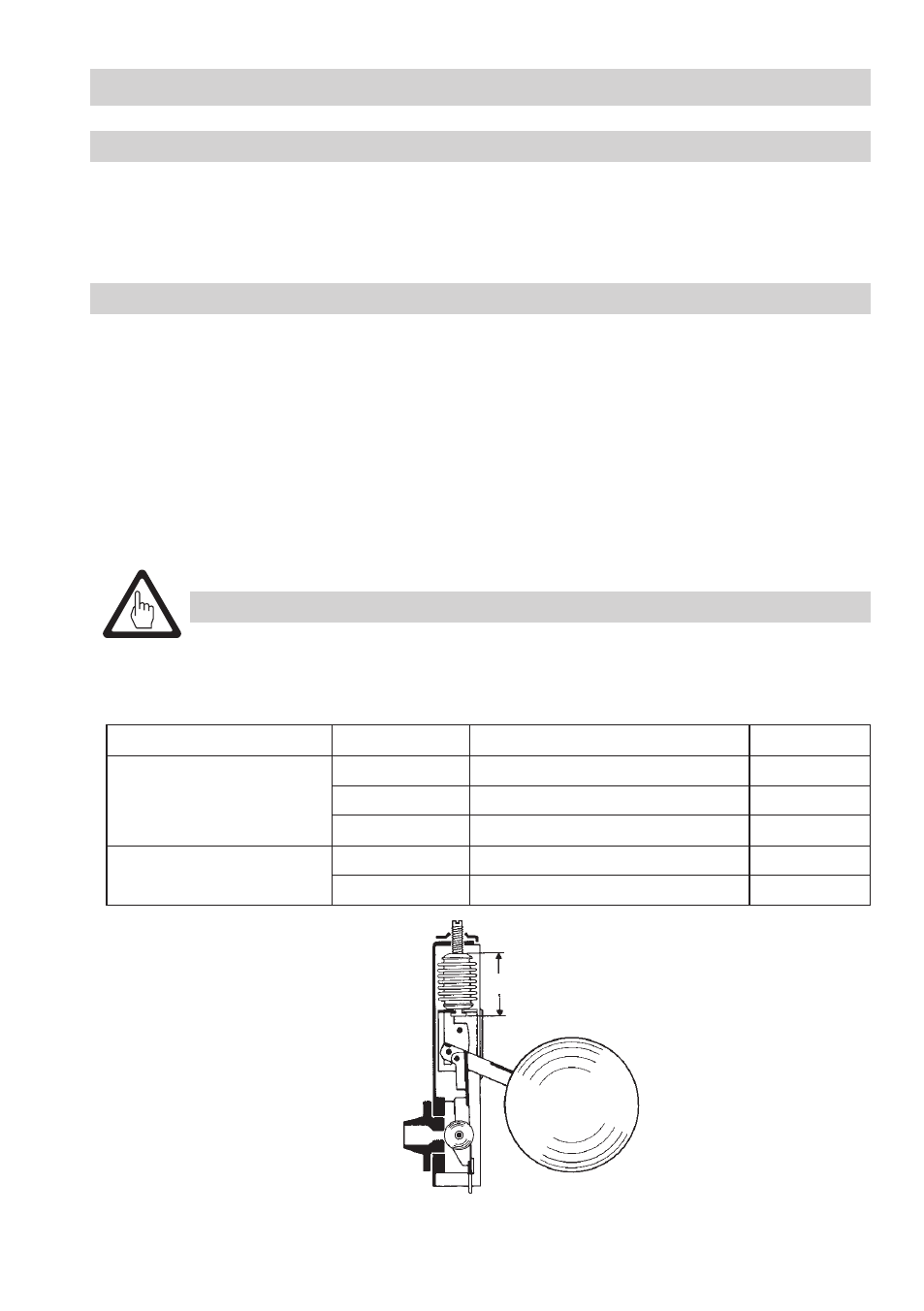

Con galleggiante in basso la dimensione
1 deve essere come da tabella:
WINIX ® 250 è un marchio registrato della WINIX GmbH, Noderstedt
Attrezzi
■ Chiavi fisse da 7, 9, 22, 24 mm; DIN 33, forma B.
■ Chiavi a brugola 5, 6, 0 mm; ISO 2936
■ Chiavi dinamometriche 0-60 Nm, 60-20 Nm; DIN ISO 6789.
Manutenzione
– continua –
1
Tipo Dimensione Caratteristica Dimensione 1
UNA 23h/v, UNA 25h/v,
UNA 26h/v, UNA 26h acciaio
Inox DN 5 - 25 Gruppo reg. sino a 3 bar (soffietto soff.) 34,5 mm
DN 5 - 25 Gruppo reg. sino a 32 bar (soffietto duro) 32,0 mm
DN 40, 50 Gruppo reg. 2 sino a 32 bar 34,5 mm
UNA 27h
DN 5 - 25 Gruppo reg. da 6 a 45 bar 32,0 mm
DN 40, 50 Gruppo reg. da 6 a 45 bar 5,5 mm
