Dati tecnici
– continua –
Targhetta dati / marcature
Per i limiti Pressione/Temperatura vedere le indicazioni riportate sul corpo o sulla targhetta dati.
Dettagli ulteriori sono forniti in varie pubblicazioni GESTRA come p.e. fogli tecnici e pubblicazioni
tecniche
.
In accordo alle normative EN 9, sulla targhetta dati o sul corpo devono essere specificati:
n Nominativo costruttore
n Tipo
n PN oppure Classe
n Codice numerico materiale
n Temperatura massima
n Pressione massima
n Stampato sul corpo o sulla targhetta data di produzione, p.e. definisce il quarto e l‘anno di
produzione (in questo caso III quarto del 005).
n Tipo completo UNA 38 h: per linee orizzontali
UNA 38 v: per linee verticali
UNA 39: ad angolo
n SIMPLEX o DUPLEX: tipo del gruppo di comando (vedere ‘ Descrizione’)
n ∆PMX (∆p max): pressione differenziale massima (bar)
corrispondente all‘orifizio “O…” ordinato
3
05

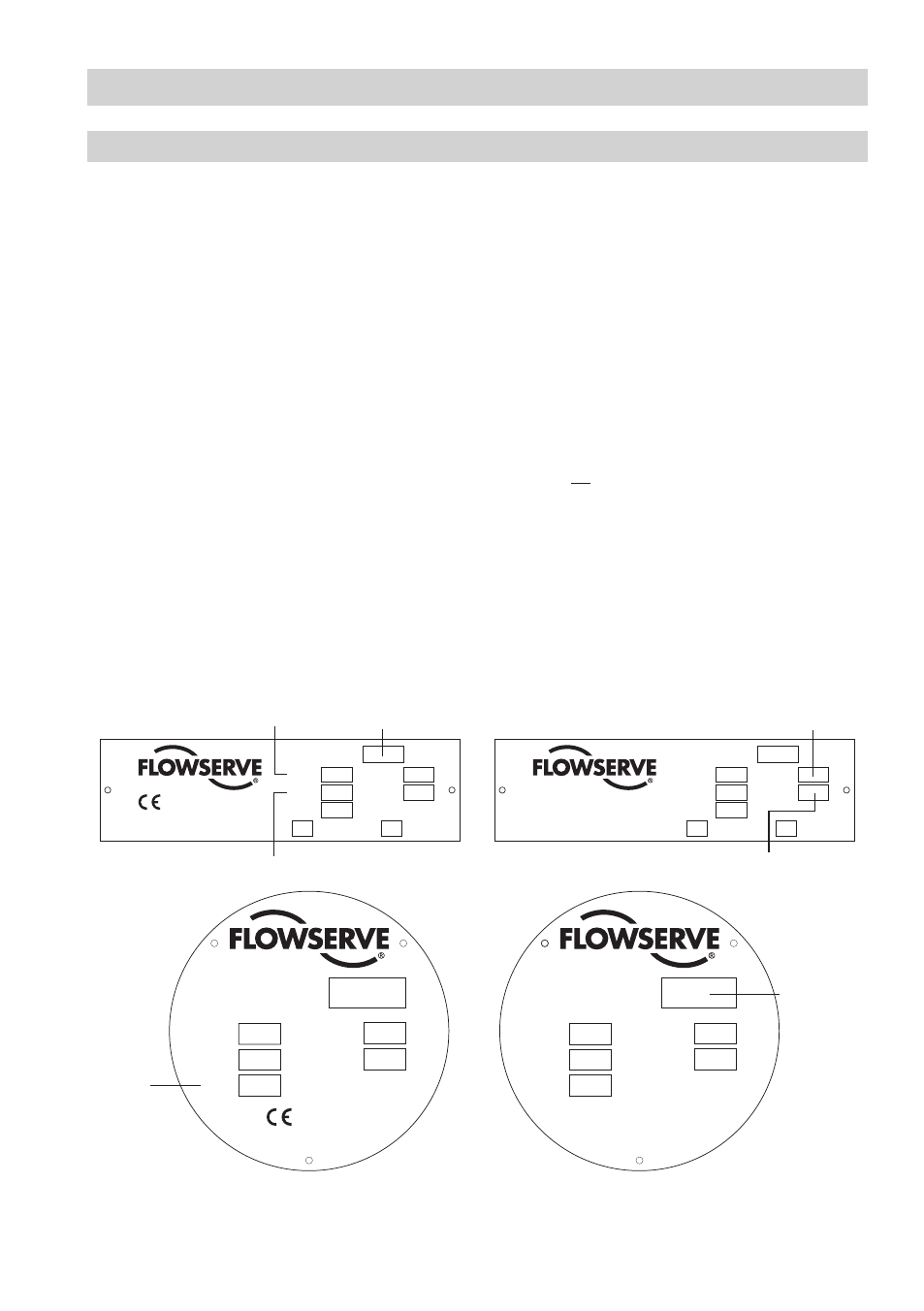

Fig. 1
0525
MADE BY GESTRA
UNA 38
TOP
DN PN
PMX
°C PMA TMA bar
bar
SIMPLEX DUPLEX MADE BY GESTRA
UNA 38
TOP
DN PN
PMX
°C PMA TMA bar
bar
SIMPLEX DUPLEX
0525
MADE BY GESTRA
UNA 39
DN PN
PMX
°C PMA TMA bar
bar
MADE BY GESTRA
UNA 39
DN PN
PMX
°C PMA TMA bar
bar
Dimensione nominale Pressione nominale
Temperatura
massima
ammissibile
Versione
Pressione massima ammissibile
Costruzione
Massima
pressione
differenziale
ammissibile
