Scaricatore di condensa
GESTRA
® BK 29
PN 160, DN 15 -25
Taratura del gruppo di regolazione
Il gruppo di regolazione 2 viene tarato e
provato in fabbrica per la perfetta tenuta al
vapore e per l’apertura in presenza di con-
densa. Se si desidera una diversa taratura
(maggiore quantità di scarico condensa o
piccolo trafilamento continuo di vapore)
fare richiesta in fase d’ordine.
Coppie di serraggio (a temperatura
ambiente)
Pos. 2: 100 Nm
Pos. 4.5: 80 Nm
Attrezzi
Due chiavi fisse 24 mm

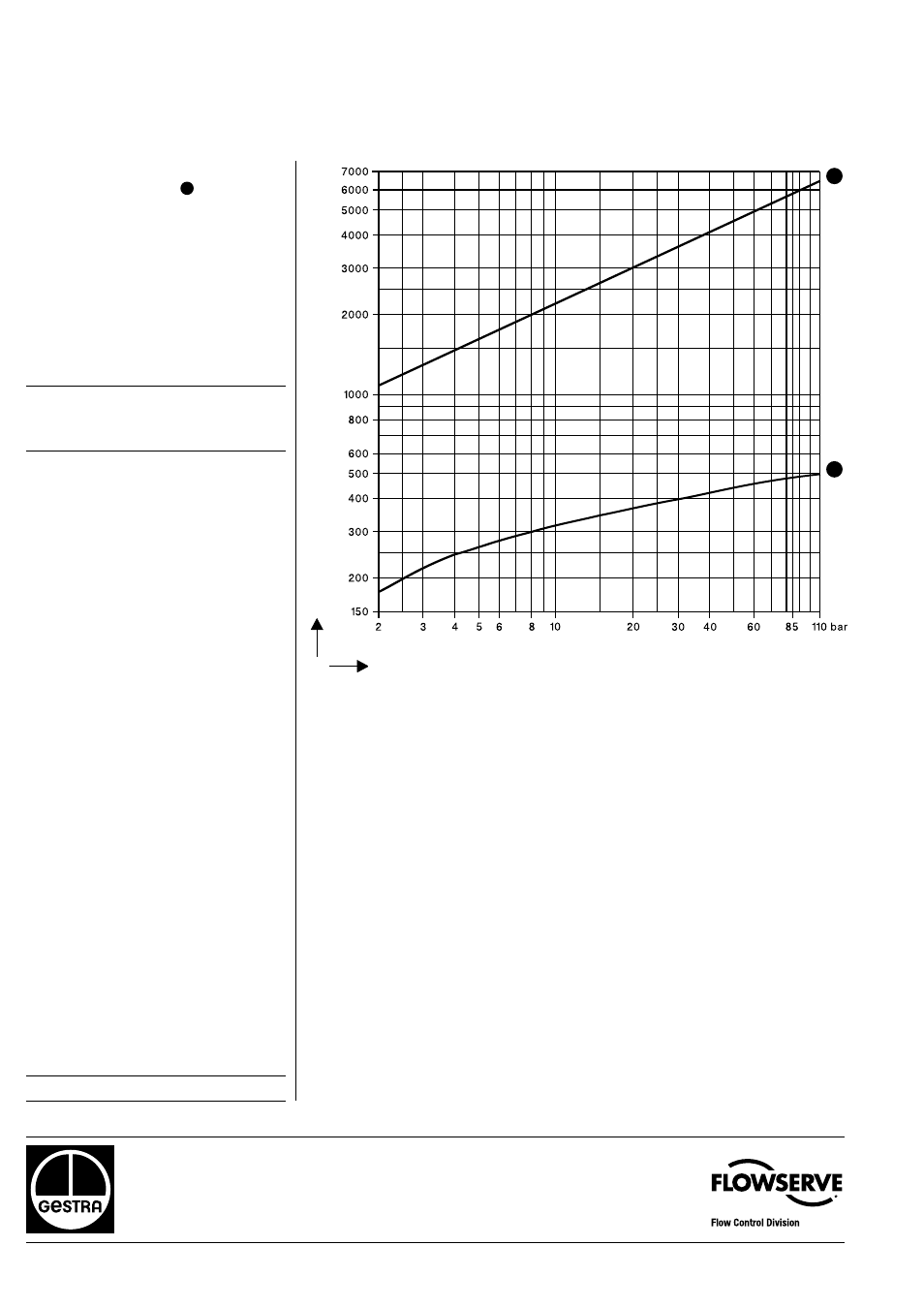

Diagramma portate
Il diagramma riporta le portate di condensa
calda e fredda con taratura dello scari-
catore eseguita in fabbrica (tenuta perfetta
al vapore).
Curva 1
Capacità di scarico condensa calda.
Curva 2
Capacità di scarico condensa fredda.
Pressione differenziale (ammesso di scaricare in atmosfera)
Portata [kg/h]
2
1
