3

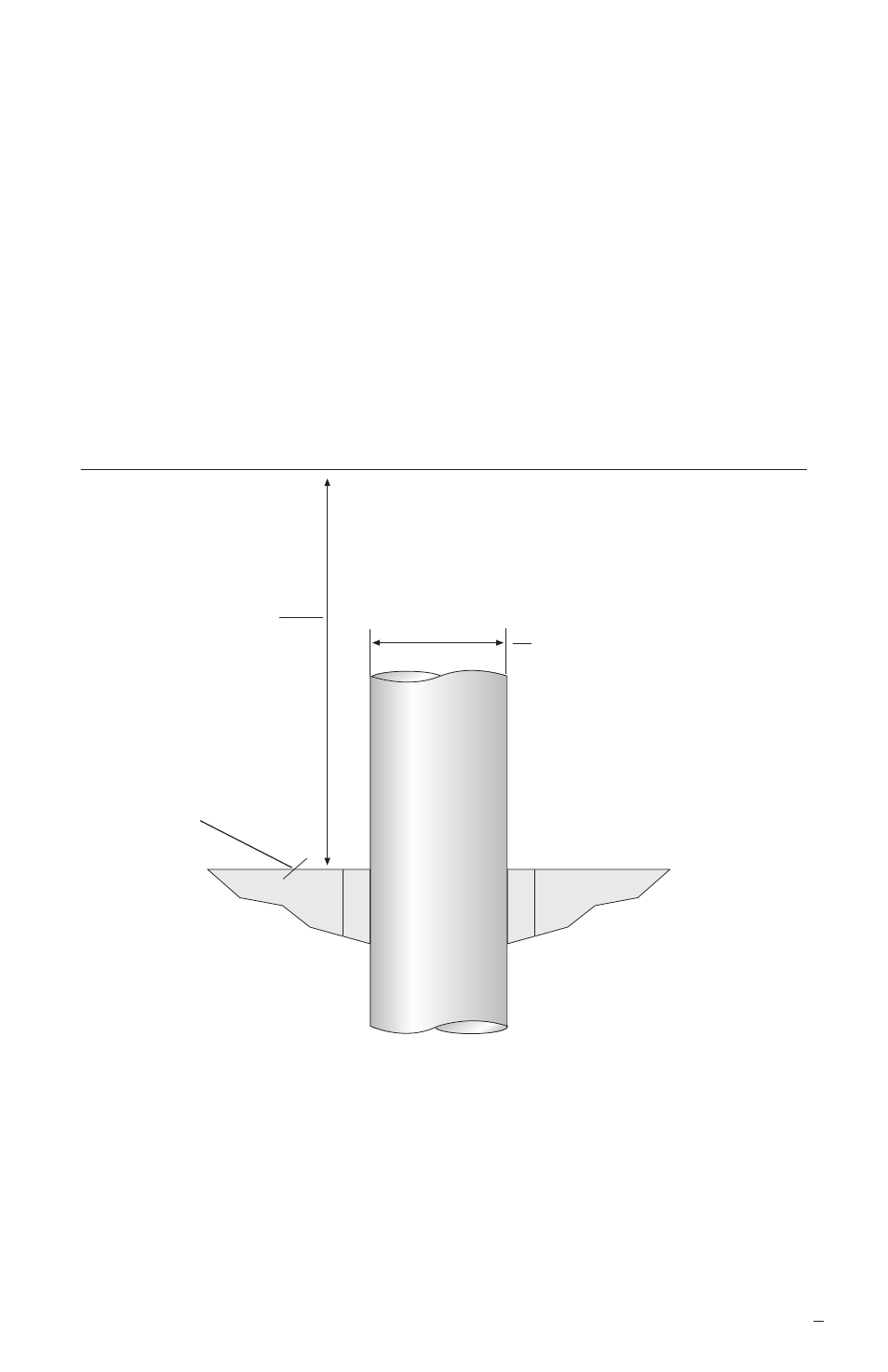

Requisiti albero e flangia del miscelatore/agitatore Figura 1
1.9 Maneggiare con cura il gruppo della tenuta poiché essa è stata
costruita con tolleranze precise. Le facce dei rotori e statori sono
componenti critici. Queste facce soddisfano le rigide specifiche
previste per tenute meccaniche a gas con facce a contatto. Se è
necessario smontare la tenuta, mantenere le facce sempre pulite
e asciutte e proteggerle da eventuali urti in quanto sono soggette
a rottura da impatto.
1.10 Eseguire un'eventuale prova di pressione sulla tenuta doppia
a cartuccia prima di procedere all'installazione, utilizzando azoto
secco filtrato o aria strumenti. Consultare Flowserve, Flow Solutions
per i limiti di accettabilità dei tassi di perdita gas previsti per questa
tenuta meccanica.
Fino alla prima ostruzione
(vedere il disegno d'assieme)
La faccia della flangia del re-
cipiente deve essere perpen-
dicolare all'asse dell'albero
entro 0,25 mm (0,010 pollici)
FIM con finitura superficiale di
√ 1,6 micron (63 μpollici) Ra
o migliore
• Cuscinetti, trascinatore e accoppiamento devono essere in buone condizioni
• Movimento massimo albero verticale (gioco assiale) = 0,61 mm (0,024 pollici) FIM
• Deviazione massima di concentricità per la flangia statica del recipiente = 0,50 mm
(0,020 pollici) FIM
• Deviazione massima di perpendicolarità tra flangia statica del recipiente e albero =
0,25 mm (0,010 pollici) FIM
• Deformazione dinamica massima dell'albero = 3 mm (0,125 pollici) FIM
La tenuta MD-200 può prevedere un cuscinetto radiale opzionale all'interno
della cartuccia per prevenire l'eccessiva oscillazione radiale (run-out) o
spostamento dell'albero
Il diametro esterno dell'albero
deve essere di +0,025 mm
(+0,001 pollici)
-0,025 mm
(-0,001 pollici)
