MANUALE D’USO MEN-SP ITALIANO 71576697 - 11/09
Pagina 16 di 32

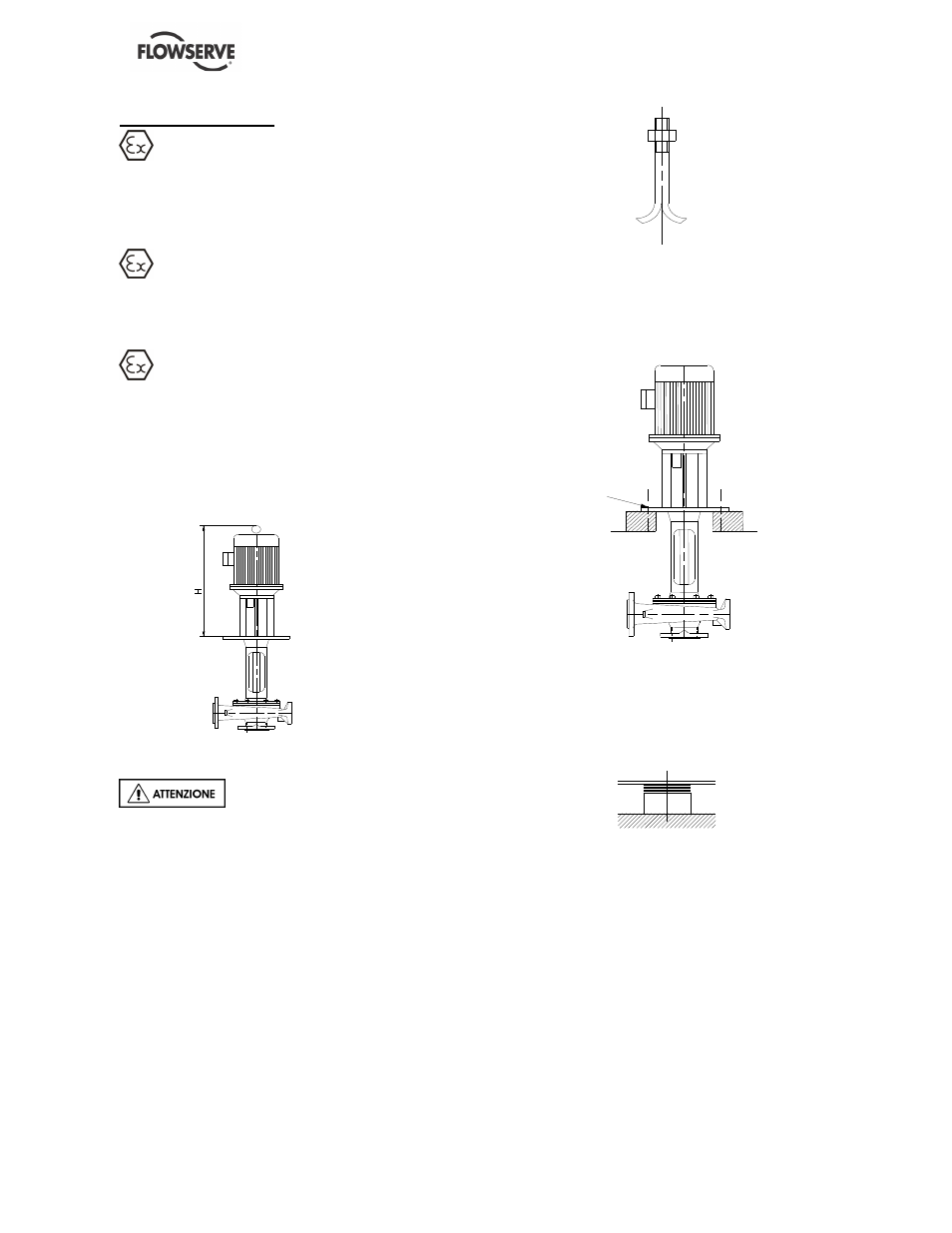

4 INSTALLAZIONE
Le apparecchiature funzionanti in un
ambiente pericoloso devono ottemperare alle
opportune disposizioni di legge in materia di
protezione dalle esplosioni. Consultare la sezione
1.6.4, Prodotti usati in atmosfere potenzialmente
esplosive.
Le condizioni d'immersione minime devono
essere rispettate. Il dispositivo di controllo del
livello deve essere installato per verificare che il
livello all’aspirazione non scenda sotto il livello
accettabile.
Tutta l’attrezzatura deve essere messa a
terra.
4.1 Posizione
La pompa deve essere installata in modo da
permettere l'accesso, la ventilazione, la
manutenzione e l'ispezione con un ampio spazio
per il sollevamento.
4.2 Fondazioni
Ci sono più metodi per installare
una pompa sulle fondazioni, il metodo più corretto
sarà funzione delle dimensioni della pompa,
dall’ubicazione e dei limiti di rumorosità e delle
vibrazioni. La non osservanza delle prescrizioni
per una corretta fondazione ed installazione può
condurre ad avaria della pompa che in
conseguenza non sarà coperta dalla garanzia.
La lanterna del motore deve essere montata su
una fondazione stabile, su un blocco di
calcestruzzo di qualità e di spessore adatto o su
una robusta intelaiatura di acciaio. La lanterna del
motore non sarà deformata sulla sua fondazione,
ma invia su questa.
I bulloni di immuratura di dimensioni adattate ai fori
di fissaggio saranno conformi agli standard e di
lunghezza sufficiente per assicurare una fissaggio
in assoluta sicurezza nelle fondazioni.
NF E 27 811
Prevedere fori di immuratura sufficientemente
larghi e profondi per installare i bulloni. Realizzare,
se necessario, dei canaletti di colata di
calcestruzzo.
Bulloni
di immuratura
4.2.1 Realizzazione della base per immuratura
a) Pulire perfettamente la superficie delle
fondazioni.
b) Inserire delle zeppe (spessore totale da 20 a
25 mm) sui lati dei fori di immuratura
c) Posare la base e mettere a livello nelle due
direzioni per mezzo di zeppe supplementari.
Difetto massimo ammissibile 0.5 mm per 1
metro.
