ASPIRAPOLVERE CON RUOTE 15
SPECIFICHE TECNICHE

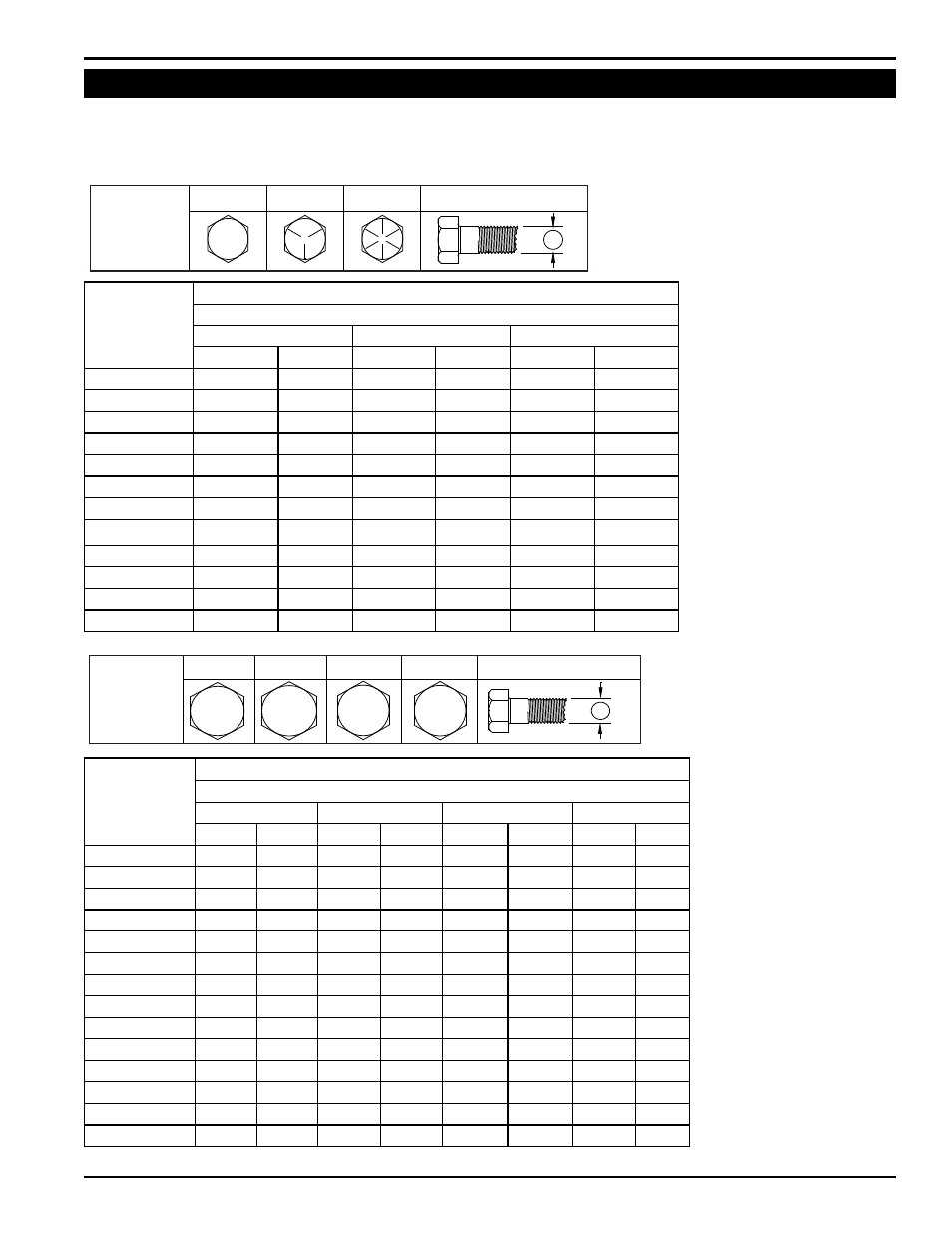

7.2 coppia di SerraGGio
le tabelle seguenti fungono esclusivamente da riferimento e il loro uso è del tutto volontario, salvo diversamente espresso.
L’utente fa affidamento sul loro contenuto a proprio rischio e pericolo e si assume la responsabilità di qualsiasi perdita
o danno derivanti dall’uso di queste informazioni.
diaMeTro
bullone (a)
inGleSe
coppia di SerraGGio *
Sae 2 Sae 5 Sae 8
n.m piedi-lb n.m piedi-lb n.m piedi-lb
1/4” 7.5 5.5 11 8 16 12
5/16” 15 11 23 17 34 25
3/8” 27 20 41 30 61 45
7/16” 41 30 68 50 95 70
1/2” 68 50 102 75 149 110
9/16” 97 70 149 110 203 150
5/8” 122 90 203 150 312 230
3/4” 217 160 353 260 515 380
7/8” 230 170 542 400 814 600
1” 298 220 786 580 1220 900
1-1/8” 407 300 1085 800 1736 1280
1-1/4” 570 420 2631 1940 2468 1820
diaMeTro
bullone (a)
Valori MeTrici
coppia di SerraGGio *
4.8 8.8 10.9 12.9
n.m piedi-lb n.m piedi-lb n.m piedi-lb n.m piedi-lb
M3 0.5 0.4 - - - - - -
M4 3 2.2 - - - - - -
M5 5 4 - - - - - -
M6 6 4.5 11 8.5 17 12 19 14.5
M8 15 11 28 20 40 30 47 35
M10 29 21 55 40 80 60 95 70
M12 50 37 95 70 140 105 165 120
M14 80 60 150 110 225 165 260 190
M16 125 92 240 175 350 255 400 300
M18 175 125 330 250 475 350 560 410
M20 240 180 475 350 675 500 800 580
M22 330 250 650 475 925 675 1075 800
M24 425 310 825 600 1150 850 1350 1000
M27 625 450 1200 875 1700 1250 2000 1500
*il valore di serraggio dei bulloni
e dai dadi viene identificato dai
contrassegni delle teste.
le cifre di serraggio indicate
sopra sono valide per filettature
e teste non lubrificate con olio
o grasso, salvo diversamente
specificato. Quindi, non lubrificare
i bulloni o i dadi con grasso, salvo
diversamente specificato nel
presente manuale. Quando si
utilizzano elementi di bloccaggio,
aumentare il valore di serraggio
del 5%.
SAE - 8 SAE - 2
A
SAE - 5 GRADO SAE E
CONTRASSEGNI
DELLE TESTE
DIAMETRO BULLONE
10.9 4.8
A
8.8 GRADO
METRICO E
CONTRASSEGNI
DELLE TESTE
DIAMETRO BULLONE 12.9
4.8 8.8 10.9 12.9
