ASPIRAPOLVERE CON RUOTE 10
FUNZIONAMENTO
utilizzando il cavo di regolazione dell’altezza:
l’ugello può essere regolato a cinque impostazioni diverse
di altezza, utilizzando il cavo di regolazione dell’altezza
sulla stegola dell’aspirapolvere. a tal fine, tirare il cavo di
regolazione dell’altezza. regolare l’aspirapolvere nella
posizione desiderata e rilasciare il cavo per bloccarlo in
posizione.
Staffa di regolazione dell’altezza:
l’altezza dell’alloggiamento della presa della ventola
può essere impostata regolando la staffa di regolazione
dell'altezza (Figura 4.4). la staffa si trova vicino alla ruota
destra anteriore ed è montata al telaio con due bulloni da
trasporto da 1/4". per regolare la staffa:
utilizzare il cavo di regolazione dell’altezza per 1.
abbassare alla posizione più bassa l’alloggiamento
della presa della ventola (vedere sopra).
allentare i dadi da 1/4” della staffa di regolazione
2.
dell’altezza. assicurarsi che la staffa possa scorrere
sul telaio.
regolare l’altezza dell’alloggiamento della presa della
3.
ventola nella posizione desiderata utilizzando i fori a
intaglio. la distanza consigliata dal livello del suolo è
di 13 mm. in condizioni sabbiose, l’ugello può essere
abbassato ulteriormente.
Dopo aver impostato la posizione, serrare i dadi a
4.
1,2 m/kg.
controllare che la macchina sia in equilibrio e alla
5.
giusta altezza. Se necessario, regolare utilizzando la
procedura descritta sopra.

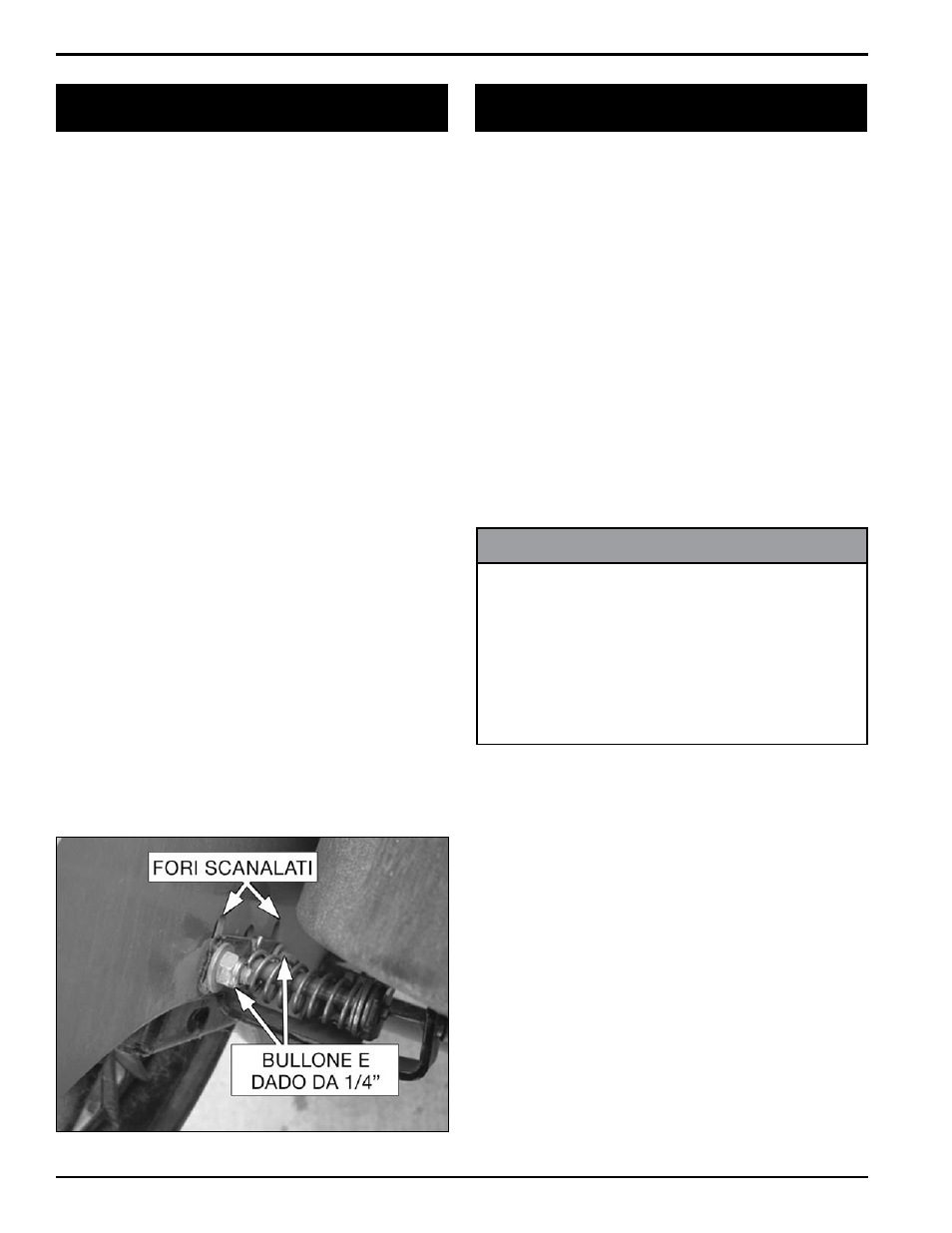

Figura 4,4 Staffa di regolazione dell’altezza
collegamento del sacco:
inserire i lacci del sacco nelle staffe dei ganci del sacco 1.
sulle stegole.
Sollevare lo sportello di scarico.
2.
collegare la maniglia del sacco allo scarico 3.
dell’aspirapolvere.
Svuotamento del sacco:
Spegnimento del motore. 1.
Sollevare la maniglia del sacco ed estrarre il sacco 2.
dallo scarico. lo sportello di scarico azionato a molla
si chiude.
rimuovere i due lacci del sacco dalle staffe dei ganci
3.
per il sacco.
aprire la cerniera principale sul lato del sacco.
4.
rimuovere i detriti dal sacco. 5.
chiudere la cerniera, prestando attenzione a non 6.
introdurre detriti nei dentelli della cerniera.
4.6 colleGaMenTo/SVuoTaMenTo
del Sacco
noTa
utilizzare sempre il sacco. •
Svuotare il sacco prima che sia completamente •
pieno. un sacco pieno causa riduzione delle
prestazioni o interruzione totale.
Svuotare il sacco completamente prima di depositare
•
la macchina.
tenere il sacco pulito, lavandolo di tanto in tanto con
•
sapone neutro e acqua.
4.5 reGolazione dell’alTezza
dell’uGello
