tagliaerba con ruote
14

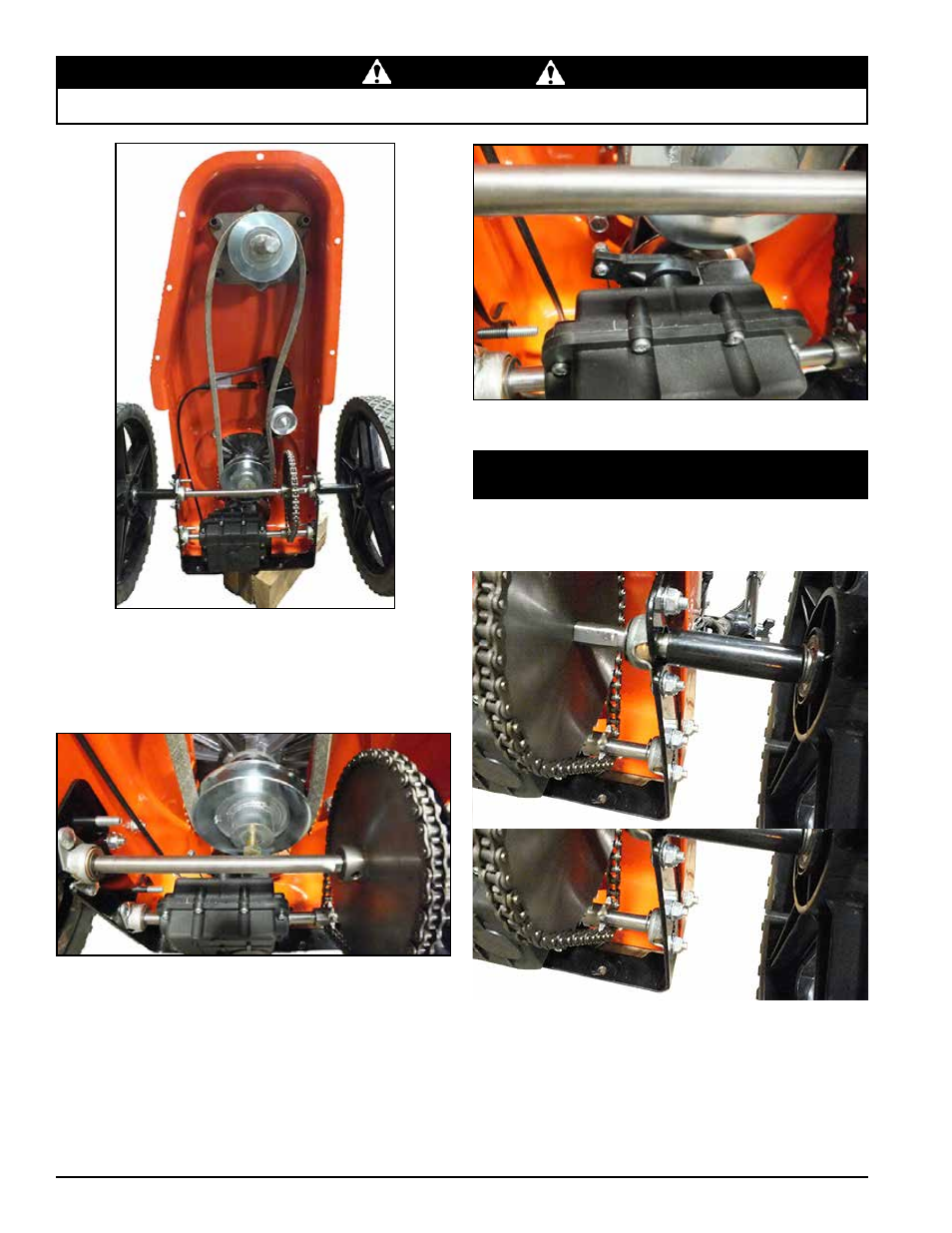

ASSISTENZA E MANUTENZIONE
PRIMA DI ESEGUIRE LAVORI DI ISPEZIONE O MANUTENZIONE A QUALSIASI PARTE DELLA MACCHINA, SPEGNERE LA FONTE DI ALIMENTAZIONE,
STACCARE IL CAVO DELLA CANDELA DI ACCENSIONE E ASSICURARSI CHE TUTTE LE PARTI MOBILI SIANO COMPLETAMENTE FERME.
AVVERTENZA
Il Wt24S impiega una catena di trasmissione che
periodicamente deve essere regolata. Procedere come
segue:
1. Rimuovere il carter di plastica dalla parte inferiore della
macchina allentandone i quattro bulloni di fissaggio da
9,5 mm (3/8”).
2. Allentare i quattro dadi da 6,4 mm (1/4”) più vicini
all’assale del tagliabordi.
3. Fare scorrere l’assale in avanti per tendere la catena.
4. dopo aver teso la catena come appropriato, serrare i
quattro dadi da 6,4 mm (1/4”).
5.8 WT24S — rEgoLAZioNE DELLA cAT-
ENA Di TrASMiSSioNE
Figure 5.22
Figure 5.19
Figure 5.20
Figure 5.21
Figure 5.22
5. Per rimuovere la cinghia occorre allentare il bullone da
9,5 mm x 25,4 mm (3/8 x 1") che fissa la puleggia da 10
cm (4") all’albero a gomiti del motore. Non è necessario
estrarre completamente il bullone.
6. Sostituire la cinghia (codice 31995-00) ed eseguire in
ordine inverso la procedura precedente per montare
la macchina.
