Echo Bear Cat WT24T - Manuale (Pagina 14)

tagliaerba con ruote
10

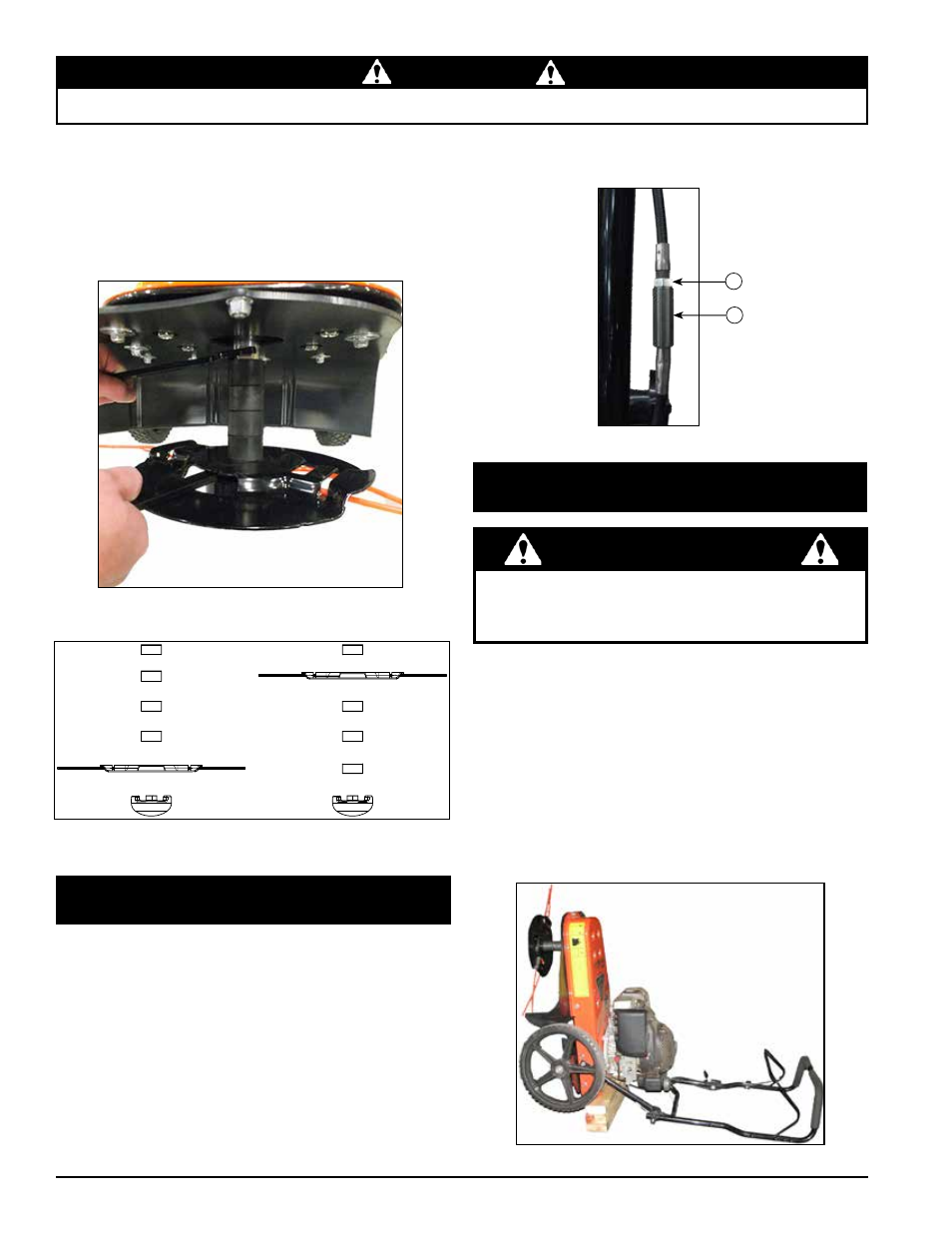

ASSISTENZA E MANUTENZIONE
PRIMA DI ESEGUIRE LAVORI DI ISPEZIONE O MANUTENZIONE A QUALSIASI PARTE DELLA MACCHINA, SPEGNERE LA FONTE DI ALIMENTAZIONE,
STACCARE IL CAVO DELLA CANDELA DI ACCENSIONE E ASSICURARSI CHE TUTTE LE PARTI MOBILI SIANO COMPLETAMENTE FERME.
AVVERTENZA
5.5 WT24S — rEgoLAZioNE DEL cAM-
bio
Il Wt24S impiega un cambio a tre velocità. Periodicamente,
può essere necessario regolare il cavo del cambio affinché
tutte e tre le marce funzionino correttamente.
Procedere come segue:
1. Individuare il dispositivo di regolazione in linea sul cavo
del cambio.
2. Allentare il dado (1) più piccolo per essere in grado di
regolare il cilindretto di regolazione più largo (2).
3. Serrare o allentare il cilindretto di regolazione per
allungare o accorciare il cavo secondo necessità in
modo da ottenere tutte e tre le posizioni del cambio.
1
2
Figura 5.3 Posizioni delle chiavi per la regolazione dell’altezza
di taglio
Figura 5.4
Figura 5.5
Normale altezza di taglio: 4,45
cm
Massima altezza di taglio: 12
cm
4. Girare le chiavi in direzioni opposte per allentare e
rimuovere il supporto emisferico, la testa del disco del
tagliabordi e i distanziatori.
5. Posizionare i distanziatori nella giusta configurazione
sopra o sotto la testa del disco (e sopra il supporto
emisferico) per regolare l’altezza come desiderato.
Vedi Figura 5.4
Per sostituire la cinghia di trasmissione sui modelli Wt24
e Wt24t:
1. Inclinare la macchina indietro, sulla stegola, e
sostenerne il corpo a 11,5 cm dal suolo. Vedi Figura 5.6
2. Rimuovere il supporto emisferico (1), la testa del disco
(2), i distanziatori (3) e il distanziatore dell’alberino (4).
Vedere la Sezione 5.3, Regolazione della testa di taglio,
per la rimozione del supporto emisferico.
Nota: Per sbloccare il distanziatore dell’alberino, battere
delicatamente sul distanziatore stesso.
5.6 WT24 & WT24T gUiDArE SoSTiTUZi-
oNE DELLA ciNgHiA
Figura 5.6
4. Eseguita la regolazione, serrare il dado più piccolo per
bloccare il dispositivo di regolazione.
Per evitare fuoriuscite di liquido, si raccomanda che
l'olio motore e benzina essere rimosso prima di iniziare
la rimozione / servizio procedure cintura.
WArNiNg
