tagliaerba con ruote
12
ASSISTENZA E MANUTENZIONE
PRIMA DI ESEGUIRE LAVORI DI ISPEZIONE O MANUTENZIONE A QUALSIASI PARTE DELLA MACCHINA, SPEGNERE LA FONTE DI ALIMENTAZIONE,
STACCARE IL CAVO DELLA CANDELA DI ACCENSIONE E ASSICURARSI CHE TUTTE LE PARTI MOBILI SIANO COMPLETAMENTE FERME.
AVVERTENZA
8. Con la cinghia installata sul tagliabordi, montare la
piastra base (8) sul corpo (7) del tagliabordi e fissarla
con sei bulloni (5), rondelle e dadi sulla parte anteriore
del tagliabordi, serrando a 17,6 N•m (13 ft-lb). Quindi
inserire i sei bulloni (6) sul lato del tagliabordi e serrare
a 20,3 N•m (15 ft-lb).

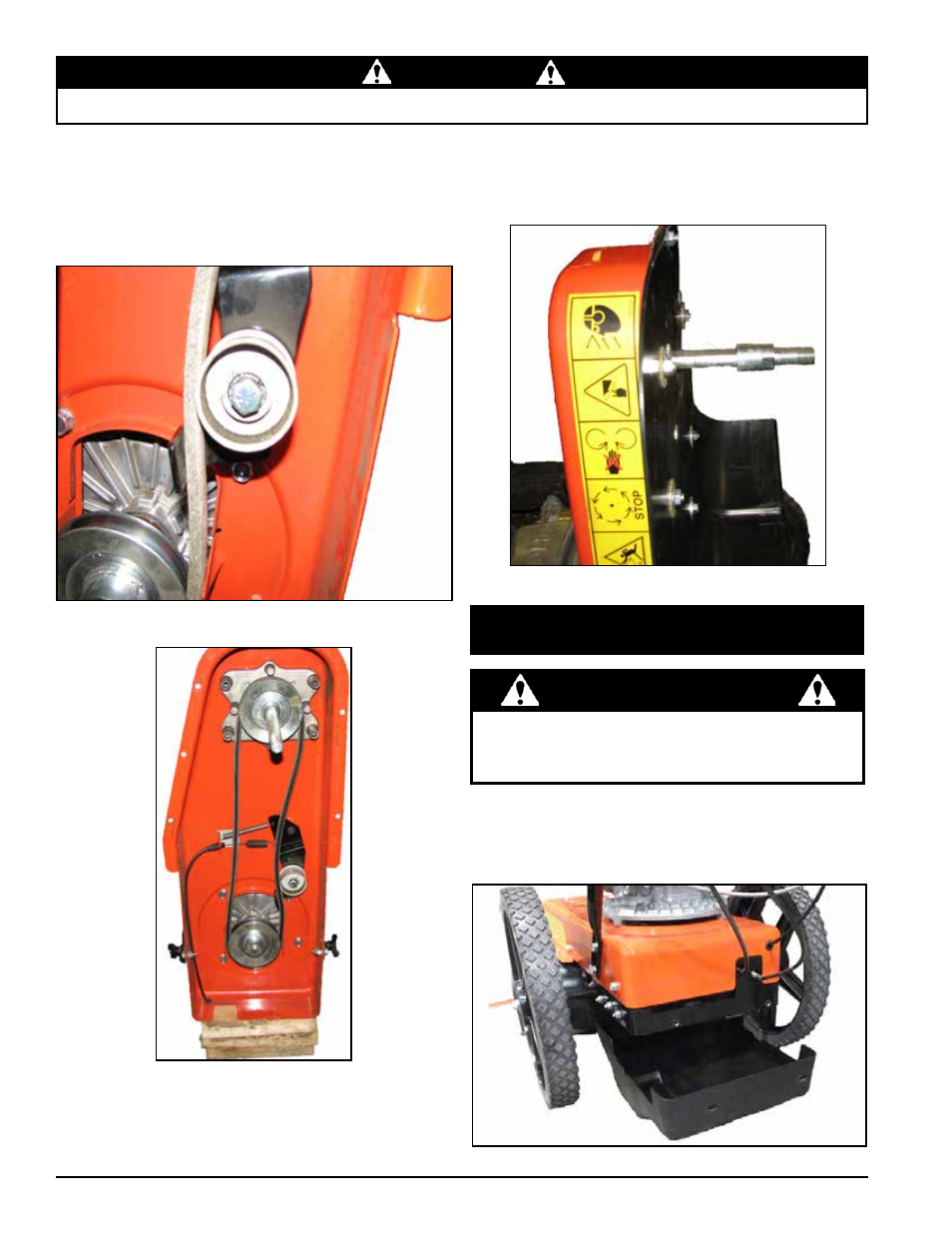

Figura 5.11
Figura 5.13
Figura 5.12
9. Reinstallare il supporto emisferico (1), la testa del disco
(2), i distanziatori (3) e il distanziatore dell’alberino (4).
Accertarsi che il distanziatore dell’alberino sia orientato
come illustrato nella Figura 5.13.
5.7 WT24S gUiDArE SoSTiTUZioNE DEL-
LA ciNgHiA
Per evitare fuoriuscite di liquido, si raccomanda che
l'olio motore e benzina essere rimosso prima di iniziare
la rimozione / servizio procedure cintura.
WArNiNg
Figure 5.14, Remove undercarriage cover
Per sostituire la cinghia della testa di taglio sul modello
Wt24S:
1. Rimuovere le due viti da 8 mm x 25,4 mm (5/16 x 1")
(5) che fissano il coperchio del telaio (6) e mettere il
coperchio da parte.
