23 CIPPATRICE/SMINUZZATRICE DA 3 POLLICI
IT
ALIANO
SPECIFICHE TECNICHE

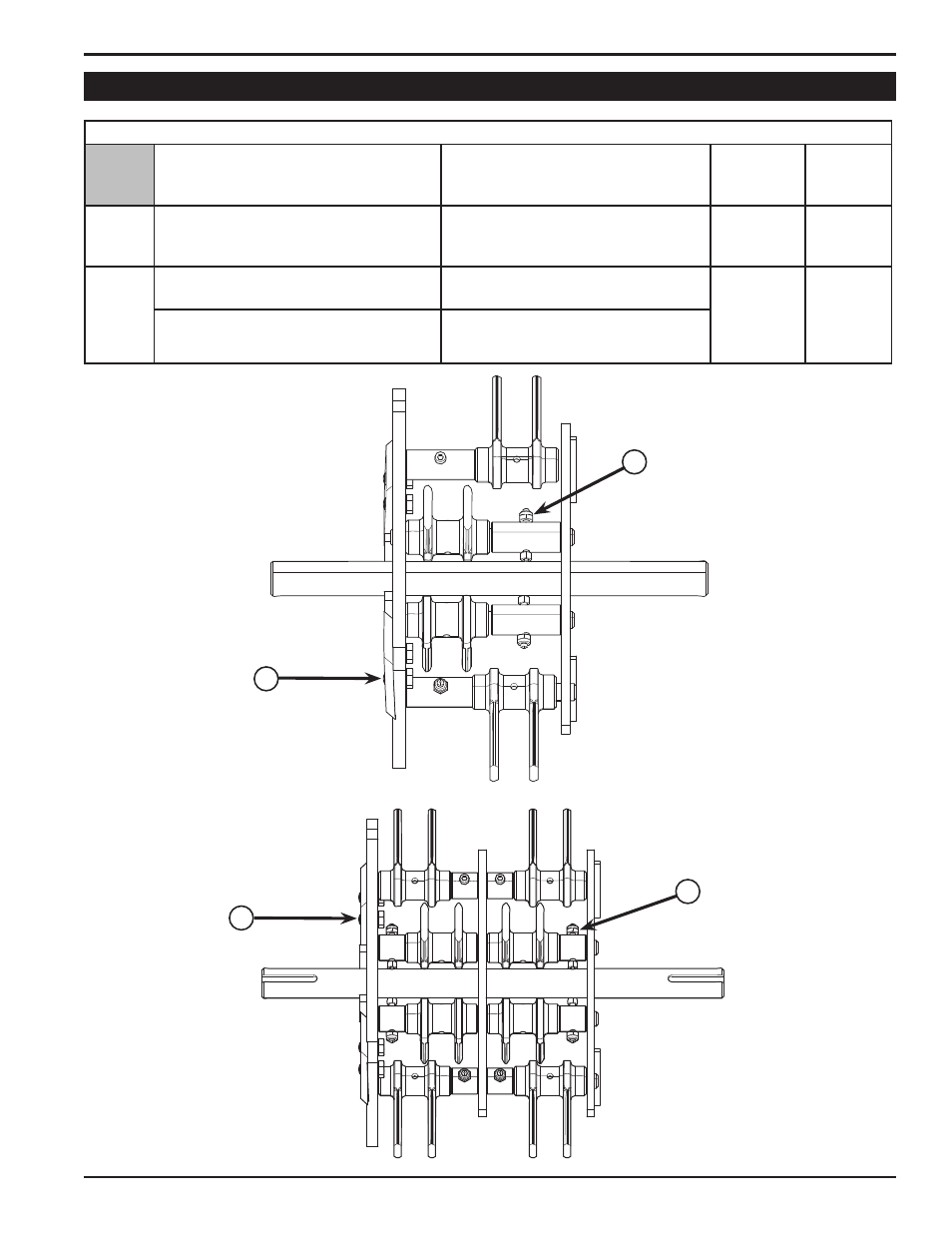

REQUISITI SULLE COPPIE DI SERRAGGIO SPECIALI
REQUISITI SULLE COPPIE DI SERRAGGIO SPECIALI
POSIZIONE SULLA MACCHINA DESCRIZIONE DELLA VITERIA
COPPIA
(UNIFICATA
IN POLLICI)
COPPIA
(METRICA)
A
SUL ROTORE, BULLONI DI MONTAGGIO
DELLA LAMA (TUTTI I MODELLI DA 3
POLLICI)
(Q.TÀ 4) BULLONE A TESTA ES-
AGONALE DI CLASSE 8 da 8 mm x
16 mm
25 ft-lb 34 N·m
B
SUI DISTANZIATORI DEI CORREGGIATI
(SC3206)
(Q.TÀ 4) VITE DA 10-24 x 1-3/8"
36 in-lb 4 N·m
SUI DISTANZIATORI DEI CORREGGIATI
(TUTTI I MODELLI DA 3 POLLICI)
(Q.TÀ 8) VITE DA 10-24 x 1-3/8"
B
MODELLI A TELAIO LARGO
A
B
ROTORE SC3206
A
