6 CIPPATRICE/SMINUZZATRICE DA 3 POLLICI
Sezione
ASSEMBLAGGIO
2

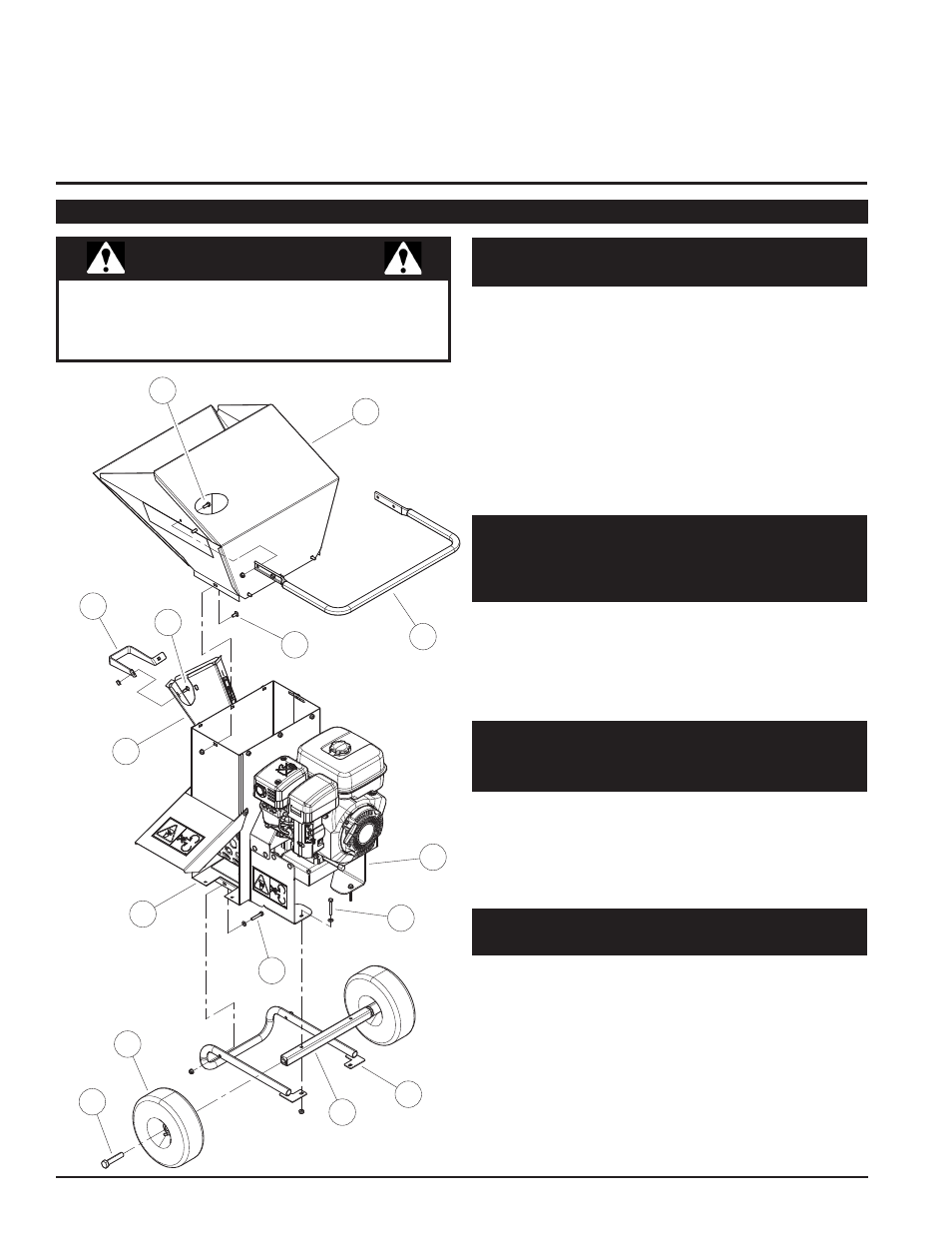

1. Fissare l’impugnatura (12) alla tramoggia (13) con
quattro bulloni a testa esagonale da 8 mm x 22 mm (14)
inserendoli in modo che le teste si trovino all’interno
della tramoggia. Assicurare i bulloni con dadi flangiati
da 8 mm.
1. Allineare i fori della base della cippatrice (1) con i fori
dell’assale (2) e le linguette di fissaggio della base (3).
Assicurare il gruppo alla base della cippatrice con due
bulloni a testa esagonale da 8 mm x 57 mm (4), rondelle
e dadi flangiati.
2. Assicurare la base alla parte inferiore del telaio (5) con
due bulloni a testa esagonale da 8 mm x 44 mm (6),
rondelle e dadi flangiati.
3. Completare bullonando le ruote (7) all’assale mediante
due bulloni a testa esagonale da 16 mm x 76 mm (8).
1. Montare la tramoggia (13) sul telaio in modo che
l'impugnatura si trovi sopra il motore e che l’apertura
sia rivolta verso il canale della cippatrice.
2. Inserire otto bulloni a testa tonda con quadro sottotesta da
8 mm x 19 mm (11) in modo che le teste si trovino
all’interno della tramoggia. Assicurare i bulloni con dadi
flangiati da 8 mm.
1. Fissare l’impugnatura (9) al canale (10) con due bulloni
a testa tonda con quadro sottotesta da 8 mm x 19 mm
(11) inserendoli in modo che le teste si trovino all’interno
del canale. Inserire entrambi i bulloni nell’impugnatura
prima di fissarli con dadi flangiati da 8 mm.
2.1.3 FISSAGGIO DELL’IMPUGNATURA
DELLA TRAMOGGIA DELLA SMINUZZA-
TRICE
2.1.1 INSTALLAZIONE DELLA BASE,
DELL’ASSALE E DELLE RUOTE
2.1 ASSEMBLAGGIO NON CONFORME ALLE NORME CE
2.1.4 FISSAGGIO DELLA TRAMOGGIA
DELLA SMINUZZATRICE
2.1.2 FISSAGGIO DELL’IMPUGNATURA
DEL CANALE DELLA CIPPATRICE (SOLO
PER I MODELLI NON CONFORMI ALLE
NORME CE)
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
AVVERTENZA
Se nella macchina cadono bulloni o dadi, assicurarsi
di rimuoverli prima di avviarla. Rimuovere gli oggetti
dall’area di taglio staccando lo schermo di scarico.
