18 CIPPATRICE DA 15 CM
ASSISTENZA E MANUTENZIONE
PRIMA DI ISPEZIONARE LA MACCHINA O EFFETTUARVI LAVORI DI MANUTENZIONE, SPEGNERE L’ALIMENTAZIONE, DISATTIVARE
L’IDRAULICA E ASSICURARSI CHE TUTTE LE PARTI MOBILI SIANO COMPLETAMENTE FERME.
AvverTeNzA
5.6 LubrIfICAzIONe
Due sono situati nel gruppo dei cuscinetti (uno su ogni lato
della cippatrice). Due sono accessibili aprendo il cofano della
cippatrice. Uno zerk è situato sulla base del canale di scarico
(vedere le foto in basso).

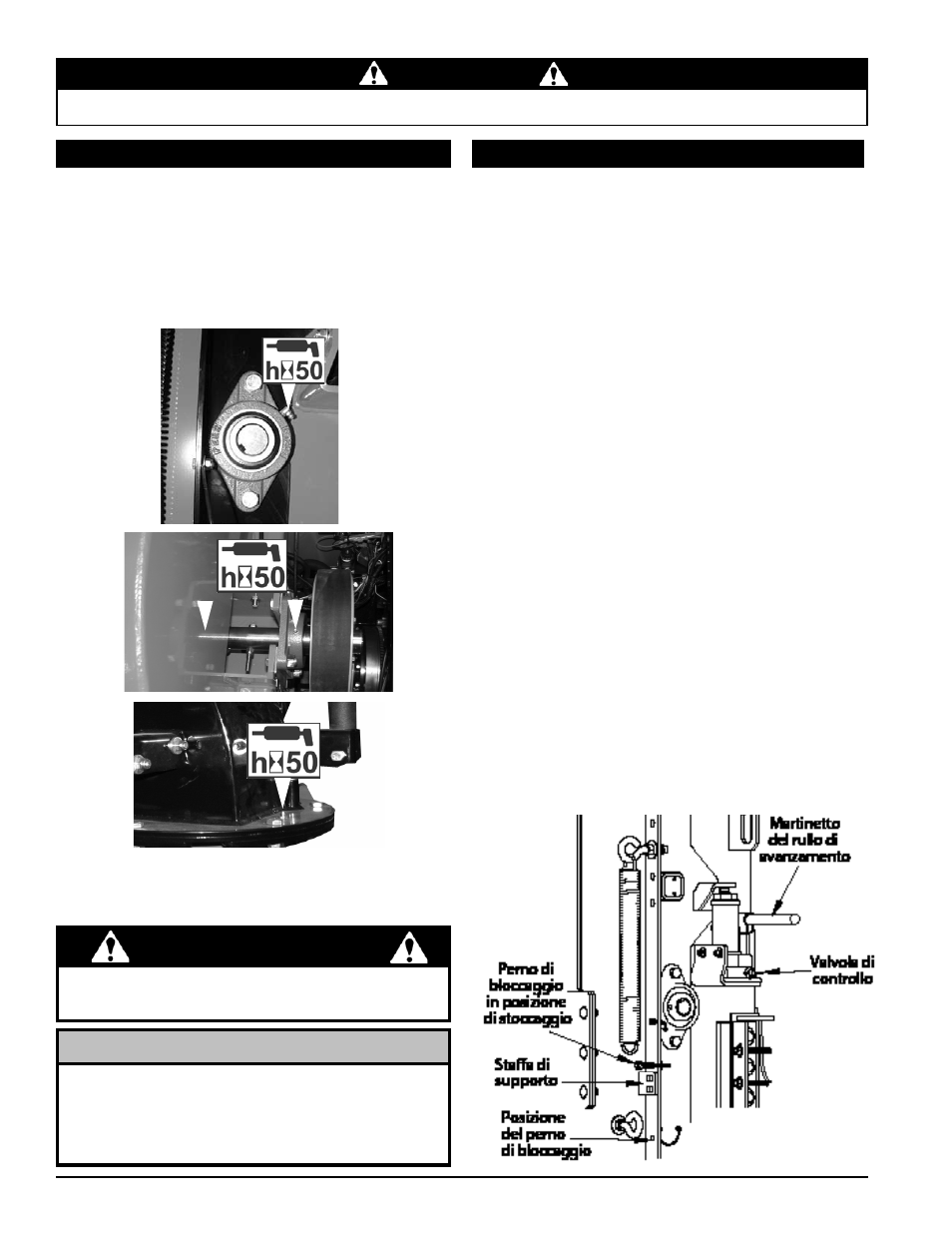

Uno zerk d'ingrassaggio sul gruppo dei cuscinetti (in alto). Due zerk
d'ingrassaggio sono situati sull'albero di trasmissione. Quello sulla
sinistra è situato sotto la copertura dell'accesso (centro). Uno zerk è
situato sulla base del canale di scarico (sul fondo).
5.7 puLIzIA DI uN rOTOre INTAsATO
Lubrificare la macchina periodicamente con grasso a base di
litio. Le condizioni di lavoro estreme possono richiedere una
lubrificazione più frequente.
Lubrificare i seguenti punti ogni 50 ore di funzionamento:
L’inserimento di troppo materiale o di materiale di grandi
dimensioni può ostruire la cippatrice. Per pulire un disco
ostruito, procedere nel modo seguente:
Sollevare la maniglia d’innesto e disattivare l’interruttore 1.
del motore. Consentire a tutte le parti mobili di arrestarsi
completamente.
Rimuovere i due bulloni da 3/8” della copertura dell’accesso
2.
al telaio della cippatrice e sollevare la copertura.
Rimuovere il perno di bloccaggio dalla posizione di
3.
stoccaggio (vedere sotto).
Ruotare in senso orario la valvola di controllo per innestare
4.
la pompa del martinetto.
Alzare e abbassare l’impugnatura per sollevare il rullo di
5.
avanzamento finché la posizione del perno di bloccaggio
non si allinea con uno dei fori della staffa di supporto.
Fissare in posizione inserendo il perno di bloccaggio
6.
attraverso la staffa di supporto e la posizione del perno
di bloccaggio.
Pulire i detriti dal disco della cippatrice. Ruotare con le
7.
mani il disco per verificare che sia libero di ruotare. Porre
attenzione a non toccare le lame della cippatrice durante
l’operazione di pulizia dai detriti.
Rimuovere il perno di bloccaggio e ricollocarlo nella
8.
posizione di stoccaggio. LASCIARE IL PERNO DI
BLOCCAGGIO IN QUALUNQUE ALTRA POSIZIONE
POTREBBE INTERFERIRE CON IL FUNZIONAMENTO
DEL RULLO DI AVANZAMENTO.
Ruotare in senso antiorario la valvola di controllo per
9.
disinnestare la pompa e abbassare il martinetto.
Chiudere la copertura dell’accesso e riposizionare i
10.
bulloni.
Avviare il motore. Abbassare la maniglia d’innesto
11.
quando il motore è in funzione per innestare la cinghia
di trasmissione. Ripristinare il funzionamento a 1/4 del
regime.
Non lubrificare eccessivamente i cuscinetti. L’eccessivo
riempimento può portare all’eccessivo riscaldamento
e/o all’uscita dalla sede delle tenute. Aggiungere grasso
lentamente e con una leggera pressione. Laddove
possibile, ruotare il cuscinetto lentamente durante la
lubrificazione.
NOTA
Oli lubrificanti a base di litio e poliurea non sono
compatibili. La miscela di due tipi di grasso potrebbe
comportare un prematuro malfunzionamento.
