17 CIPPATRICE DA 15 CM
IT
ALIANO
ASSISTENZA E MANUTENZIONE
PRIMA DI ISPEZIONARE LA MACCHINA O EFFETTUARVI LAVORI DI MANUTENZIONE, SPEGNERE L’ALIMENTAZIONE, DISATTIVARE
L’IDRAULICA E ASSICURARSI CHE TUTTE LE PARTI MOBILI SIANO COMPLETAMENTE FERME.
AvverTeNzA
3UPERFICIE
3UPERFICIE
3UPERFICIE
3UPERFICIE

ƒ
Angoli di affilatura della lama della cippatrice
5.5 sOsTITuzIONe DeLLA CINGHIA DI
TrAsMIssIONe
Rimuovere la puleggia folle allentando i dispositivi di 1.
montaggio da 1/2" (vedere l'illustrazione sotto).
Estrarre la puleggia folle di rinvio della cinghia dal gruppo
2.
della leva di rinvio.
Rimuovere la cinghia di trasmissione dalle pulegge e
3.
smaltirla.
Installare la nuova cinghia sulle pulegge e abbassare la
4.
puleggia folle di rinvio della cinghia.
Reinstallare la puleggia folle di rinvio della cinghia nel
5.
gruppo della leva di rinvio utilizzando i dispositivi da 1/2".
Serrare il bullone alla corretta coppia di serraggio.
Prima dell'avvio verificare la tensione della cinghia di
6.
trasmissione. Se necessario, regolare la tensione della
molla.
È necessario controllare l'allineamento delle pulegge se
le cinghie di trasmissione mostrano un'insolita usura. Per
controllare l'allineamento, affiancare un bordo dritto alle
pulegge del motore e del rotore. Se necessario, regolare
la puleggia inferiore (motore) per allinearle.
NOTA

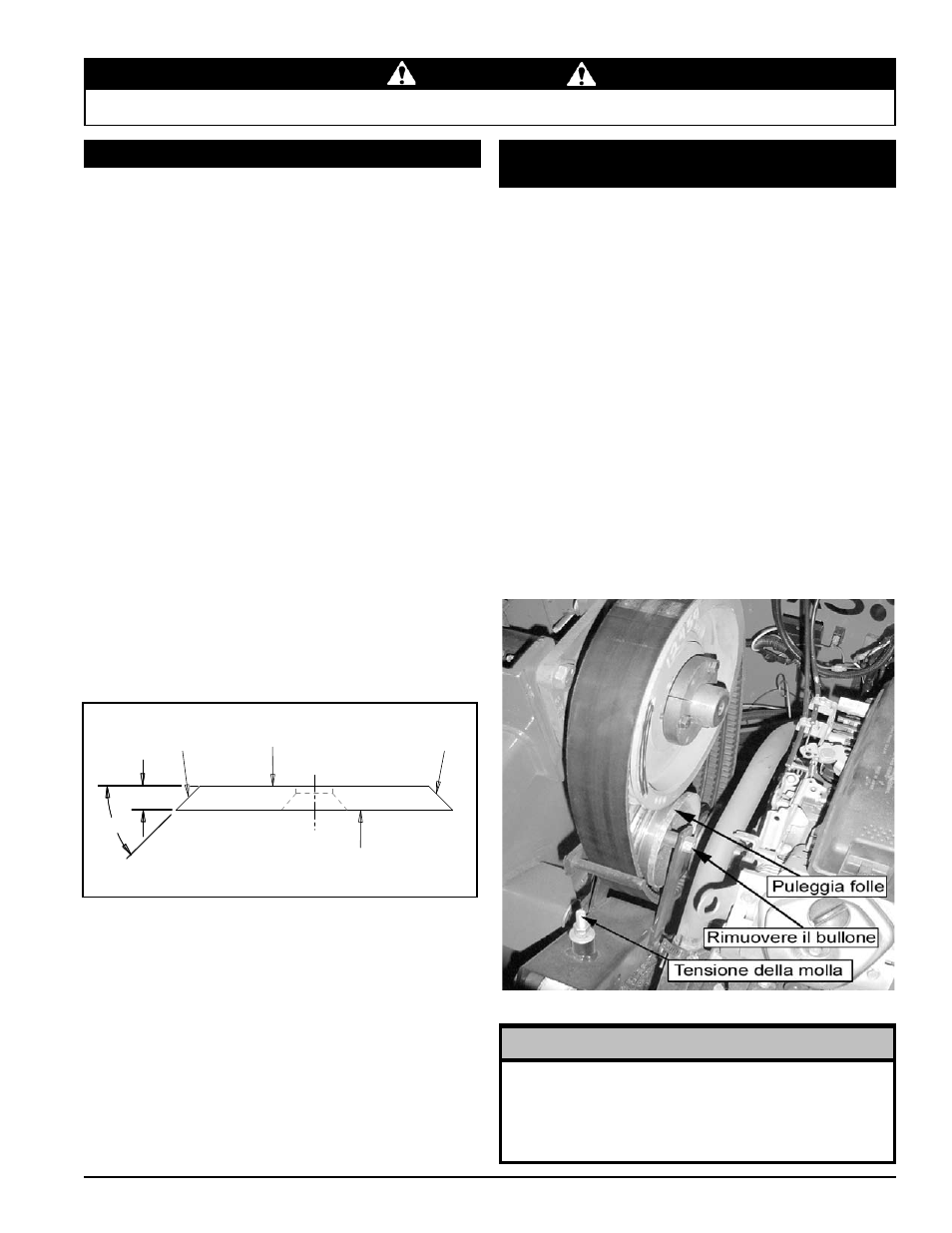

Svitare il bullone per rimuovere la puleggia folle
5.4 COMe AffILAre Le LAMe
Le lame possono essere affilate su una rettificatrice da
banco o da un professionista.
Non affilare né molare mai le superfici di montaggio delle 1.
lame. Ciò provoca l’arrotolamento del bordo e danni alla
lama, con conseguenti prestazioni insoddisfacenti di
cippatura.
Rettificare nuovamente il bordo angolato delle lame
2.
di cippatura a 45 gradi (Figura 5.2). Accertarsi che
sia utilizzato qualche tipo di accessorio per tenere
correttamente la lama all’angolo corretto.
Quando si esegue la rettifica prestare attenzione a
3.
che la lama non si surriscaldi e non cambi colore. Ciò
rimuove le proprietà di trattamento al calore.
Utilizzare tempi di rettifica brevi e raffreddare con acqua
4.
o qualche tipo di refrigerante liquido.
Rimuovere una quantità uguale da ciascuna lama per
5.
mantenere il bilanciamento del rotore.
Piccole imperfezioni quali intaccature e sbavature sul
6.
lato piatto della lama non influenzano le prestazioni di
cippatura della macchina.
Per lame che siano state affilate ripetutamente,
7.
accertarsi che la superficie affilata si estenda oltre
l’apertura della scanalatura di cippatura. Se non si
estende oltre l’apertura, le lame vanno sostituite.
Controllare lo stato della cinghia di trasmissione ogni anno
o ogni 25 ore di funzionamento, a seconda del limite che si
raggiunge prima. Se la cinghia è incrinata, usurata, sfilacciata
o allentata, sostituirla. Sostituire la cinghia esclusivamente
con una cinghia originale di tipo a fascia multistrato. Non
usare cinghie a singolo strato.
Per sostituire la cinghia:
