14 CIPPATRICE DA 15 CM
FUNZIONAMENTO
4.6 CONTrOLLer DeLL'ALIMeNTAzIONe
DeLLA CIppATrICe
La cippatrice è dotata di un controller dell'alimentazione
idraulica a relè intelligente (Smart Relay) posizionato al
di sotto del pannello di controllo. Il controller monitora il
rapporto giri/min. del rotore della cippatrice e regola il rullo
di avanzamento.
quando il rapporto giri/min. della cippatrice scende
al di sotto dell'intervallo preimpostato il rullo di
avanzamento viene automaticamente arrestato per
consentire alla cippatrice di elaborare il materiale
accumulato. Sullo schermo compare "Forward Feed
Stopped" (Trascinamento in avanti arrestato).
quando il rapporto giri/min. torna ad un livello soddisfacente
il rullo di avanzamento viene automaticamente riattivato.
Sullo schermo compare "Forward Feed Stopped"
(Trascinamento in avanti arrestato).
quando la pressione idraulica è troppo alta, (se il
rullo di avanzamento è ostruito) il controller inverte
momentaneamente la direzione di spostamento del rullo
di avanzamento per tentare la rimozione del materiale non
sminuzzato. Sullo schermo compare "Try again feature
activated" (Attivata funzione riprova). Quindi, il controller
attiva lo spostamento in avanti del rullo e riprova ad
alimentare il materiale nella cippatrice.
se questo ciclo continua, l'ostruzione deve essere rimossa
manualmente oppure il materiale da sminuzzare deve
essere rimosso, tagliato e/o riposizionato.
Il controller visualizzerà i seguenti messaggi di
assistenza:
"Change/Service blades" (Cambiare/revisionare le •
lame) ogni 15 ore,
"Change engine oil" (Cambiare l'olio del motore) ogni •
100 ore.
Il controller viene fornito preprogrammato in fabbrica. Se si
verificano dei malfunzionamenti e sullo schermo compare
la scritta "No Program Available" (Nessun programma
disponibile) contattare il rivenditore. Il controller impedirà
alla cippatrice di funzionare se non è stato correttamente
programmato.
RELÈ INTELLIGENTE IDEC
(IDEC SMARTRELAY)
NOTA
Il sensore dei giri/min. presente sul rotore deve lampeggiare
altrimenti il controller non funzionerà. Il gioco tra il sensore e il
bullone deve essere compreso tra 1/32" e 3/32". Sono presenti due
sensori anche nella scatola di controllo del rullo di avanzamento.
Questi sensori devono avere una distanza di 2 mm (5/64)".
4.7 bArrA DI CONTrOLLO DeL ruLLO DI
AvANzAMeNTO
La barra di controllo del rullo di avanzamento viene
utilizzata per controllare manualmente la direzione di
rotazione del rullo di avanzamento.
Spostare la barra del rullo di avanzamento in AVANTI •
(FORWARD (F)) quando si desidera inserire il materiale
nella cippatrice.
Spostare la barra del rullo di avanzamento INDIETRO
•
(REVERSE (R)) quando si desidera che la cippatrice
espella il materiale dal canale convogliatore (quando il
materiale si inceppa).
Spostare la barra del rullo di avanzamento su STOP per
•
arrestare la rotazione del rullo di avanzamento.
In caso di emergenza spingere la barra di sicurezza
(solo modelli europei) e il trascinamento in avanti si arresta.
Premere il pulsante di ripristino/comando prioritario per
ripristinare il trascinamento in avanti.
R
INDIETRO
R F
AVANTI
INDIETRO
SUPERIORE
0ULSANTE
RIPRISTINOCOMANDO
PRIORITARIO
DISPONIBILE
)NDICATORE
DELLA
SICUREZZA
DISPONIBILE
2ULLO
"ARRA
"ARRA
SICUREZZA
DISPONIBILE

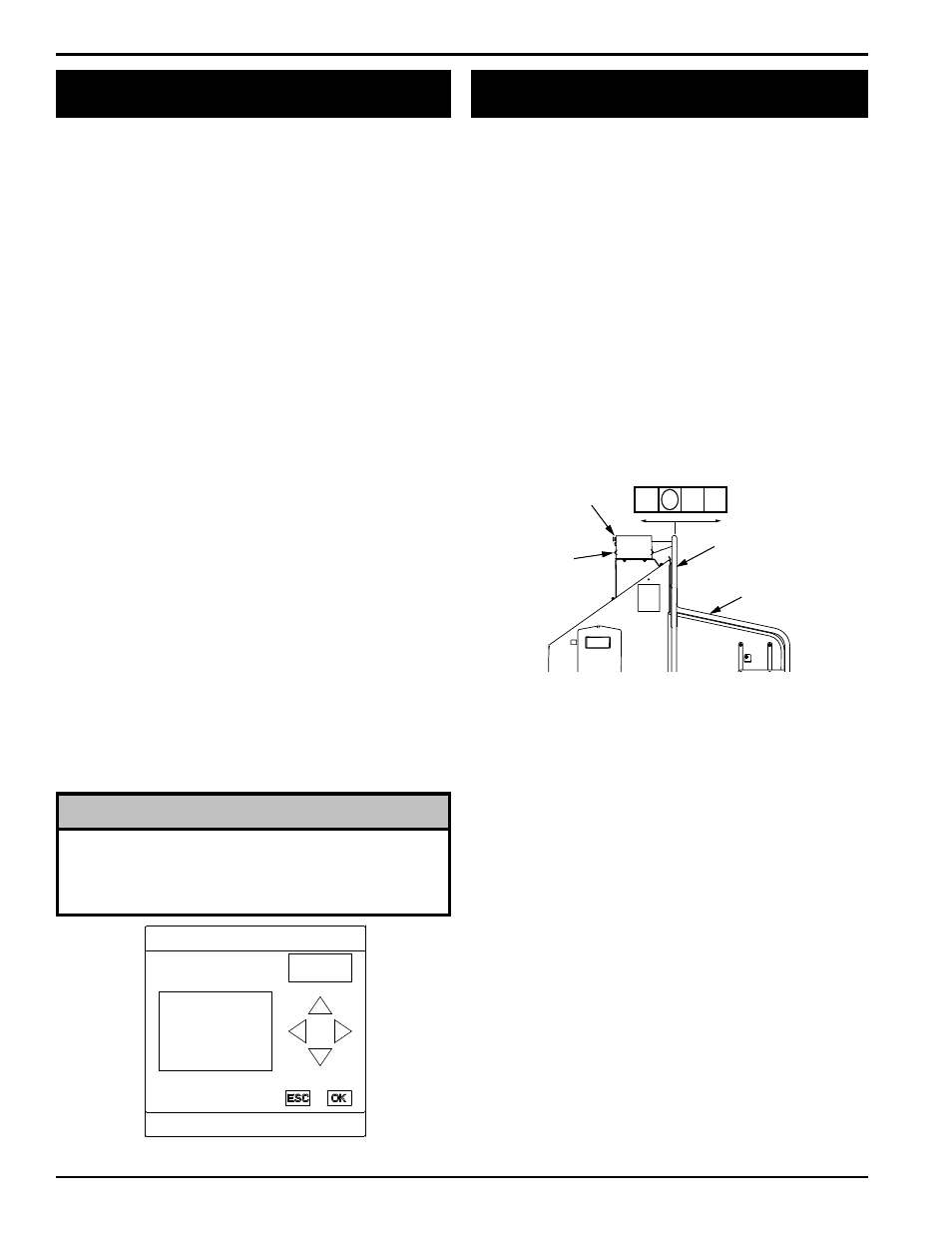

Fig. 4.2 Controller dell'alimentazione a relè intelligente (Smart Relay)
Fig. 4.3 Barra di controllo del rullo di avanzamento
