CIPPATRICE DA 10 CM 17
IT
ALIANO
ASSISTENZA E MANUTENZIONE
AVVerTeNzA
PrImA DI ESEGUIrE LAvOrI DI ISPEZIONE O mANUtENZIONE A QUALSIASI PArtE DELLA mACCHINA, SPEGNErE LA
FONtE DI ALImENtAZIONE E ASSICUrArSI CHE tUttE LE PArtI mOBILI SIANO COmPLEtAmENtE FErmE.

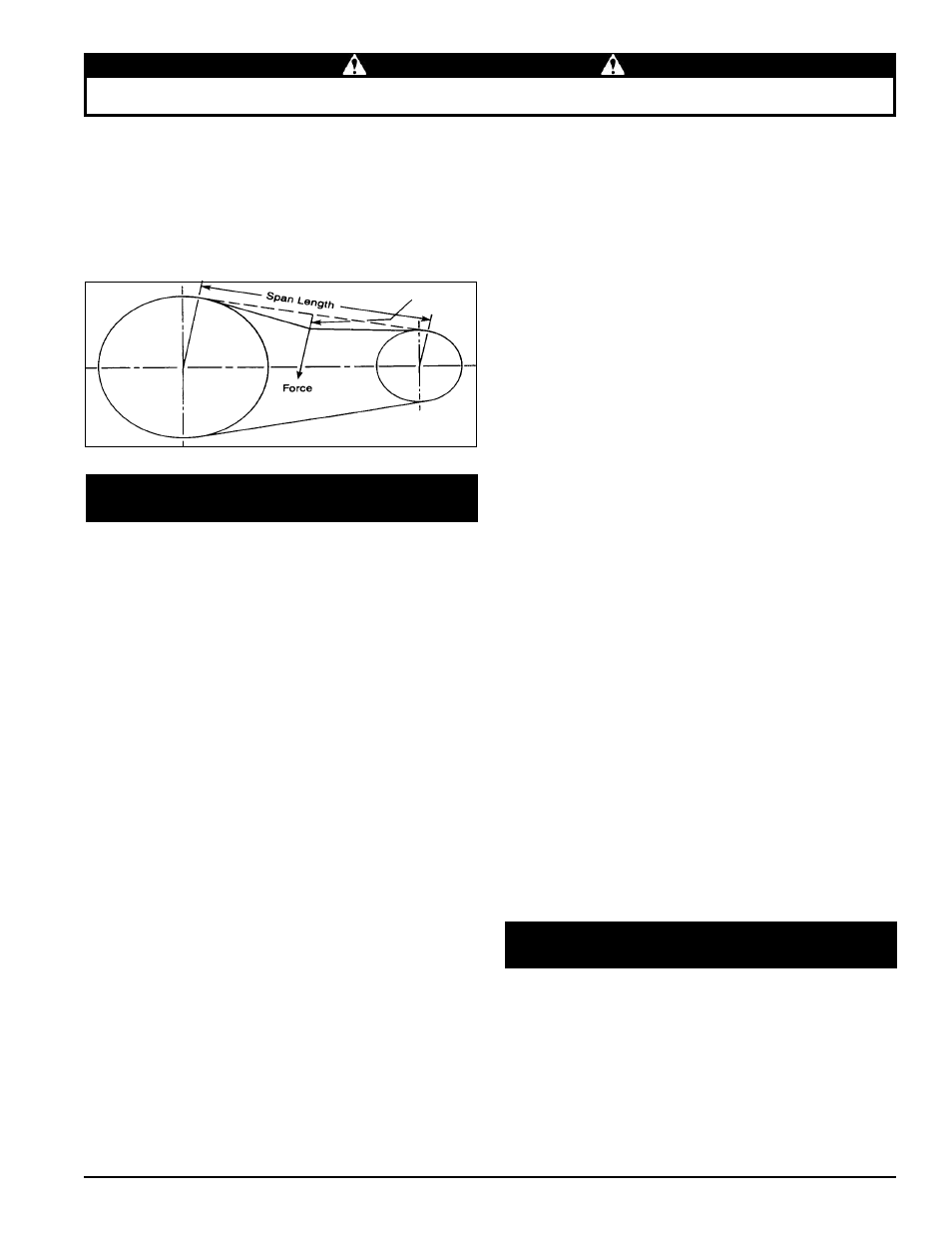

Figura 5.6, Tensione della cinghia
5.7 sOsTITUzIONe deI CUsCINeTTI
deL rOTOre
5.7.1 sOsTITUzIONe deI CUsCINeTTI deL MOdeLLO
A MOTOre
rimuovere il bullone di ritenuta da 9 mm che sostiene 1.
il coperchio di accesso sul gruppo del telaio principale.
Inclinare la copertura aperta per consentire l'accesso al
rotore.
rimuovere la protezione della cinghia grande.
2.
Premere il pedale di inserimento della cinghia, allentare i 3.
bulloni del motore e fare scivolare il motore per allentare
la tensione della cinghia. Quindi rimuovere la cinghia di
trasmissione dalle pulegge. Utilizzando i bulloni di tenuta
dalle boccole, rimuovere le boccole e le pulegge dall'albero
del rotore.
rimuovere i due bulloni da 13 mm su ciascun cuscinetto del
4.
rotore e rimuovere il perno a rullo dall'albero del rotore.
Utilizzando un argano di sollevamento o un dispositivo di
5.
sollevamento, estrarre completamente il gruppo rotore dal
telaio. Il gruppo rotore completo pesa 64 kg.
Una volta estratto il gruppo rotore dal telaio, rimuovere
6.
entrambi i cuscinetti e collocare quelli nuovi sull'albero.
Ricollocare il perno a rullo.
7.
Utilizzare l'argano di sollevamento o il dispositivo di 8.
sollevamento per riposizionare il gruppo rotore completo
nel telaio della cippatrice.
Far scorrere indietro il rotore finché il perno a rullo non è
9.
serrato contro il cuscinetto anteriore. Bloccare il cuscinetto
anteriore e installare i bulloni da 13 mm su ogni cuscinetto
per serrarli al telaio. Serrare i bulloni a 100,02 Nm. Bloccare
il cuscinetto posteriore. Controllare e regolare l'incudine di
cippatura se necessario.
Far scorrere la boccola sopra l'albero con la flangia contro
10.
il cuscinetto e bloccare la boccola sull'albero. Fissare la
puleggia grande alla boccola. riposizionare le cinghie di
trasmissione sulle pulegge, fare scivolare nuovamente
il motore in posizione e serrare nuovamente i bulloni.
Controllare l'allineamento delle pulegge e la tensione della
cinghia. Regolare se necessario.
riposizionare la protezione della cinghia e ripristinare il 11.
funzionamento.
Avviare il motore, inserire la cinghia di trasmissione e
12.
provare l'unità. regolare le pulegge e la tensione della
cinghia se necessario.
5.7.2 sOsTITUzIONe deI CUsCINeTTI deL MOdeLLO
pTO
rimuovere il bullone di ritenuta da 9 mm che sostiene 1.
il coperchio di accesso sul gruppo del telaio principale.
Inclinare la copertura aperta per consentire l'accesso al
rotore.
rimuovere la protezione della cinghia grande.
2.
Rimuovere la puleggia folle e le cinghie di trasmissione. 3.
Utilizzando i bulloni di tenuta dalla boccola, rimuovere
la boccola, il distanziatore e la puleggia dall'albero del
rotore.
rimuovere i due bulloni da 13 mm su ciascun cuscinetto del
4.
rotore e rimuovere il perno a rullo dall'albero del rotore.
Utilizzando un argano di sollevamento o un dispositivo di
5.
sollevamento, estrarre completamente il gruppo rotore dal
telaio. Il gruppo rotore completo pesa 64 kg.
Una volta estratto il gruppo rotore dal telaio, rimuovere
6.
entrambi i cuscinetti e collocare quelli nuovi sull'albero.
Ricollocare il perno a rullo.
7.
Utilizzare l'argano di sollevamento o il dispositivo di 8.
sollevamento per riposizionare il gruppo rotore completo
nel telaio della cippatrice.
Far scorrere indietro il rotore finché il perno a rullo non è
9.
serrato contro il cuscinetto anteriore. Bloccare il cuscinetto
anteriore e installare i bulloni da 13 mm su ogni cuscinetto
per serrarli al telaio. Serrare i bulloni a 100,02 Nm.
Controllare e regolare l'incudine di cippatura se necessario.
Bloccare il cuscinetto posteriore.
Far scorrere il distanziatore e la boccola sopra l'albero con la
10.
flangia contro il cuscinetto e bloccare la boccola sull'albero.
Fissare la puleggia del rotore alla boccola. riposizionare
le cinghie di trasmissione e reinstallare la puleggia di folle.
Controllare l'allineamento delle pulegge e la tensione della
cinghia. Regolare se necessario.
riposizionare la protezione della cinghia e ripristinare il
11.
funzionamento.
Avviare il motore del trattore e innestare la frizione della
12.
trasmissione della PtO (vedere il manuale utente del
trattore). Aumentare la velocità del motore alla posizione
dei giri/min nominali della PtO. Provare l'unità; regolare
nuovamente le pulegge se necessario.
Controllare la tensione della cinghia e regolare se necessario. 6.
La deflessione della cinghia al centro della cinghia dovrà
essere di 1,1 cm quando un carico di 9 kg è collocato contro
di essa (vedere Figura 5.6).
reinstallare la protezione della cinghia.
7.
Avviare il motore del trattore e innestare la frizione della 8.
trasmissione della PtO (vedere il manuale utente del trattore).
Aumentare la velocità del motore ai giri/min nominali della
PtO. Provare l'unità e regolare le pulegge se necessario.
5.8 LIBerAzIONe dI UN rOTOre
INTAsATO
1. Spegnere la sorgente di alimentazione e consentire a tutte
le parti mobili di arrestarsi completamente.
2. rimuovere il bullone di ritenuta che sostiene il coperchio
di accesso sul gruppo del telaio principale e sollevare il
coperchio di accesso.
3. pulire i detriti accumulatisi nel rotore della cippatrice. Ruotare
con le mani il rotore per verificare che sia libero di ruotare.
4. Chiudere la copertura di accesso del rotore e riposizionare
il bullone.
5. avviare il motore e inserire la cinghia di trasmissione per
riprendere il funzionamento.
7/16" Deflection
