CIPPATRICE DA 10 CM 9
IT
ALIANO
MONTAGGIO
2.10.1 CONTrOLLO deLLA LUNGHezzA deLLA LINeA
dI TrAsMIssIONe deLLA pTO
Collegare la cippatrice al trattore mediante un 1.
treppiede.
Verificare che la linea di trasmissione della pto fornita con
2.
la macchina sia della lunghezza appropriata per il trattore.
regolare l'altezza della cippatrice verso l'alto e verso il
basso e misurare la distanza più breve e più lunga tra
l'albero del rotore della cippatrice e la PtO del trattore.
La linea di trasmissione della pto ha
3. un'estensione
massima di 62,20 cm con una sovrapposizione di 16,33
cm. Se la distanza più lunga è superiore a 62,20 cm,
contattare il rivenditore per una linea di trasmissione
più lunga.
La linea di trasmissione della pto ha
4. una compressione
minima di 45,97 cm. Se la distanza più breve è inferiore
a questo valore, tagliare la linea di trasmissione per
adattarla come indicato nella sezione 2.10.2.
2.10.2 rIdUzIONe deLLA LINeA dI TrAsMIssIONe
deLLA pTO
Dividere la linea di trasmissione in due pezzi. Collegare 1.
un'estremità alla PtO del trattore e l'altra all'albero del
rotore della cippatrice. Allineare le due metà in posizione
parallela l'una a l'altra.
misurare la distanza dall'estremità di un tubo della linea
2.
di trasmissione al fondo dello schermo all'estremità
dell'altra metà della linea di trasmissione (dimensione
A nella Fig. 2.6). misurare e contrassegnare il tubo
della linea di trasmissione verso l'interno di 4,0 cm dalla
dimensione a.
tagliare il tubo dello schermo nella posizione 3.
contrassegnata.
2.10 COLLeGAMeNTO deLLA LINeA
dI TrAsMIssIONe deLLA pTO

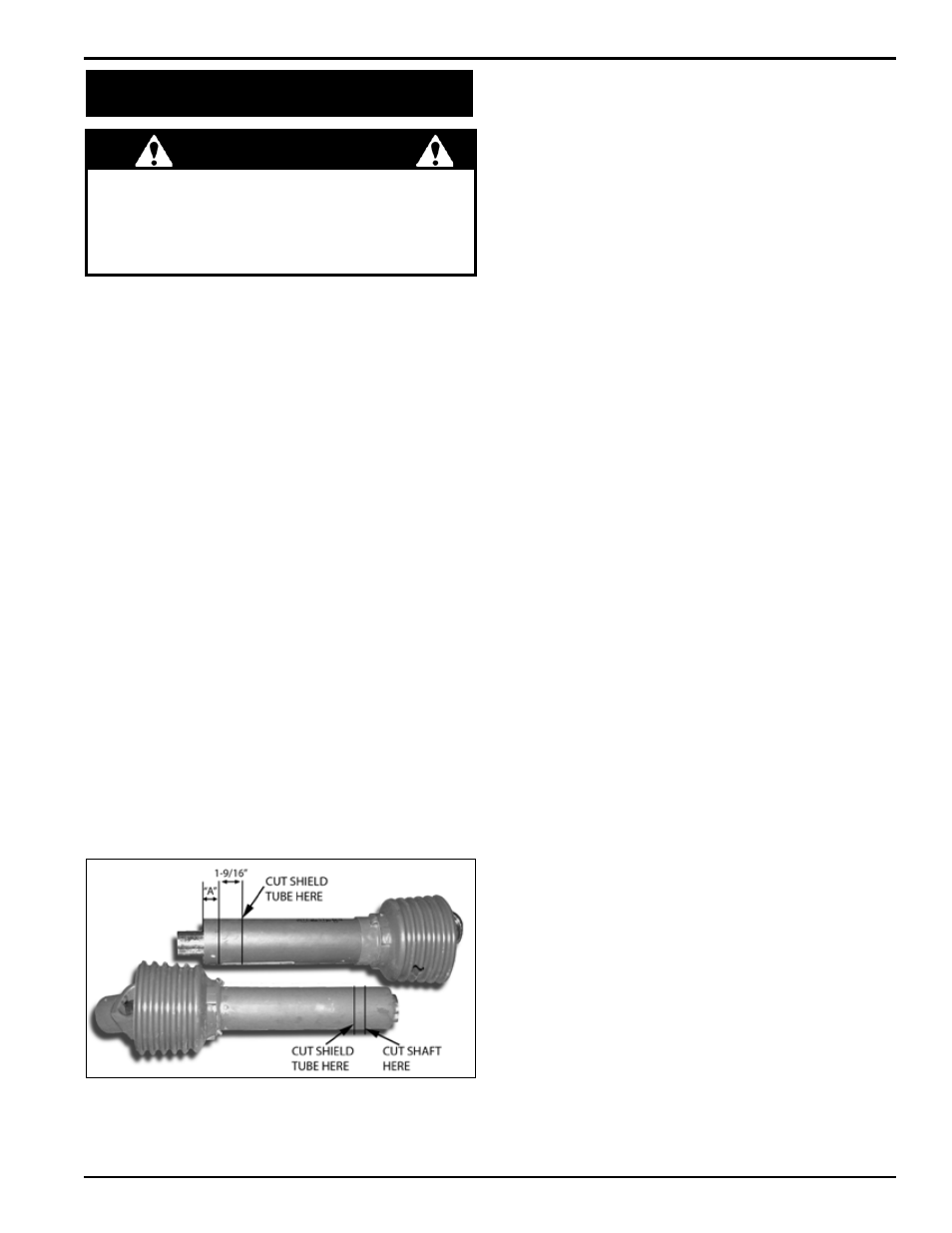

Figura 2.6 Accorciamento della linea di trasmissione se
è troppo lunga
Utilizzando il pezzo tagliato del tubo dello schermo come 4.
misura, posizionare il pezzo tagliato contro l'estremità
dell'albero. Contrassegnare e tagliare l'albero.
Utilizzando il pezzo tagliato del tubo dello schermo come
5.
misura, contrassegnare e tagliare il tubo sull'altra metà
della linea di trasmissione e poi tagliare l'albero.
Limare entrambe le estremità dell'albero e riposizionare
6.
contemporaneamente le due metà.
2.10.3 COLLeGAMeNTO deLLA LINeA dI TrAsMIssIONe
deLLA pTO
Una volta verificata la corretta lunghezza della linea di 1.
trasmissione del trattore, collegarla all'albero del rotore
della cippatrice utilizzando il perno e le due viti di arresto
presenti nel kit dell'utente.
Collegare l'estremità opposta dell'albero della PtO al
2.
trattore.
IMpOrTANTe
Il trattore deve essere dotato di un • albero della pTO
standard da 540 giri/min.
Se il trattore è dotato di una frizione della PtO elettrica,
•
consultare il proprio rivenditore per informazioni sulle
corrette procedure di funzionamento.
