Echo Bear Cat CH4614 - Manuale (Pagina 10)

CIPPATRICE DA 10 CM 6
Sezione
MONTAGGIO 2
2.1 COLLeGAMeNTO deLL'AssALe deL
rIMOrCHIO (sOLO MOdeLLO A MOTOre)
rimuovere la cippatrice dalla cassa da imballaggio e 1.
collocarla su una superficie piana.
Sollevare il traino di alcuni centimetri da terra con un
2.
argano o con un cric. Accertarsi che la cippatrice sia ben
sostenuta.
Posizionare i parafanghi sull'assale e serrarli con otto
3.
bulloni da 9,5 cm x 3,2 cm e dadi autobloccanti (Figura
2.1). Serrare a 46,63 Nm.
Allineare l'assale con le mensole di montaggio sui lati
4.
del rimorchio della cippatrice. Fissare con quattro bulloni
da 13 mm x 3,2 cm, rondelle e dadi a blocco centrale.
Serrare a 100,02 Nm.
Fermare una ruota su un mozzo e allineare i fori dell’aletta 1.
della ruota con i fori della sporgenza del mozzo.
Infilare i bulloni ad alette nei fori e serrare fino a 100,02
2.
nm. Quando si fissano le alette seguire uno schema a
stella.
Ripetere il procedimento per la ruota rimanente.
3.
Fissare l'attacco regolabile al canale dell'attacco sul fondo 1.
del rimorchio con tre bulloni 9 mm x 8,9 cm, rondelle e
dadi autobloccanti (compresi nel kit dell'utente).
Fissare le due catene di sicurezza al polo dell'attacco con
2.
un bullone esagonale da 9 mm x 8,9 cm, due rondelle e
un dado autobloccante come mostrato in Figura 2.2.
Fare scivolare l'accoppiatore a sfera da 50 mm sul polo
3.
dell'attacco. Fissare l'accoppiatore al polo con due bulloni
esagonali da 13 mm x 7,6 cm e dadi a blocco centrale.
Fissare il supporto del cric al polo dell'attacco con un
4.
perno a scatto.
Serrare i bulloni da 13 mm a 100,02 Nm e i bulloni da 9
5.
mm a 46,67 Nm.
FENDER
3/8” x
1-1/4” BOLT
AXLE
MOUNTING
BRACKET
3/8”
NUT
1/2” CENTERLOCK
NUT
1/2” x 1-1/4”
BOLT
1/2”
WASHER
1/2” x 3”
BOLTS
1/2” CENTER-
LOCK NUTS
SAFETY
CHAIN
JACK
STAND
SNAP
PIN
3/8” x 3-1/2”
BOLT HITCH POLE
WELDMENT
3/8”
WASHER
3/8”
NYLOCK
NUT
COUPLER

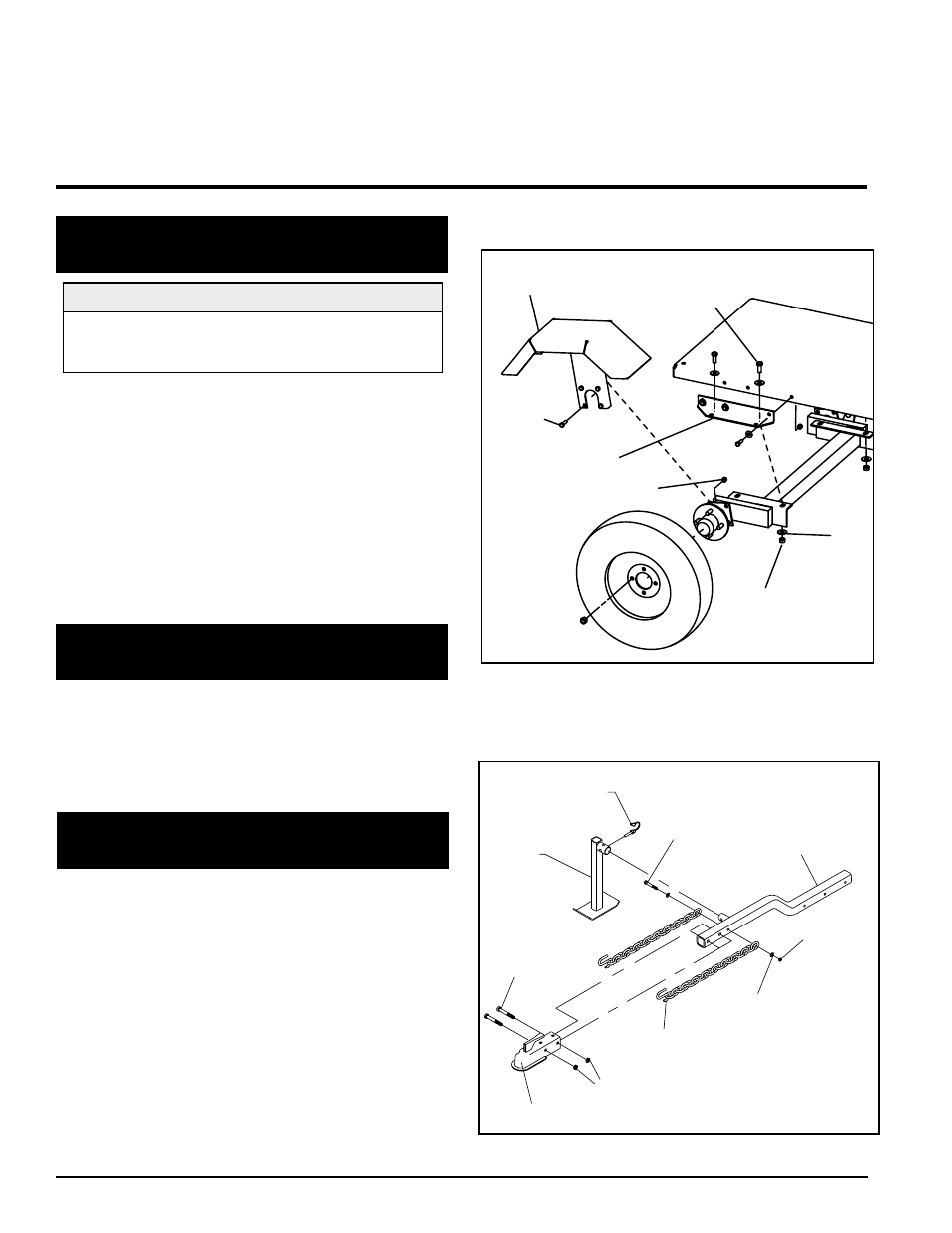

Figura 2.2, Gruppo di attacco del rimorchio
Figura 2.1, Collegamento dell'assale del rimorchio
NOTA
I gruppi dell'assale, delle ruote e dell'attacco per alcuni
modelli sono forniti dal distributore e potrebbero variare
rispetto alle illustrazioni mostrate in questo manuale.
2.2 COLLeGAMeNTO deLLe rUOTe deL
rIMOrCHIO (sOLO MOdeLLO A MOTOre)
2.3 COLLeGAMeNTO deLL'ATTACCO deL
rIMOrCHIO (sOLO MOdeLLO A MOTOre)
