20 CIPPATRICE DA 15 CM
ASSISTENZA E MANUTENZIONE
PRIMA DI ISPEZIONARE LA MACCHINA O EFFETTUARVI LAVORI DI MANUTENZIONE, SPEGNERE L’ALIMENTAZIONE, DISATTIVARE
L’IDRAULICA E ASSICURARSI CHE TUTTE LE PARTI MOBILI SIANO COMPLETAMENTE FERME.
AvverTeNzA
CH611DH deflessione di 11,1 mm per un carico di 9 Kg
5.10 sOsTITuzIONe DeLLA CINGHIA DI TrAsMIssIONe
Controllare lo stato della cinghia di trasmissione ogni anno
o ogni 25 ore di funzionamento, a seconda del limite che si
raggiunge prima. Se la cinghia è incrinata, usurata, sfilacciata
o allentata, sostituirla. Sostituire la cinghia esclusivamente
con una cinghia originale di tipo a fascia multistrato. Non
usare cinghie a singolo strato.

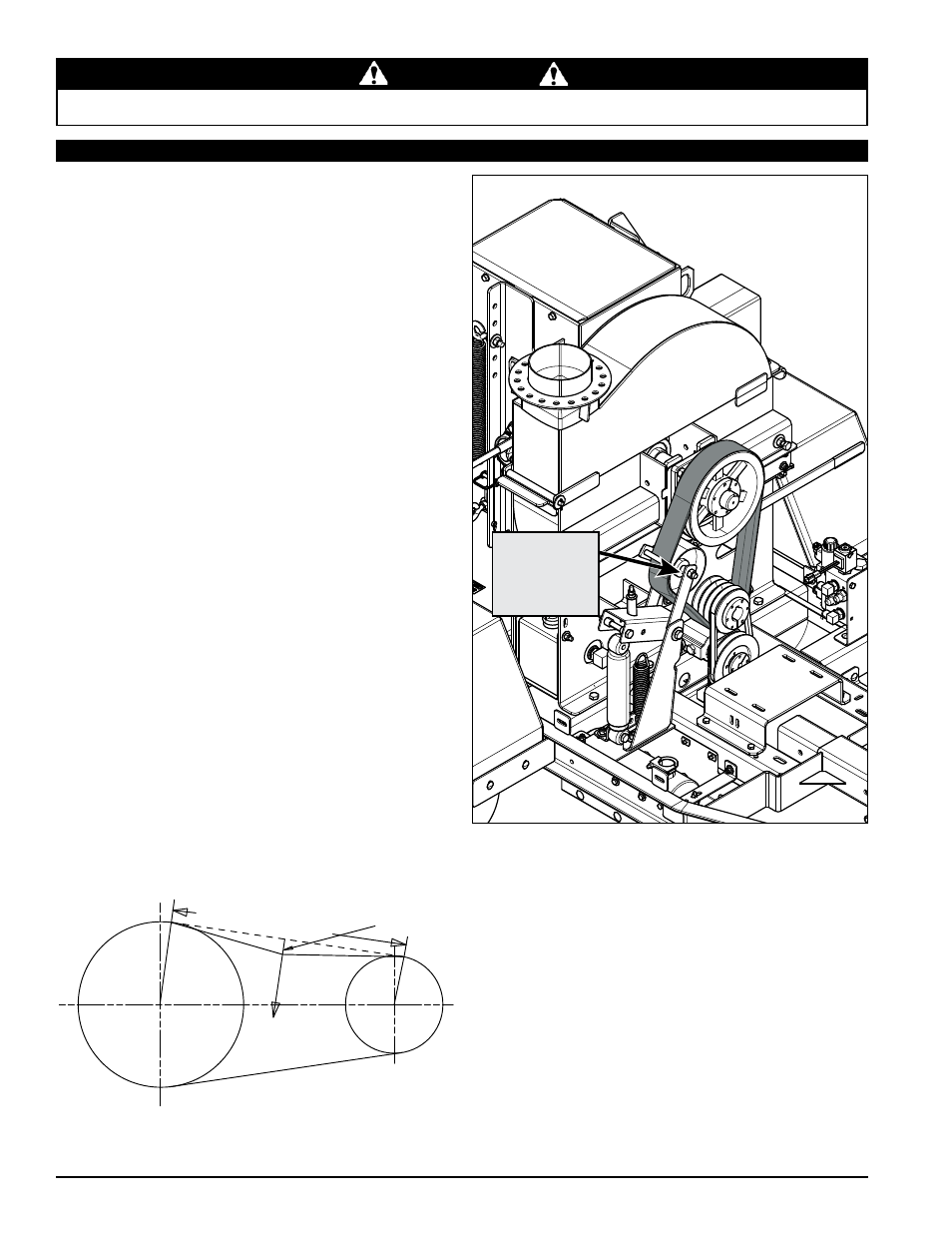

Per sostituire la cinghia:
BULLONE DI
FISSAGGIO
PULEGGIA
FOLLE
Sollevare il cofano del motore. 1.
Rimuovere la puleggia folle allentando il bullone di 2.
fissaggio da 1/2 pollice.
Sollevare la puleggia folle dal braccio folle saldato.
3.
Rimuovere la cinghia di trasmissione dalle pulegge e 4.
gettarla via.
Controllare se le pulegge sono usurate. Sostituirle
5.
se sono incrinate o usurate in modo tale che l’area di
contatto con la cinghia non è liscia e piatta.
Inserire una cinghia nuova sulle pulegge e abbassare la
6.
puleggia folle.
Reinserire la puleggia folle sul braccio folle saldato e
7.
fissarla mediante il bullone da 1/2 pollice, serrandolo alla
giusta coppia.
Controllare l’allineamento della puleggia collocando
8.
un righello sulla superficie di entrambe le pulegge. Se
necessario, regolare la puleggia inferiore (motore) per
far sì che siano allineate.
Controllare la tensione della cinghia e regolarla se
9.
necessario. La deflessione della cinghia nel punto
centrale deve essere pari a 11,1 mm con carico di 9 kg
contro la cinghia stessa (vedere il diagramma in basso).
Se necessario, regolare la tensione della molla.
Chiudere il cofano del motore.
10.
LUNGHEZZA
TRATTO
DEFLESSIONE
1,1 CM
FORZA
9 KG
