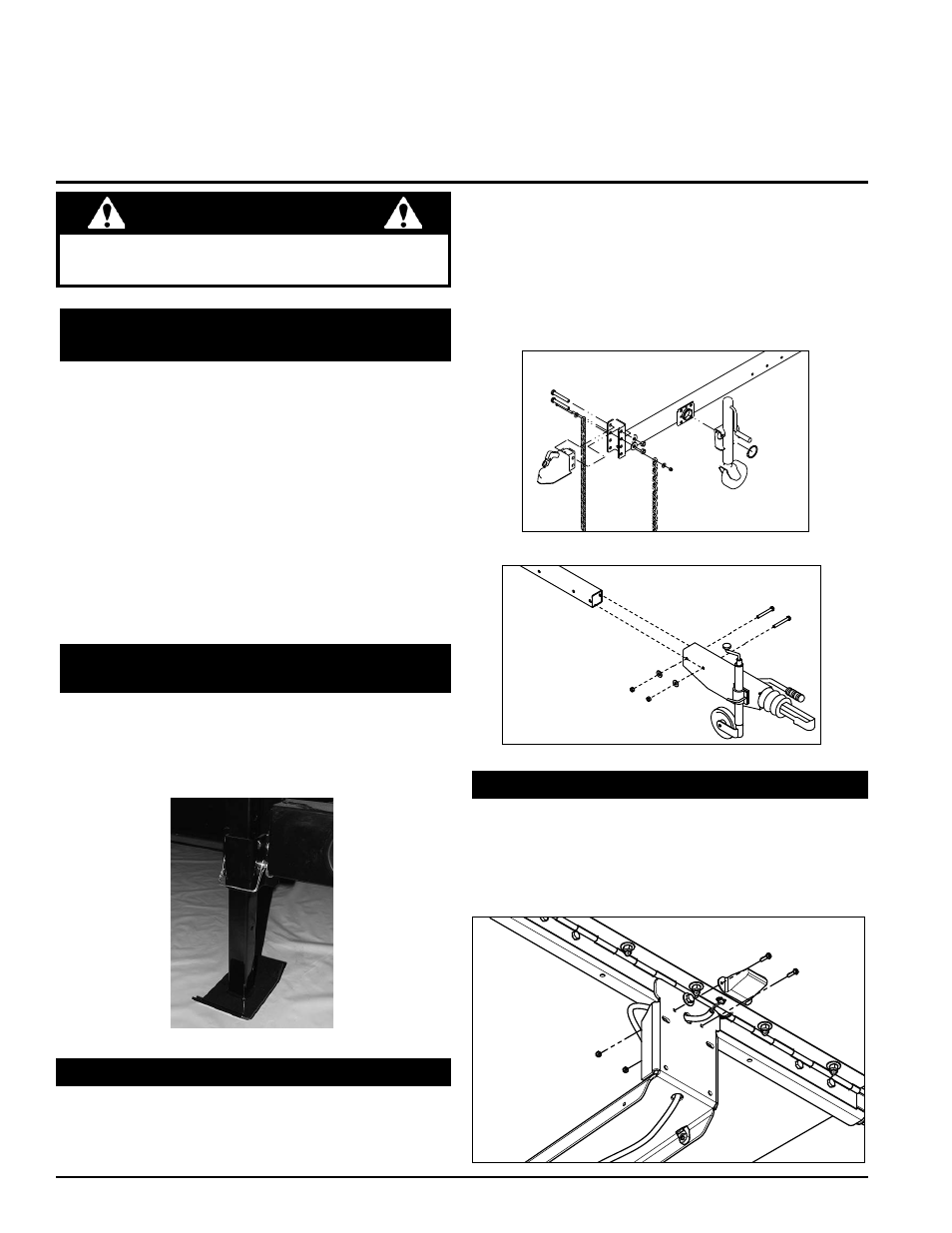

6 CIPPATRICE DA 15 CM
AsseMbLAGGIO
Sezione
2.1 fIssAGGIO DeLLe ruOTe DeL
rIMOrCHIO
2.3 fIssAGGIO DeLL’ATTACCO DI TrAINO
Se necessario.
Estrarre la sminuzzatrice dalla cassa da imballaggio. 1.
Collocare l’unità su una superficie piana prima di
provare a montarla. Vedere la tabella di coppia sul
retro del manuale per fissare le coppie di bulloni e viti.
Sollevare il traino di alcuni centimetri da terra con un
2.
paranco o con un cric. Appoggiare la sminuzzatrice in
modo appropriato.
Sollevare una ruota ad un mozzo ed allineare i buchi
3.
dell’aletta della ruota con i bulloni dell’aletta del mozzo.
Infilare le alette (trovate nel kit dei pezzi) nei bulloni
e fissare le alette al 10,2 m-kg. Quando si fissano le
alette seguire un dispositivo a stella. Ripetere questo
procedimento per l’altra ruota.
Se necessario.
Fissare l'attacco a sfera all’attacco saldato utilizzando 1.
i bulloni forniti da 13 mm x 10 cm, le rondelle da 13
mm e le alette da. Fissare la coppia adatta.
2
Forcella europea
Forcella nazionale
2.2 INsTALLAzIONe DeLLO
sTAbILIzzATOre pOsTerIOre
Lo stabilizzatore posteriore viene installato facendo
scorrere lo stabilizzatore nella guida di sostegno del
rimorchio sulla parte posteriore della struttura della
cippatrice. Lo stabilizzatore è fissato e regolato con la
spina a molla fornita.
Stabilizzatore posteriore e spina a molla
Se bulloni o dadi cadono nella macchina, assicurarsi
di rimuoverli prima di avviare la macchina.
AvverTeNzA Far scorrere l’attacco saldato nel rimorchio della 2.
sminuzzatrice, dietro ai fori di montaggio da 13 mm.
Collegare l’attacco saldato alla struttura utilizzando i
3.
due bulloni da 13 mm x 11,4 cm le rondelle da 13 mm
e le alette da 13 mm. Serrare alla coppia adatta.
Controllare per assicurarsi che il puntone del timone
4.
e le catene di sicurezza (esclusivamente nazionali)
siano installate correttamente.
(Solo modelli europei)
Fissare la luce della targa al supporto del canale
convogliatore, che si trova sotto il canale di avanzamento,
con due (2) dadi n. 10-24 e due (2) viti n. 10-24 x 1/2.
Inserire il cablaggio nella luce della targa.
2.4 fIssAre LA LuCe DeLLA TArGA
