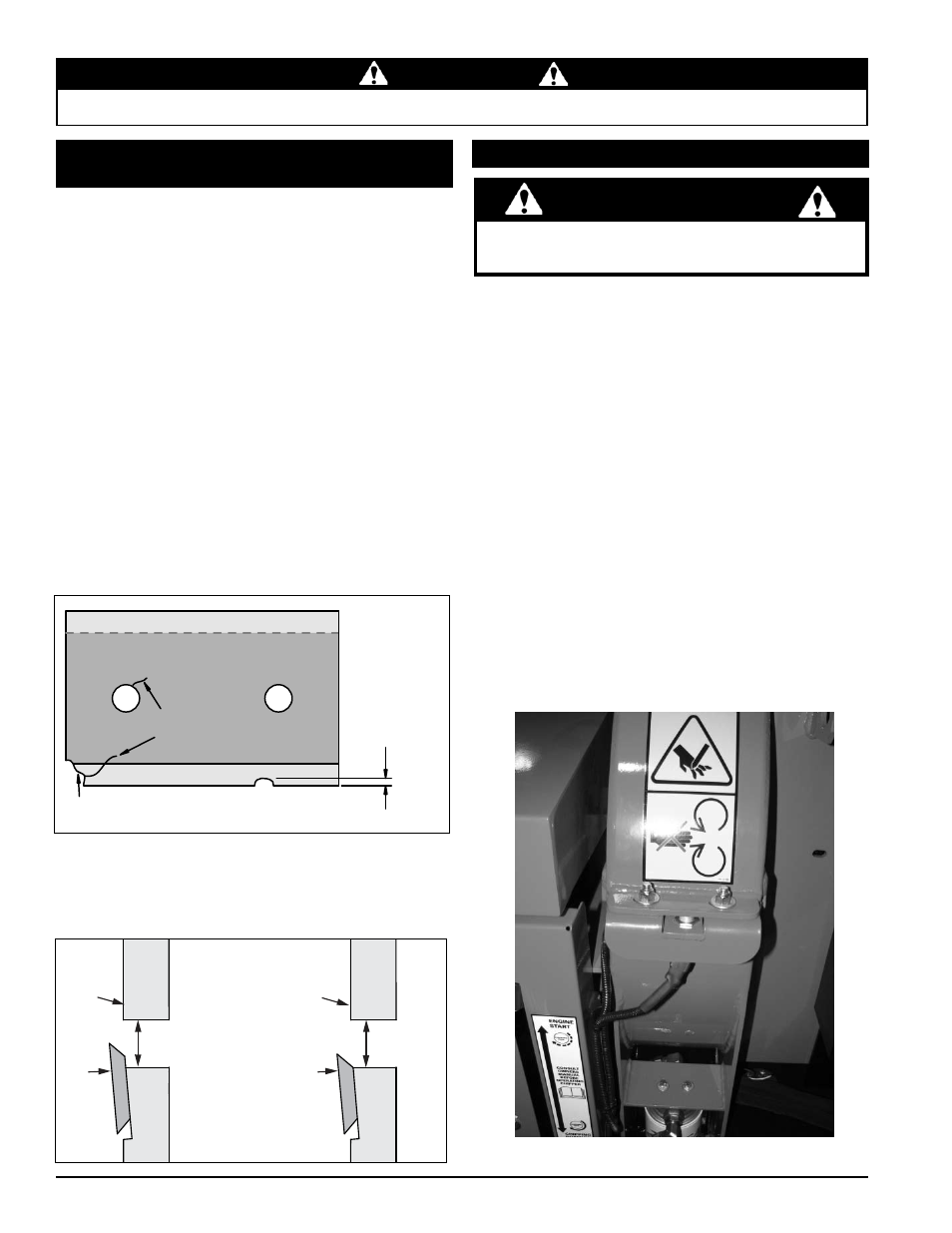

16 CIPPATRICE DA 15 CM
ASSISTENZA E MANUTENZIONE
PRIMA DI ISPEZIONARE LA MACCHINA O EFFETTUARVI LAVORI DI MANUTENZIONE, SPEGNERE L’ALIMENTAZIONE, DISATTIVARE
L’IDRAULICA E ASSICURARSI CHE TUTTE LE PARTI MOBILI SIANO COMPLETAMENTE FERME.
AvverTeNzA
5.2 MANuTeNzIONe DeLLA LAMA DeLLA
CIppATrICe
Bulloni di tenuta sulla copertura dell'accesso al telaio principale
Le lame della cippatrice potrebbero smussarsi, rendendo
difficile la cippatura e aggiungendo un ulteriore sforzo
alla macchina. CONTrOLLAre CHe Le LAMe sIANO
AffILATe OGNI 5-15 Ore DI LAvOrO e ArrOTArLe
se NeCessArIO.
La spia del controller lampeggerà con un codice giallo
ogni 15 ore come promemoria di controllare le lame della
cippatrice. Per ripristinare il controller, vedere la Sez. 6.
Le lame devono essere affilate se:
•
La macchina vibra notevolmente quando viene inserito del
materiale nella cippatrice.
• I rami di piccolo diametro non si autoalimentano.
• I trucioli vengono scaricati in modo non uniforme o
presentano code filiformi, soprattutto quando si cippano
rami verdi.
Prima di affilare le lame di cippatura, controllare eventuali
danni permanenti. Sostituire la lama se:
•
Ci sono incrinature, angoli rotti o tagli più grandi di 3
mm (vedere sotto).
INTACCATURA
SUPERIORE
A 0,3 cm
INCRINATURA
SUPERIORE
A 0,3 cm
ANGOLO
SPEZZATO
LAMA
NUOVA
SCANALATURA
DI CIPPATURA
SCANALATURA
DI CIPPATURA
DISCO DELLA
CIPPATRICE
DISCO DELLA
CIPPATRICE
LA LAMA È
TROPPO
CORTA, DEVE
ESSERE
SOSTITUITA
AvverTeNzA
Le lame di frantumazione sono taglienti! Prestare
attenzione lavorando sulla macchina per evitare lesioni.
5.3 sOsTITuzIONe DeLLe LAMe
Rimuovere i due bulloni di ritenuta da 9,5 mm sulla 1.
copertura dell'accesso.
Inclinare la copertura aperta per consentire l'accesso 2.
al rotore. Ruotare il rotore in modo che i bulloni di
serraggio della lama siano accessibili.
Rimuovere i due bulloni e rondelle che sostengono 3.
la lama sul disco. È possibile riutilizzare gli attrezzi.
Ripetere l’operazione per la lama restante.
Le lame hanno due fili ed è possibile capovolgerle una 4.
volta prima di affilarle.
Inserire la lama nuova o affilata sul rotore e fissarla con 5.
bulloni e rondelle. Serrare a 162 N•m.
• La base del bordo di taglio è consumata o deve essere
riaffilata in modo che non superi più l’incavo della cippatrice
(vedere sotto).
