CIPPATRICI PTO 10
Sezione
Tubo di scarico: 1. I materiali frammentati usciranno
attraverso questo tubo. È regolabile a 360 gradi. Il tubo
di scarico per il modello a scaglia fine non è regolabile.
È progettato per spargere i materiali sul terreno.
Copertura del cuscinetto dell'albero del rotore:
2.
Copre l'albero del rotore e il cuscinetto anteriore.
supporto del manuale:
3. consente di riporre in modo
adeguato il manuale dell'utente e il manuale delle parti.
Gambe:
4. Non spostare mai la macchina se il treppiede
non è sollevato e le gambe sono al suolo.
Canale convogliatore della cippatrice:
5. inserire i materiali
all'interno del canale convogliatore della cippatrice.
barra di sicurezza:
6. (Non disponibile su tutti i modelli).
Spingere la barra di sicurezza per arrestare il rullo di
avanzamento in caso di emergenza.
pulsante di ripristino/comando prioritario:
7. (Non
disponibile su tutti i modelli). Una volta attivata la
barra di sicurezza, la luce rossa si accenderà e il rullo
di avanzamento si arresterà. Premere il tasto per
resettare/annullare per recuperare l’alimentazione in
avanti. Dopo l'avvio, la spia della barra di sicurezza
sarà accesa e sarà necessario ripristinarla prima di
azionare il rullo di avanzamento.
Copertura dell'accesso al rotore:
8. Si inclina per
fornire accesso alle lame.
FuNzIONI e COMANdI
Martinetto di sollevamento del rullo di avanzamento: 9.
Utilizzare il martinetto per sollevare il rullo di avanzamento
per eseguire lavori d'ispezione o manutenzione sulla
macchina. Fissare il rullo di avanzamento in posizione
sollevata mediante il perno a scatto.
serbatoio del fluido idraulico:
10. Verificare il livello del
fluido ogni volta che la macchina viene utilizzata.
schermo della cinghia di trasmissione:
11. rimuovere lo
schermo per ispezionare la cinghia di trasmissione.
Collegamento a tre punti:
12. Consente di collegare la
cippatrice all'attacco a tre punti del trattore.
Linea di trasmissione della pTO:
13. consente di
collegare la cippatrice all’albero della PTO del trattore.
spia del controller:
14. Quando la spia lampeggia in
verde, aumentare i giri/min. Il rullo di avanzamento
può essere spostato in avanti quando la spia del
controller è costantemente verde. Vedere la Sezione
6 per maggiori informazioni.
blocco e perno del disco:
15. utilizzare il blocco per
bloccare il disco della cippatrice in posizione durante
gli interventi di manutenzione. Vedere Sezione 5.2.
barra di controllo del rullo di avanzamento:
16.
Spostare la barra di controllo del rullo di avanzamento
per cominciare a inserire materiali nella cippatrice.
Controllo della velocità del rullo di avanzamento:
17.
ruotare in senso orario per aumentare la velocità del rullo
di avanzamento e in senso antiorario per diminuirla.
3

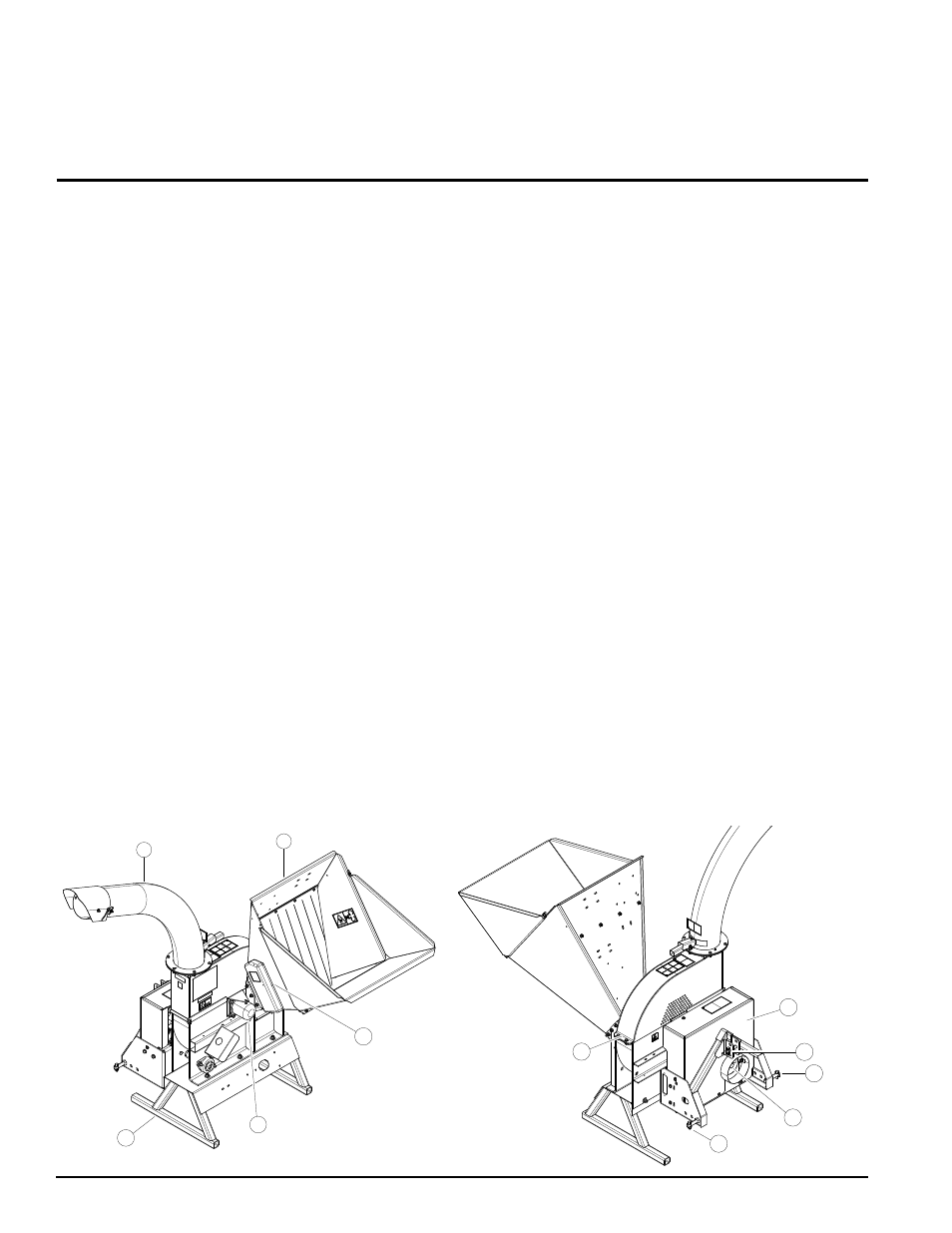

La comprensione del funzionamento della macchina consentirà di ottenere i migliori risultati quando si utilizza la
macchina. Le seguenti descrizioni definiscono le funzioni e i controlli della macchina.
2
1
4
5
8
11
12
12
12
13
3
MOdeLLO ALIMeNTATO A GrAvITà
