CIPPATRICI PTO 8
ASSEMBLAGGIO
2.5 FIssAGGIO deL TubO dI sCArICO -
MOdeLLO CHF9540H
2.4 FIssAGGIO deL TubO dI sCArICO -
MOdeLLI CH8540 e CH9540H

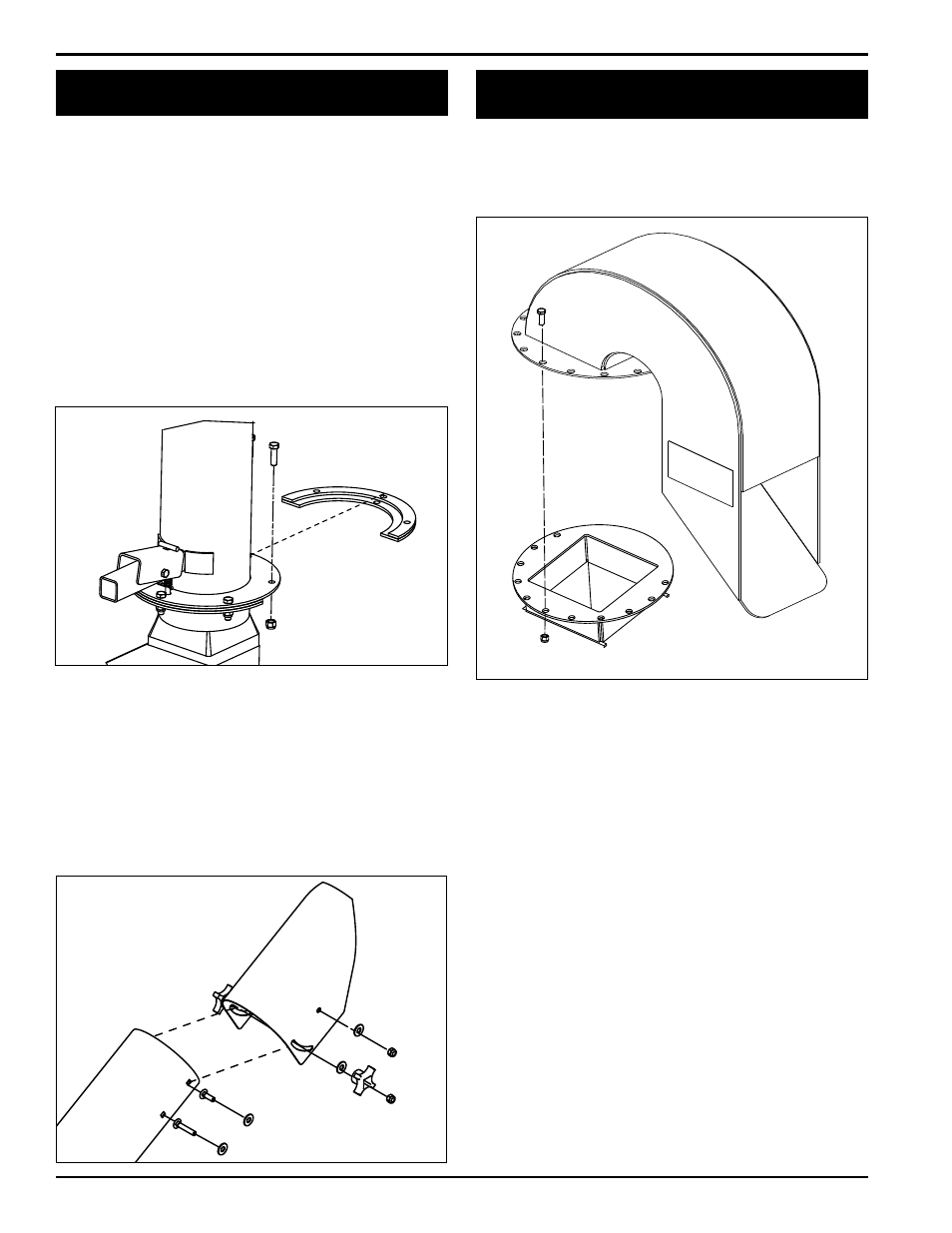

Estrarre i bulloni da un lato del distanziale e della 1.
fascetta dal tubo di scarico.
Fare scorrere il tubo sulla flangia di fissaggio situata sul
2.
telaio della cippatrice. La fascetta del tubo di scarico
deve scorrere sotto il labbro della flangia. Serrare i
bulloni per fissarla.
Bullonare la seconda metà del distanziale e della
3.
fascetta al tubo di scarico.
Ingrassare la flangia del tubo di scarico.
4.
Girare il tubo di 360 gradi e bloccarlo con la 5.
spina di sicurezza per accertarsi che sia fissato
correttamente.
Fissare il deflettore al tubo di scarico inserendo due 6.
bulloni a testa tonda con quadro sottotesta da 3/8 x
2 pollici nei fori inferiori del tubo e attraverso l’interno
del tubo stesso, il cappuccio, la rondella, il pomello
e infine il dado. Terminare di bullonare il deflettore
al tubo di scarico con due bulloni a testa tonda con
quadro sottotesta da 3/8 x 1 pollice inseriti nei fori
superiori del tubo.
Bullonare il tubo di scarico alla flangia di fissaggio con
otto viti da 3/8 x 7/8, dadi e rondelle, inserendole un foro
sì e uno no.
