Echo Bear Cat CHF9540H 2010 - Manuale (Pagina 11)

CIPPATRICI PTO 7
IT
ALIANO
ASSEMBLAGGIO

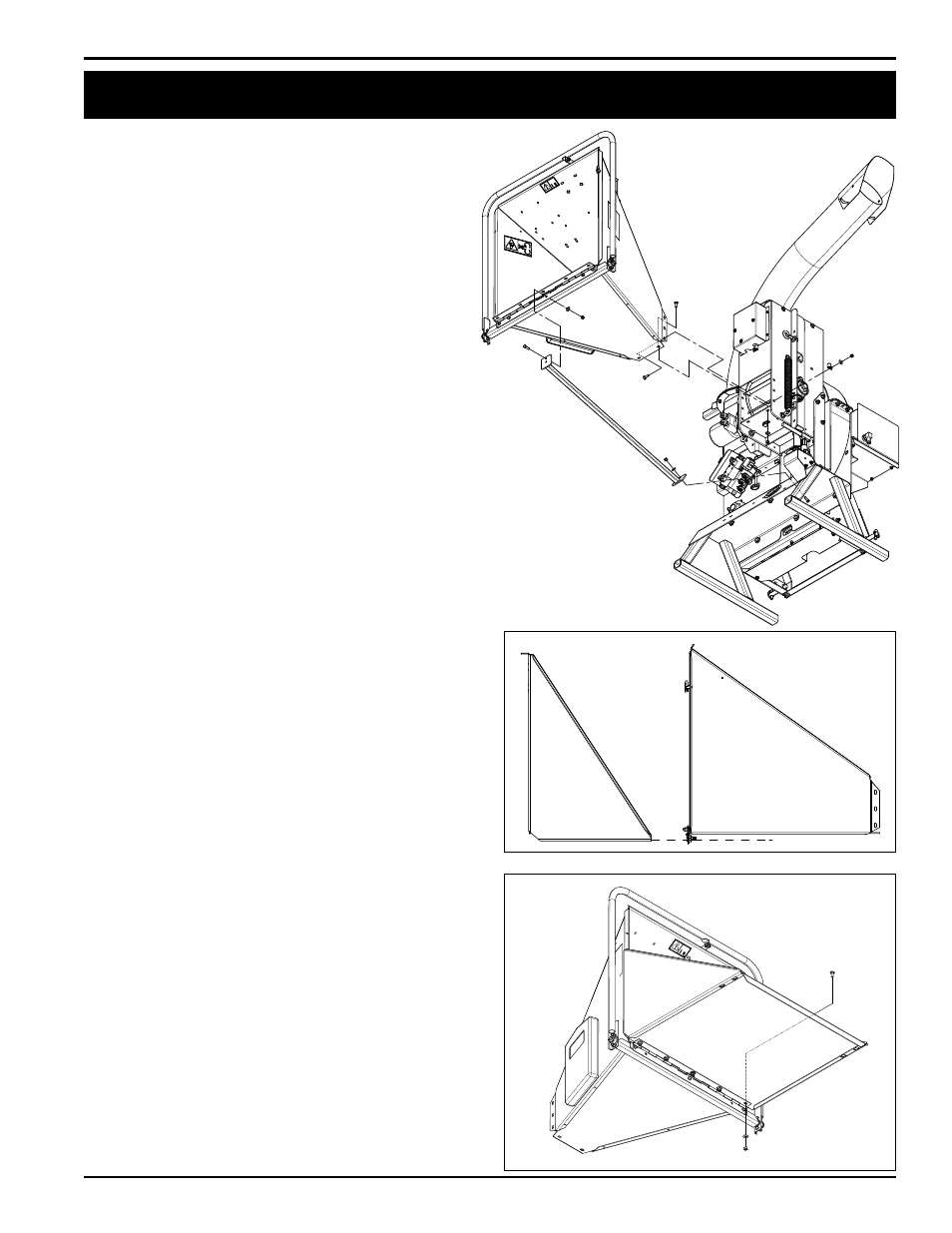

2.3 FIssAGGIO deL CANALe – MOdeLLI Ad ALIMeNTAzIONe IdrAuLICA seNzA
bArrA dI sICurezzA
Estrarre la cippatrice dalla gabbia di imballaggio. 1.
Collocarla su una superficie orizzontale prima di
montarla. Vedere la tabella della coppia di serraggio
dei bulloni, nella Sezione 7, per le coppie consigliate
di serraggio dei bulloni e delle viti.
Fissare il supporto del canale al lato anteriore della 2.
base della cippatrice con una vite esagonale da 3/8
x 1 pollice, rondella e dado.
Fissare il canale al rullo di avanzamento con otto viti 3.
da 3/8 x 1-1/2” pollici e dadi. Inserire le viti dalla parte
interna del canale. Non serrarle completamente in
questa fase.
Fissare il supporto del canale a quest’ultimo 4.
attraverso il foro centrale sulla cerniera del vassoio
di prolunga mediante i bulloni già presenti.
Inclinare il vassoio di prolunga verso l’alto e farlo 5.
scorrere sopra il canale come illustrato qui. Fare
attenzione a posizionare il labbro del vassoio dietro
il labbro del canale.
Inserire cinque bulloni a testa tonda con quadro 6.
sottotesta da 3/8 x 1 pollice attraverso i cinque fori
esterni sul vassoio di prolunga e sulla cerniera.
Regolare in modo che il vassoio possa essere
bloccato in posizione verticale con la spina di
sicurezza sul canale. Fissare i bulloni con rondelle
e dadi.
serrare gli otto bulloni di fissaggio del canale. 7.
Collegare i tre cavi uscenti dal canale ai connettori 8.
situati sotto il rullo di avanzamento, facendo
corrispondere i colori delle fascette.
