4.1.4.3 Collegamento a norma EN954-1, categoria 4
Per il conseguimento del grado di categoria 4 a norma EN 954-1, è necessario:
• che siano collegati in parallelo a un'uscita TwinSAFE due contattori con contatti a conduzione
forzata
• o, in alternativa, che siano collegati a due uscite TwinSAFE altrettanti contattori con contatti a
conduzione forzata.
In ogni caso deve realizzare il collegamento in serie dei contatti NC dei contattori, posizionandolo su un
ingresso TwinSAFE di un KL1904. Tale ingresso TwinSAFE deve poi essere utilizzato come segnale
EDM (circuito di retroazione) nella configurazione del TwinSAFE Logic.

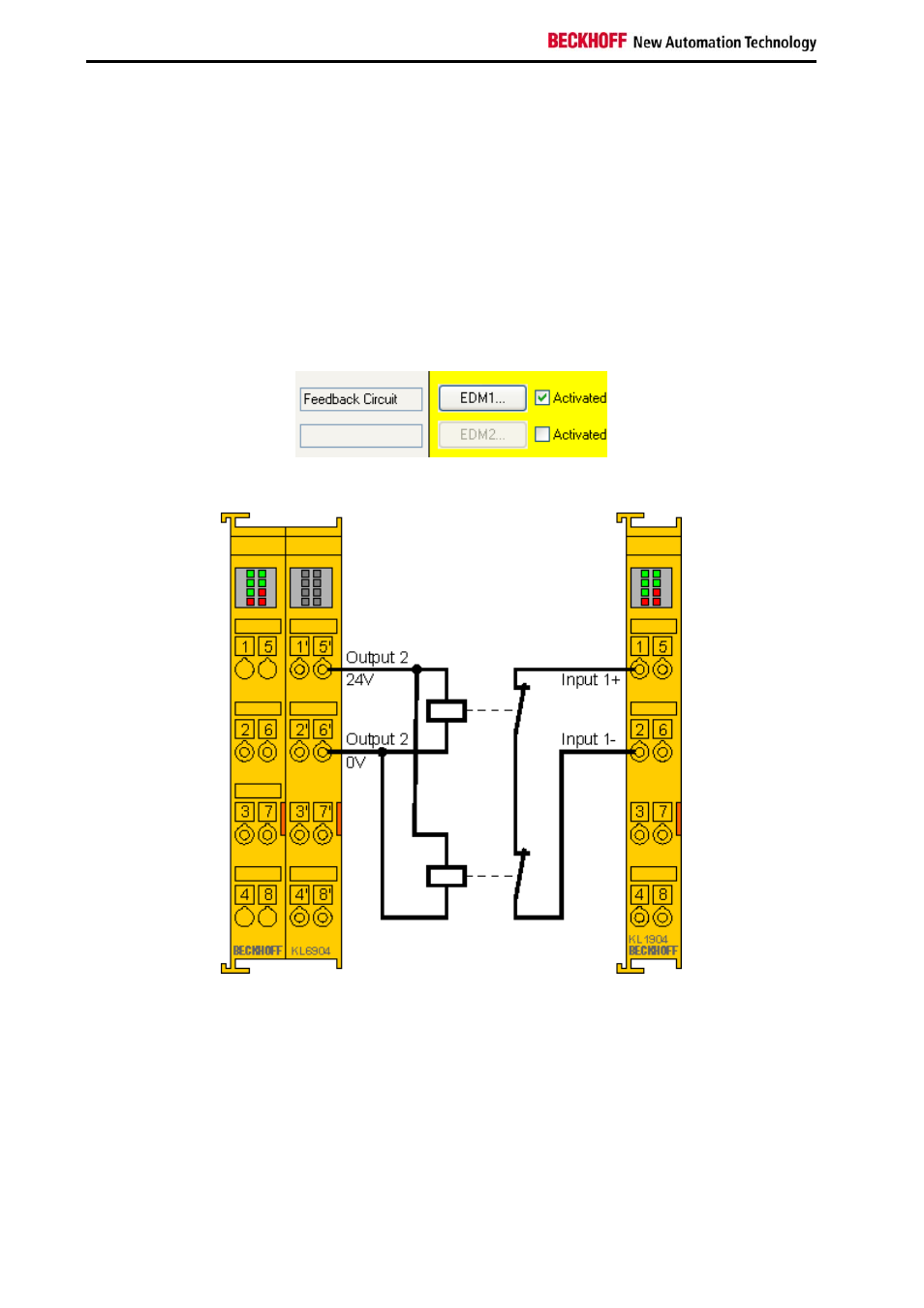

Categoria 4 con due contattori comandati in parallelo
Non sono qui rappresentati i contatti NO ausiliari dei contattori, che normalmente vengono collegati in
serie e utilizzati per il sistema di spegnimento di sicurezza.
