Funzionamento
KL6904 19

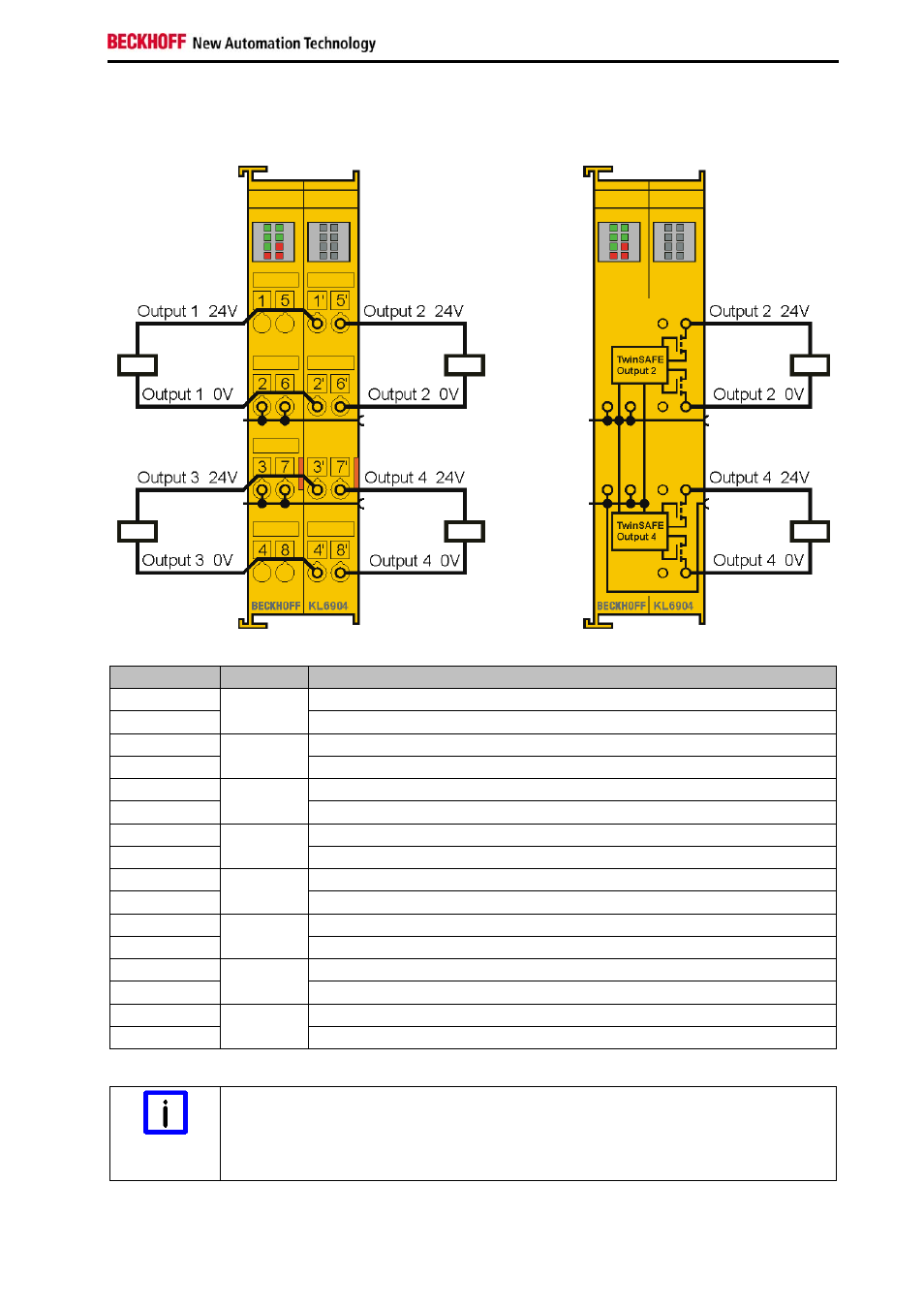

Significato pin di KL6904
Morsetto Uscita Segnale
1 non occupato, nessuna funzione
2
-
contatto di potenza positivo
3 contatto di potenza negativo
4
-
non occupato, nessuna funzione
5 non occupato, nessuna funzione
6
-
contatto di potenza positivo
7 contatto di potenza negativo
8
-
non occupato, nessuna funzione
1’ Output 1+
2’
1
Output 1-
3’ Output 3+
4’
3
Output 3-
5’ Output 2+
6’
2
Output 2-
7’ Output 4+
8’
4
Output 4-
Test pulse
Nota
In fase di selezione degli attuatori, accertare che i test pulse del KL6904 non inducano
l'attivazione dell'attuatore o d i messaggi diagnostici del KL6904.
I test pulse delle uscite del terminale KL6904 non sono configurabili o disattivabili.
