Televes T.0X controlador CDC IP - Manuale (Pagina 15)

IT
15

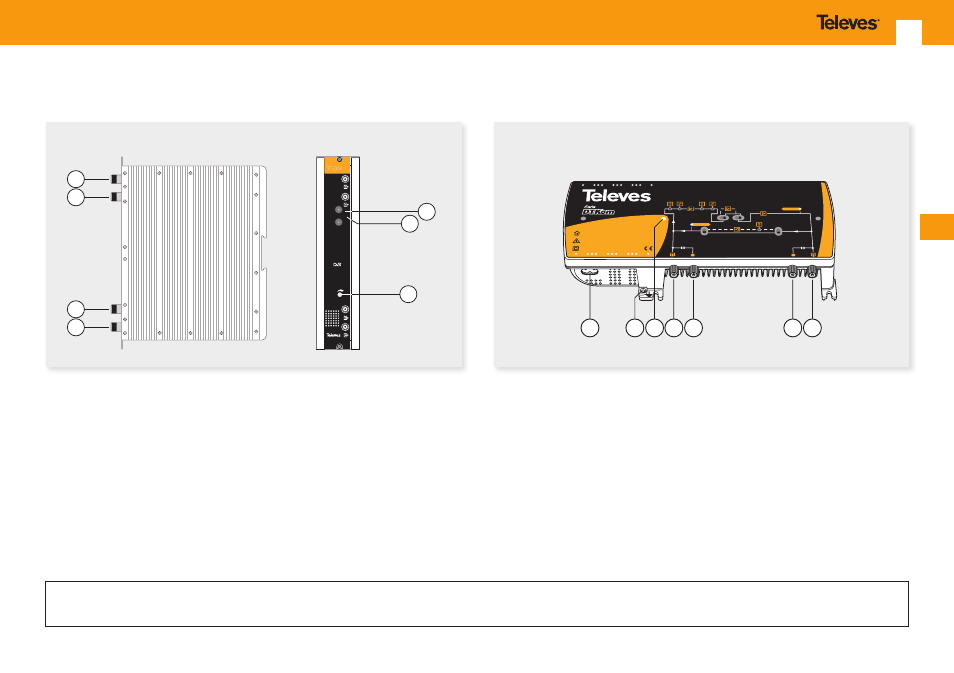

5.3. Amplificatore finale
Opzione “A” - 5575 Opzione “B” - 451202
Dispone di due connettori di ingresso del segnale, consentendo la miscelazio-
ne dei canali provenienti da due sistemi. Utilizzando un solo ingresso è consi-
gliabile chiudere l’ingresso inutilizzato con una chiusura a 75 ohm, art. 4061.
L’amplificatore è alimentato a 24V, tramite un cavo uguale a quello usato per
l’alimentazione degli altri moduli del sistema.
L’amplificatore amplifica i segnali generati dai moduli T0X, lavorando nella banda di frequenza da 47 a 862 MHz
1
3
2
4
5
6
7
UAMP44
BROADBAND AMPLIFIER PWR
TEST (-30dB)
1. Uscita RF
2. Uscita Test
3. Ingresso RF
4. Ingresso RF
1. Ingresso alimentazione rete (196-264 V~ 50/60 Hz)
2. Messa a terra
3. LED ON
4. Ingresso MATV / Uscita canale di ritorno
5. Test ingresso MATV
6. Test uscita MATV
7. Uscita MATV / Ingresso canale di ritorno
5. Ingresso alimentazione modulo
6. LED di stato
7. Attenuatore
I. max 150mA 196-264V~ 50/60Hz Fuse: T1A L 250V
USO EXCLUSIVO EN INTERIOR
FOR INDOOR USE ONLY
¡¡¡ATENCIÓN!!!
NO ABRIR. TENSIONES ELEVADAS DENTRO
¡¡¡WARNING!!!
DO NOT OPEN. LIVE PARTS INSIDE
Test IN -20 dB MATV
10 dB 10 dB
C. Ret
OK - Return
OK - MATV 20 dB 20 dB
Test OUT -20 dB MATV
+10 dB
C. Ret
On
Ret. IN Ret. OUT
MATV 20 dB
02340019 002
1 2 3 4 5 6 7
