Televes T.0X controlador CDC IP - Manuale (Pagina 11)

IT
11
CTRL
PRGM
CDC IP/GSM H/E MANAGER
PWR
ETHERNET
SI M CTRL
PRGM
CDC H/E MANAGER
PWR
ETHERNET
2
1
5
6
7
5
2
4
1
3
4
3
CTRL
PRGM
CDC IP/GSM H/E MANAGER
PWR
ETHERNET
SI M
CTRL
PRGM
CDC H/E MANAGER
PWR
ETHERNET
2
1
5
6
7
5
2
4
1
3
4
3

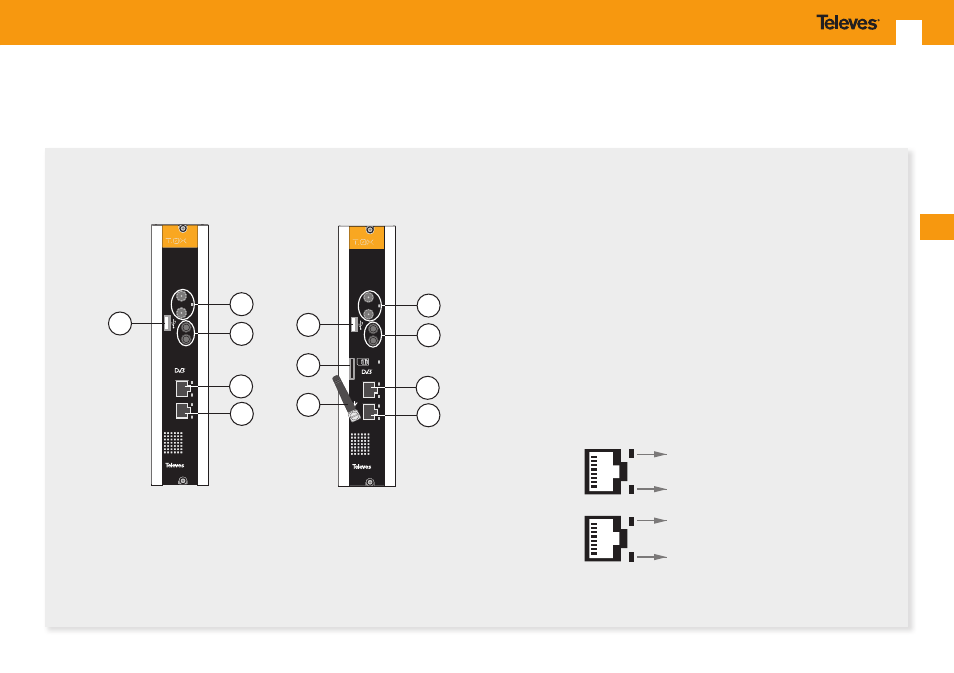

1. Connettore bus di alimentazione. Led di stato
2. Connettore bus di controllo
3. Connettore RJ45 Ethernet
4. Connettore programmatore / PC
5. Connettore Host USB
6. SIM. Tessera operatore GSM/GPRS
7. Antenna GSM (Quadribanda)
10/100 BT
Link / Attività Ethernet
Connettori RJ45
ON/OFF CDC T-0X
Attività CPU
5. Descrizione moduli
5.1. Modulo CDC H/E Manager
Art. 555901
CDC-IP/GSM
Art. 5559
CDC-IP
PRGM
ETHERNET
