CDC IP H/E Manager
12

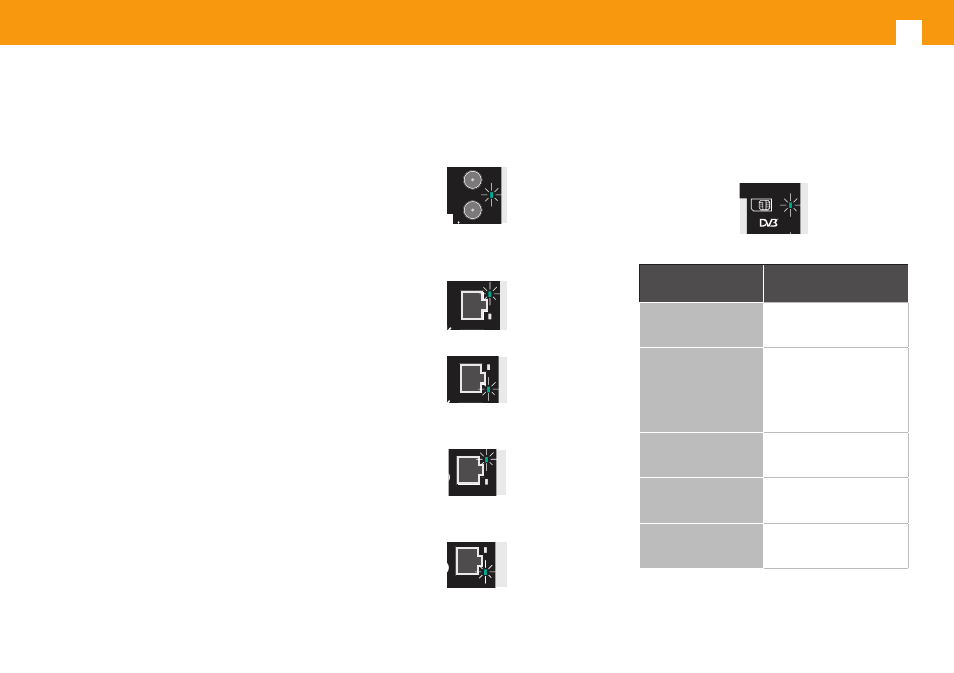

Informazione LEDS
Led indicatore di tensione 24V. Si utilizza per in-
dicare che il dispositivo è correttamente alimenta-
to dal bus di alimentazione.
CTRL
PRGM
CDC IP/GSM H/E MANAGER
PWR
ETHERNET
SI
M
CTRL
PRGM
CDC IP/GSM H/E MANAGER
PWR
ETHERNET
SI
M
CTRL
PRGM
CDC IP/GSM H/E MANAGER
PWR
ETHERNET
SI
M
CTRL
PRGM
CDC IP/GSM H/E MANAGER
PWR
ETHERNET
SI
M
Capacità Ethernet. Acceso 100Mbps, spento 10
Mbps.
CTRL
PRGM
CDC IP/GSM H/E MANAGER
PWR
ETHERNET
SI
M
CTRL
PRGM
CDC IP/GSM H/E MANAGER
PWR
ETHERNET
SI
M
CTRL
PRGM
CDC IP/GSM H/E MANAGER
PWR
ETHERNET
SI
M
CTRL
PRGM
CDC IP/GSM H/E MANAGER
PWR
ETHERNET
SI
M
Link Ethernet. Mostra l’attività lampeggiando.
CTRL
PRGM
CDC IP/GSM H/E MANAGER
PWR
ETHERNET
SI
M
CTRL
PRGM
CDC IP/GSM H/E MANAGER
PWR
ETHERNET
SI
M
CTRL
PRGM
CDC IP/GSM H/E MANAGER
PWR
ETHERNET
SI
M
CTRL
PRGM
CDC IP/GSM H/E MANAGER
PWR
ETHERNET
SI
M
Monitorizza la tensione di uscita del DC-DC a
3V8. Alimentazione GSM/GPRS.
CTRL
PRGM
CDC IP/GSM H/E MANAGER
PWR
ETHERNET
SI
M
CTRL
PRGM
CDC IP/GSM H/E MANAGER
PWR
ETHERNET
SI
M
CTRL
PRGM
CDC IP/GSM H/E MANAGER
PWR
ETHERNET
SI
M
CTRL
PRGM
CDC IP/GSM H/E MANAGER
PWR
ETHERNET
SI
M
Attività della CPU. Se c’è poca attività il lampeg-
gio sarà lento e viceversa.
CTRL
PRGM
CDC IP/GSM H/E MANAGER
PWR
ETHERNET
SI
M
CTRL
PRGM
CDC IP/GSM H/E MANAGER
PWR
ETHERNET
SI
M
CTRL
PRGM
CDC IP/GSM H/E MANAGER
PWR
ETHERNET
SI
M
CTRL
PRGM
CDC IP/GSM H/E MANAGER
PWR
ETHERNET
SI
M
Uso del prodotto
1. Connettore bus di alimentazione. Led di sta-
to. Ingresso tensione di alimentazione a 24V da
cui si deriva le varie tensioni interni. LED esterno
di rilevazione dei 24V di ingresso.
2. Connettore bus di controllo. Ingresso Jack del
bus RS485. La comunicazione segue lo standard
EIA-485[TIA-485].
3. ETHERNET. Connettore RJ-45 Ethernet. Ingres-
so Ethernet standard 10/100 Base-T.
4. Connettore programmatore / PC. Connettore
per la configurazione mediante il Programma-
tore LCD Art. 7234 e può essere utilizzato per la
depurazione del sistema tramite Sessione Linux.
5. Connettore Host USB tipo A. Connettore della
porta Host USB 2.0 Full Speed (12Mbps).
6. Interfaccia SIM, da 3 Volts (Art. 555901). Slot
per inserire la tessera SIM dell’operatore, per la
connessione alla rete GSM/GPRS. Supporta la
fase 2 dello standard GSM11.14 – SIM da 3 Volts.
Consente la sostituzione “a caldo” della SIM. Può
essere estratta e reinserita mentre il Modem è
attivo.
7. ANT. Connettore F della Antenna GSM/GPRS
(Art. 555901).
LED di stato GSM/GPRS. Indicazione della dispo-
nibilità di Rete. Mostra informazione della disponi-
bilità del Servizio sulla Rete GSM e il proprio stato
della chiamata GSM.
CTRL
PRGM
CDC IP/GSM H/E MANAGER
PWR
ETHERNET
SI
M
CTRL
PRGM
CDC IP/GSM H/E MANAGER
PWR
ETHERNET
SI
M
CTRL
PRGM
CDC IP/GSM H/E MANAGER
PWR
ETHERNET
SI
M
CTRL
PRGM
CDC IP/GSM H/E MANAGER
PWR
ETHERNET
SI
M
LED status
Stato Modem
GSM/GPRS
Permanentemente
acceso
Chiamata attiva (entrante
o stabilita)
Sequenza veloce
lampeggio (1 sec.)
Ricerca rete GSM.
Dispositivo NON regi-
strato.
Spegnimento.
SIM non inserita.
Sequenza lenta lam-
peggio (3 sec.)
Dispositivo registrato alla
rete GSM.
Permanentemente
spento
Dispositivo spento.
Modo Sleep.
Lampeggio veloce
Cadenza trasmissione
dati in GPRS.
